SolidWorksでは、一度作成した3Dモデルを、あとから簡単に修正できます。
これは、モデルを作った手順（スケッチ、押し出しなど）が、履歴として残っているためです。履歴を残しながら作るモデルを「パラメトリックモデル」と言います。
今回は、第1回の記事「押し出し」で作成した板のモデルを使って、スケッチの寸法（X・Y方向）と、フィーチャーの設定（Z方向の厚み）を、あとから修正する方法を説明します。
前回までのモデルを、まだ作っていない方は、先に押し出しの記事を見て、板を作ってみてください。
操作前の準備
操作を始める前に、次の内容を確認してください。
- SolidWorksを起動し、押し出しの記事で作成した板のパート（60 mm × 40 mm × 10 mm）を開いておく
- 数値の単位はmmで入力します。この記事の画面では、寸法の入力欄に「mm」と表示されます
この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。
後から3Dモデルを修正する方法
デザインツリー（履歴）について
SolidWorksの画面左側には、FeatureManagerデザインツリー（以降、デザインツリー）があります。このデザインツリーに、モデルを作った履歴が、作った順に並びます。デザインツリーの項目を右クリックすると、あとから修正できます。
押し出しで作った板のモデルでは、デザインツリーの下の方に、「ボス – 押し出し1」（フィーチャー）があります。フィーチャーは、押し出しなど、立体を作る一つひとつの操作のことです。「ボス – 押し出し1」の左の「▶」をクリックして開くと、その中に「スケッチ1」があります。スケッチは、押し出しのもとになった、平面上の図形です。

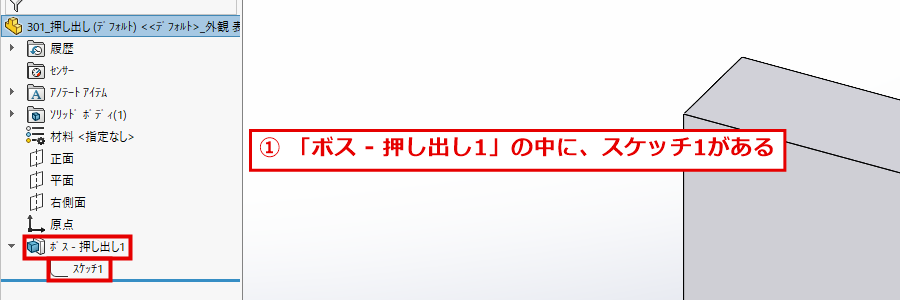

① 「ボス – 押し出し1」の中に、「スケッチ1」があることを確認
画像の赤枠が、「ボス – 押し出し1」と、その中の「スケッチ1」です。修正したい内容によって、スケッチか、フィーチャーを、右クリックします。板の横と縦（X・Y方向）の寸法はスケッチで、厚み（Z方向）はフィーチャーで、修正します。
スケッチの修正方法について
スケッチの寸法を修正して、板の横（X方向）を60 mmから80 mmに、縦（Y方向）を40 mmから50 mmに変更します。

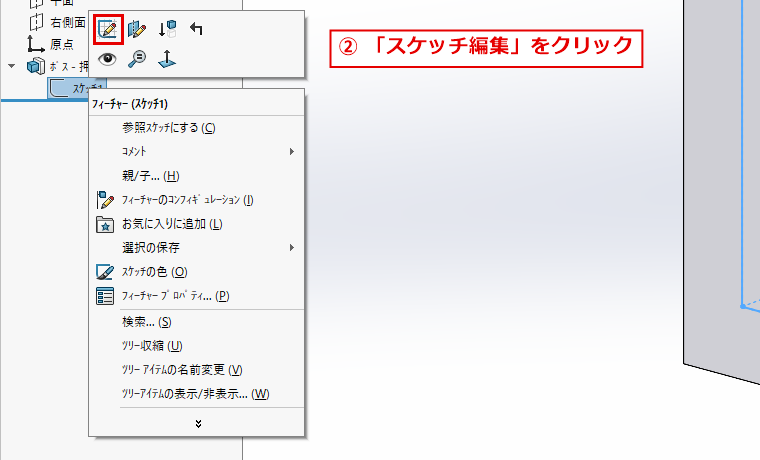

② 「スケッチ1」を右クリックして、「スケッチ編集」をクリック
デザインツリーの「スケッチ1」を右クリックします。上側に、小さなアイコンのメニューが表示されます。一番左の、鉛筆のアイコンが「スケッチ編集」（赤枠）です。クリックします。

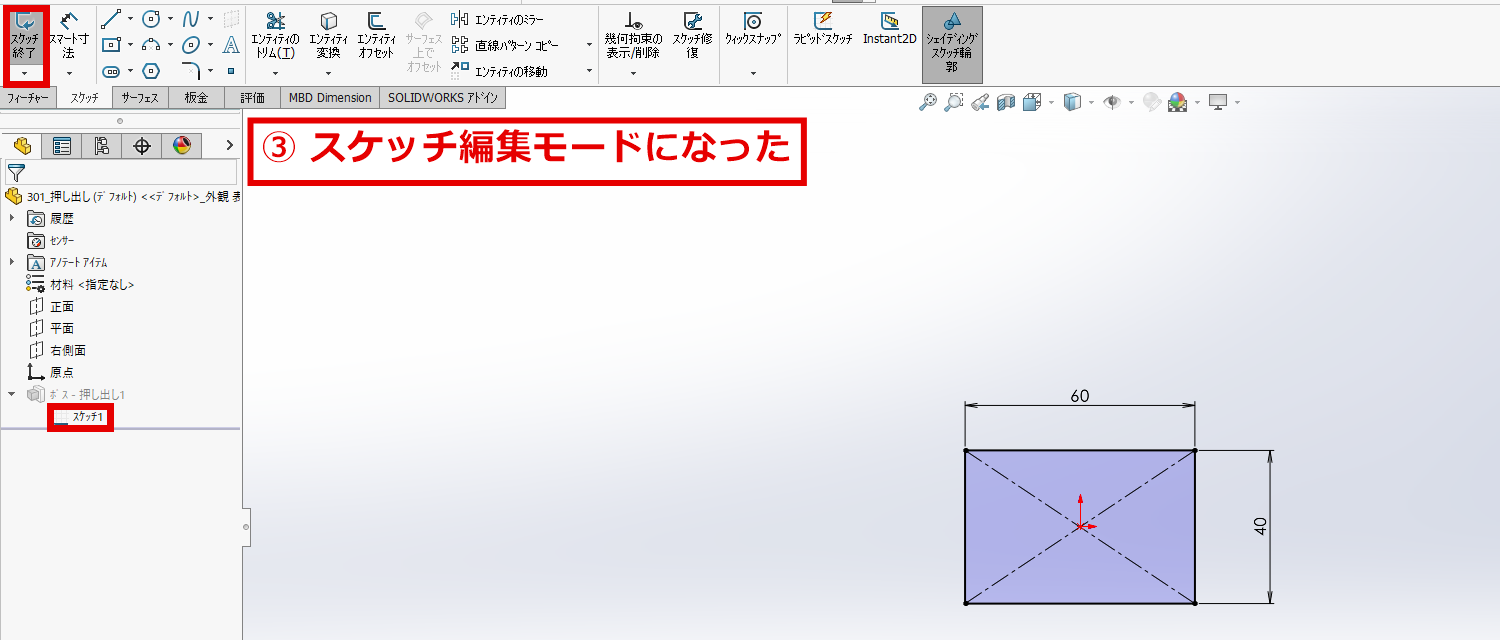

③ スケッチ編集モードに切り替わったことを確認
スケッチを描いた時の画面に切り替わります。ツールバーの左端が「スケッチ終了」（赤枠）になり、ビューが正面向きになります。デザインツリーでは、「スケッチ1」（赤枠）が、編集中の表示になります。画面中央に、描いた時の寸法（横60、縦40）が表示されています。

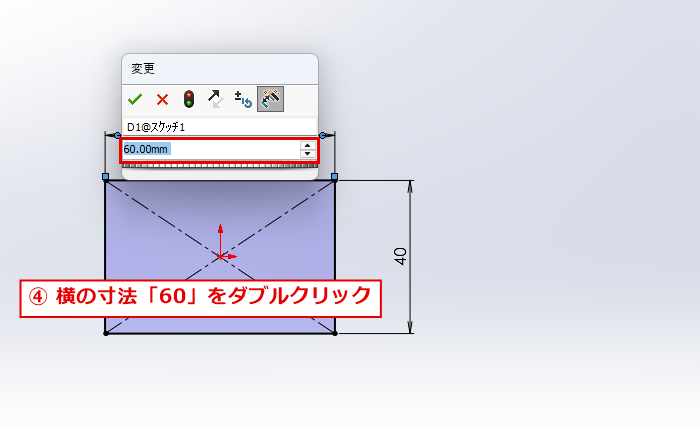

④ 横の寸法「60」をダブルクリック
長方形の上にある、横の寸法「60」の数字をダブルクリックします。「変更」ダイアログが開き、入力欄（赤枠）に、現在の値（60.00mm）が表示されます。

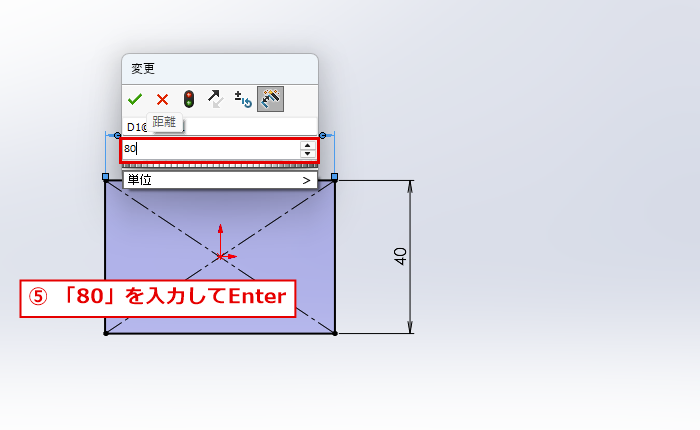

⑤ 入力欄に「80」と入力して、Enterキーを押す
入力欄（赤枠）に、数字の80を入力して、Enterキーを押します。単位はmmです。

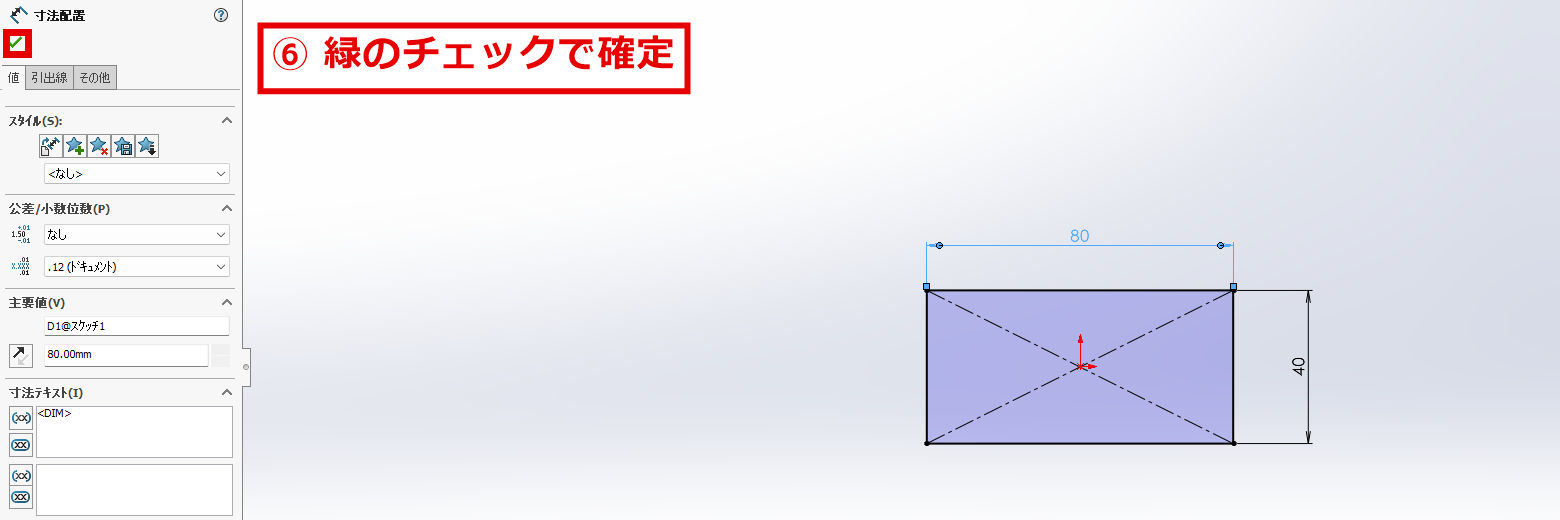

⑥ 緑のチェックをクリックして確定
長方形が、横に長くなり、寸法が80になります。左側の「寸法配置」パネルの緑のチェック（赤枠）をクリックして、確定します。

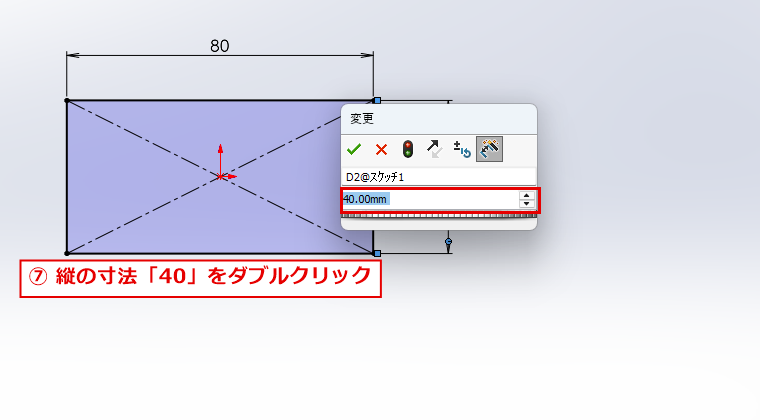

⑦ 縦の寸法「40」をダブルクリック
同じ操作で、長方形の右にある、縦の寸法「40」をダブルクリックします。「変更」ダイアログが開き、入力欄（赤枠）に、40.00mmが表示されます。

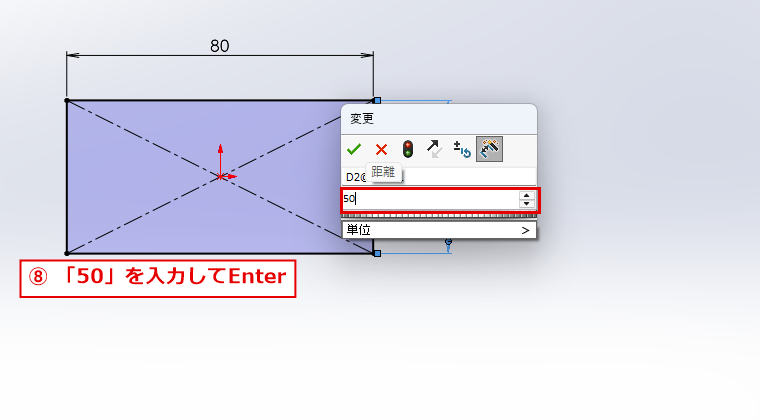

⑧ 入力欄に「50」と入力して、Enterキーを押す
入力欄（赤枠）に、数字の50を入力して、Enterキーを押します。

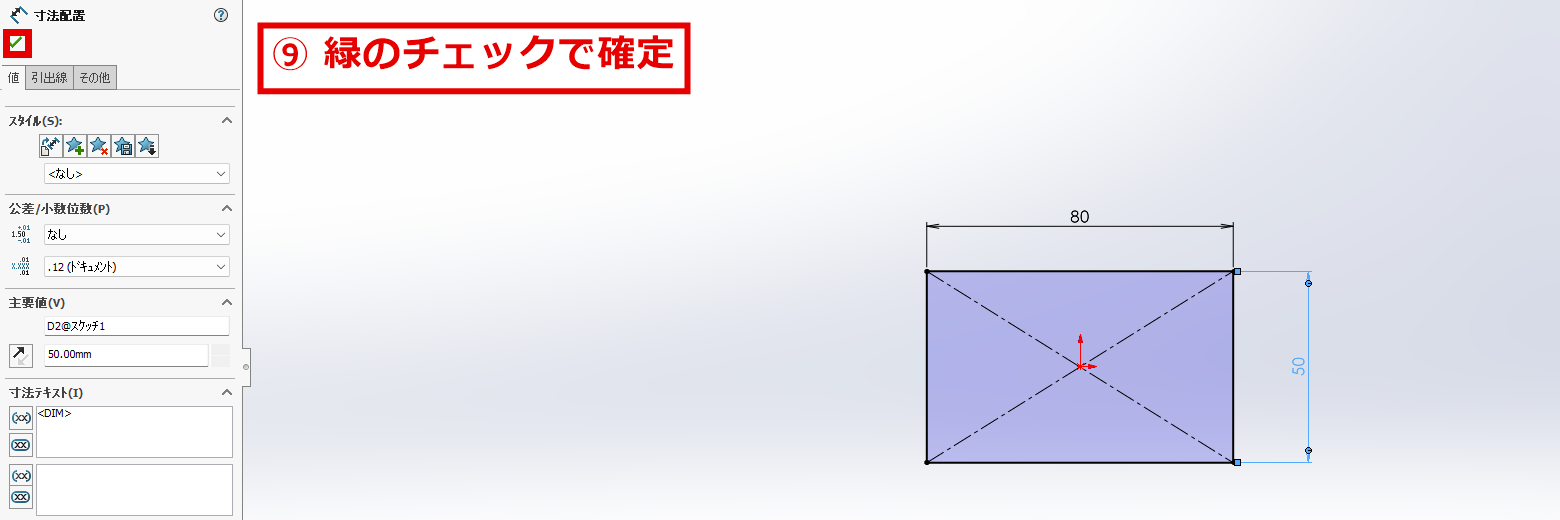

⑨ 緑のチェックをクリックして確定
縦の寸法が50になります。「寸法配置」パネルの緑のチェック（赤枠）をクリックして、確定します。

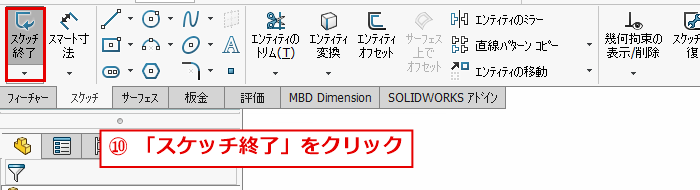

⑩ 「スケッチ終了」をクリック
ツールバーの左端にある「スケッチ終了」（赤枠）をクリックします。

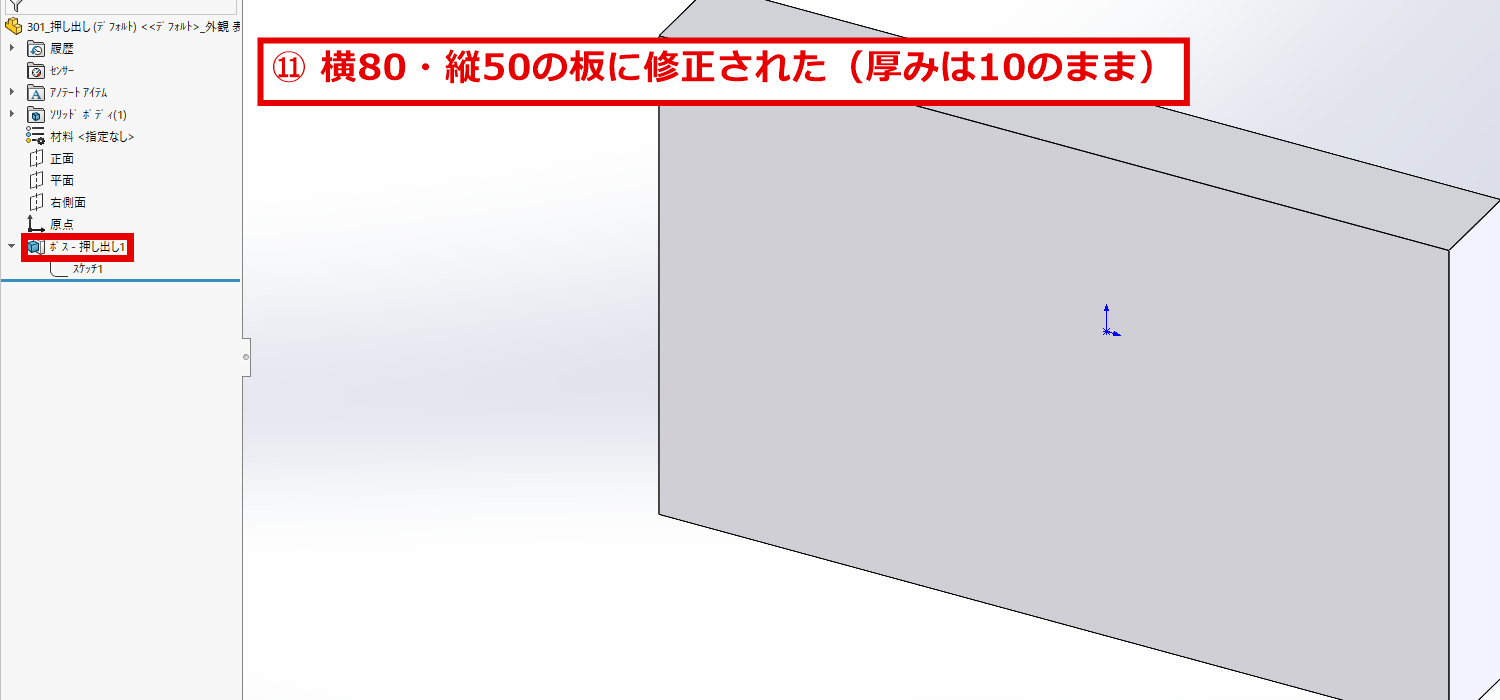

⑪ 入力した寸法に、3Dモデルが修正された
スケッチを終了すると、入力した寸法のとおりに、板が横80 mm、縦50 mmに修正されます。厚みは、まだ10 mmのままです。デザインツリーの「ボス – 押し出し1」（赤枠）は、そのままで、スケッチの修正が、押し出しに反映されています。
フィーチャーの修正方法について
次は、フィーチャーの設定を修正します。押し出しの深さ（Z方向の厚み）を10 mmから20 mmに変更します。

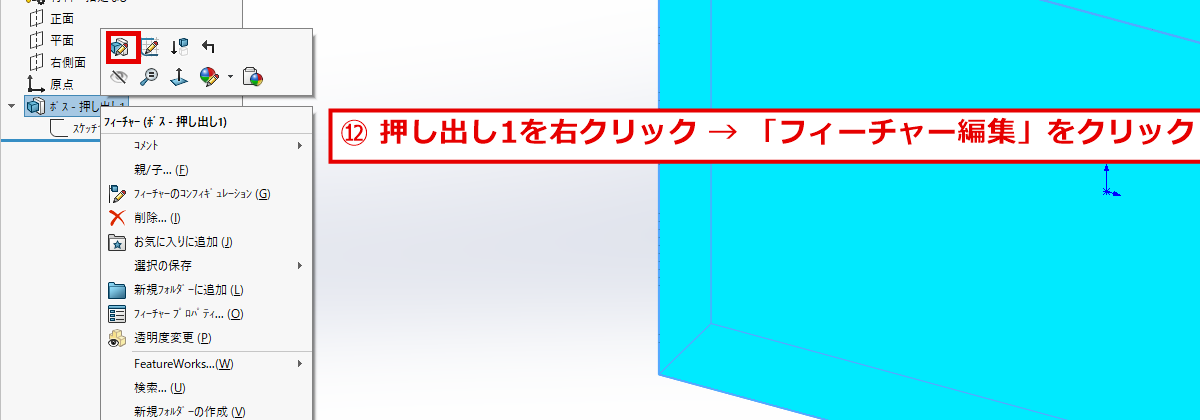

⑫ 「ボス – 押し出し1」を右クリックして、「フィーチャー編集」をクリック
デザインツリーの「ボス – 押し出し1」を右クリックします。上側のアイコンのメニューの、一番左（立方体に鉛筆のアイコン）が「フィーチャー編集」（赤枠）です。アイコンにマウスを重ねると、名前が表示されます。クリックします。

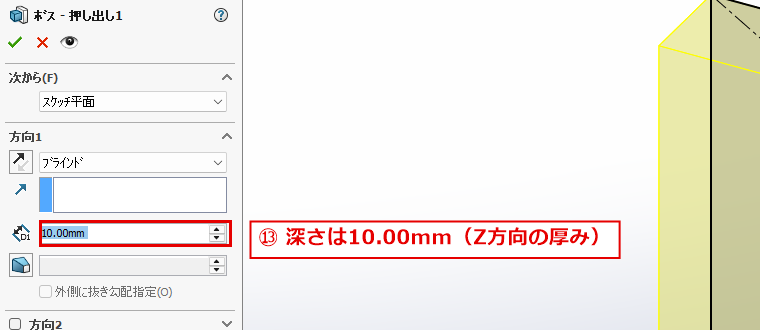

⑬ 「ボス – 押し出し」パネルが開く（深さは10.00mm）
左側に、押し出しを作った時の「ボス – 押し出し1」のパネルが開きます。「方向1」の深さの欄（赤枠）には、10.00mmが入っています。これが、板の厚み（Z方向）です。

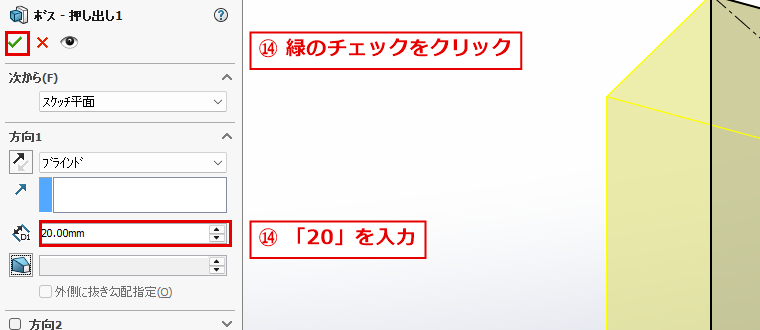

⑭ 深さに「20」と入力して、緑のチェックをクリック
深さの欄（赤枠）に、数字の20を入力して、Tabキーを押します。欄が「20.00mm」になり、プレビューの厚みが変わります。パネル左上の緑のチェック（赤枠）をクリックして、確定します。

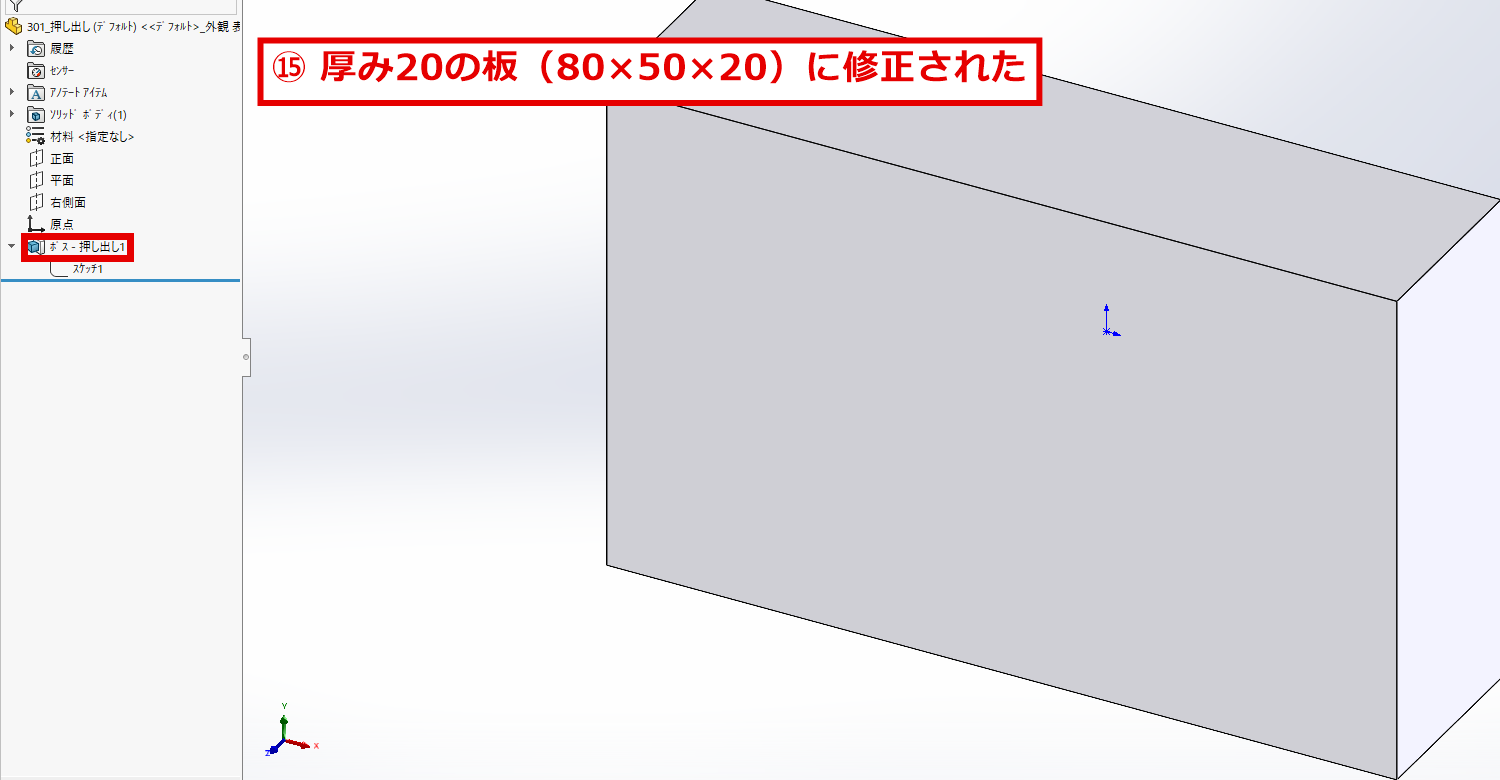

⑮ 入力した数値に、3Dモデルが修正された
板の厚みが20 mmになり、80 mm × 50 mm × 20 mmの板に修正されます。スケッチの寸法（X・Y方向）と、フィーチャーの深さ（Z方向）を、それぞれ、あとから簡単に変えられました。
修正後の体積を、SolidWorksの質量特性の計算で確認しました。80 × 50 × 20 ＝ 80,000 mm³で、計算結果も80,000 mm³になりました。
回転で作ったモデルも、同じようにスケッチを修正できます
前回の記事「回転」で作った円筒も、同じ方法で、あとから大きさを変えられます。デザインツリーの「回転1」の中の「スケッチ1」を右クリックして、「スケッチ編集」をクリックします。例えば、横の寸法「60」を80に、外径の寸法「Ø40」を50に変更して、「スケッチ終了」をクリックすると、長さ80 mm、外径Ø50 mmの円筒に修正されます。回転の記事で作った円筒（外径Ø40、内径Ø20、長さ60 mm）を使って、試してみてください。押し出しの板と同じ操作なので、ここでは、外径の入力の画面だけを紹介します。

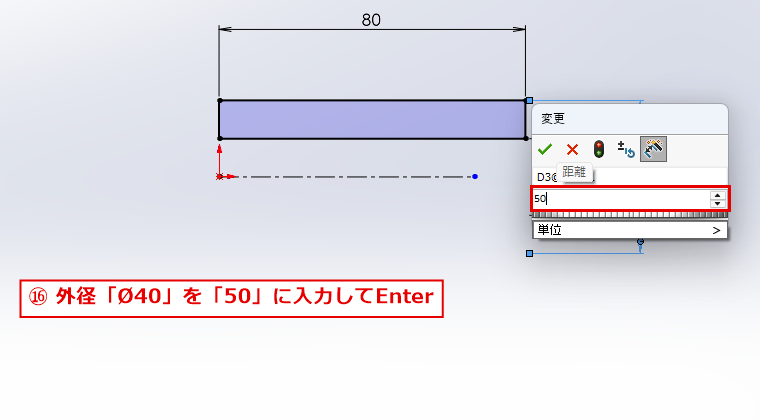

⑯ 外径「Ø40」をダブルクリックして、「50」と入力してEnterキーを押す（横の寸法は80に変更済み）
スケッチ編集モードで、横の寸法「60」を80にしたあと、外径の寸法「Ø40」をダブルクリックして、「変更」ダイアログの入力欄（赤枠）に、数字の50を入力します。Enterキーを押して、緑のチェックで確定し、「スケッチ終了」をクリックします。

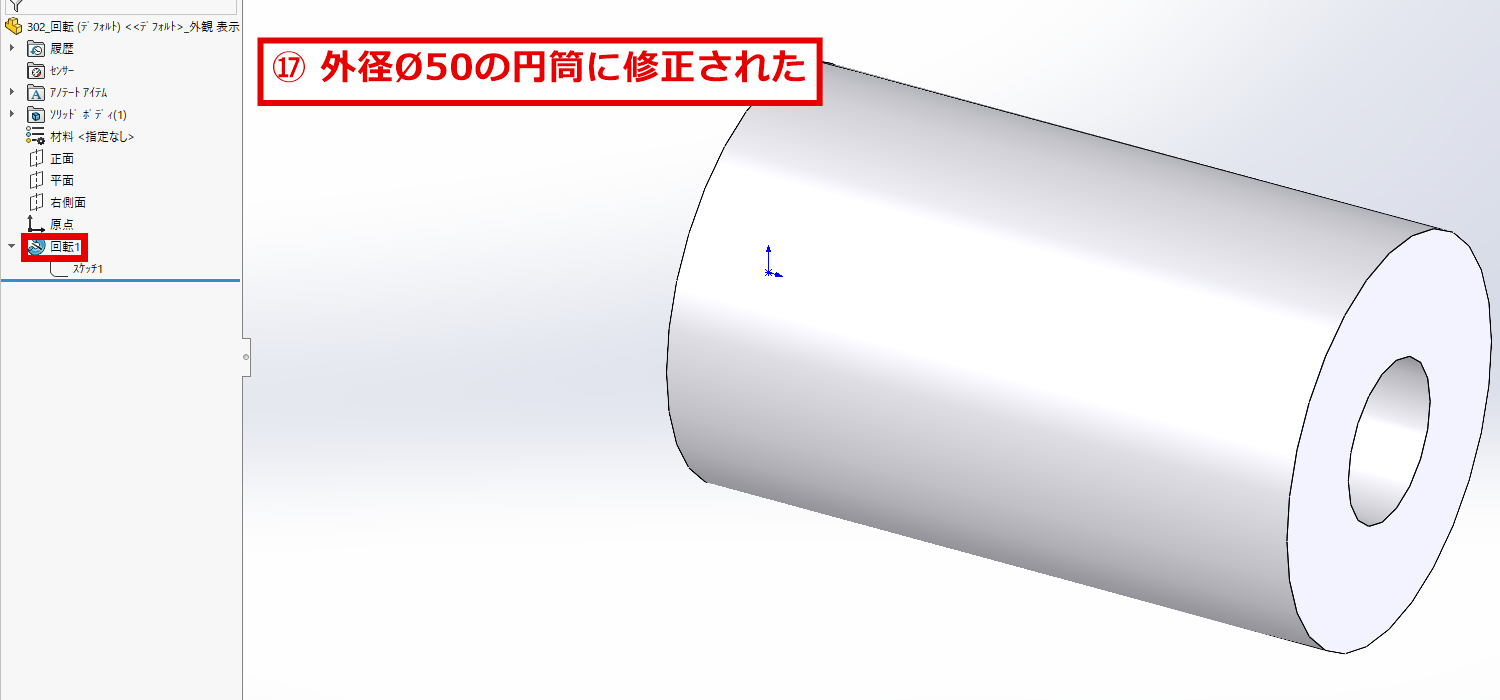

⑰ 長さ80 mm、外径Ø50 mmの円筒に修正された
円筒の長さが80 mm、外径がØ50 mmに修正されます。内径のØ20は、そのままです。デザインツリーの「回転1」（赤枠）は、そのままで、スケッチの修正が、回転に反映されています。
初心者が間違えやすいポイント
- 形の寸法はスケッチ、厚みなどの設定はフィーチャーで修正する：板の横と縦（X・Y方向）の寸法は、「スケッチ1」を右クリックして修正します。押し出しの深さ（Z方向の厚み）は、「ボス – 押し出し1」を右クリックして修正します。
- 右クリックした項目を間違えない：「ボス – 押し出し1」と、その中の「スケッチ1」は、近くに並んでいます。右クリックの時に、メニューの上に、「フィーチャー（スケッチ1）」のように、選んだ項目の名前が表示されます。
- スケッチ編集のあとは「スケッチ終了」をクリックする：スケッチ編集モードのままだと、ツールバーが、スケッチ用のままです。寸法の修正が終わったら、「スケッチ終了」をクリックします。
- 緑のチェックで確定する：「寸法配置」「ボス – 押し出し1」のパネルは、緑のチェックをクリックするまで、作業中の状態です。
- 入力しないでEnterを押さない：「変更」ダイアログの入力欄には、現在の値が入っています。数字を入力せずにEnterを押すと、同じ値のまま確定されます。
- 押し出しの深さの欄を間違えない：「ボス – 押し出し」パネルには、いくつかの欄があります。深さの欄は、「方向1」の中の、数値が入っている欄です。上の方の、終了条件（ブラインドなど）の欄を、クリックして変えてしまわないように、注意してください。
うまくいかない場合の確認事項
- 「スケッチ編集」が見つからない：右クリックした時に表示される、アイコンのメニューの、一番左の鉛筆のアイコンです。マウスを重ねると、名前が表示されます。
- 「ボス – 押し出し1」の中に「スケッチ1」が見えない：「ボス – 押し出し1」の左の「▶」をクリックして、開いてください。
- 寸法をダブルクリックしても、ダイアログが開かない：スケッチ編集モードになっているかを確認してください。ツールバーの左端が「スケッチ終了」になっていれば、スケッチ編集モードです。寸法の数字の、真上をダブルクリックしてください。
- 修正したのに、形が変わらない：「スケッチ終了」や、パネルの緑のチェックをクリックしたかを確認してください。
- 画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
まとめ
モデルの修正の手順は、次のとおりです。
- スケッチを修正する（X・Y方向）：デザインツリーの「スケッチ1」を右クリックして「スケッチ編集」をクリックし、寸法をダブルクリックして数値を入力し、「スケッチ終了」をクリックする
- フィーチャーを修正する（Z方向）：「ボス – 押し出し1」を右クリックして「フィーチャー編集」をクリックし、深さを入力して、緑のチェックをクリックする
このように、履歴を残しながら3Dモデルを作成することを「パラメトリックモデル」と言います。SolidWorksは、履歴が残る、パラメトリックモデルが基本です。後から修正が簡単にできるので、3Dモデルの履歴に慣れて、修正を素早く行えるようになりましょう。
