【SolidWorks 基本操作⑩】直線パターンについて

URLをコピーしました！

今回はSolidWorksの直線パターンの使い方について説明します。
同じ形の穴を、何十個も1つずつ作るのは大変です。パターンは、作った形を、等間隔に並べて増やすコマンドです。直線パターンは、まっすぐな方向（縦と横）に並べます。
この記事では、次の内容を説明します。

直線パターン：板（200 × 100 × 5）の穴を、縦5列 × 横10列に並べる
応用：並べた穴のうち、一部の穴を作らない（スキップするインスタンス）
補足：円周上に並べる円形パターンも、軽く紹介します

まだ押し出しカットの記事を見ていない方は、先にこちらを見てみてください。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、練習に使う部品（200 mm × 100 mm × 5 mmの板に、直径15 mmの穴が1つあいたもの。穴は、板の左手前の角から、10 mm・10 mmの位置）を開いておく
数値の単位はmmで入力します。この記事の画面では、数値の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

直線パターンの使い方

元の穴を、縦横に並べる

板の左手前の角にある、直径15 mmの穴を、20 mmの間隔で、横に10個、縦に5個並べます。

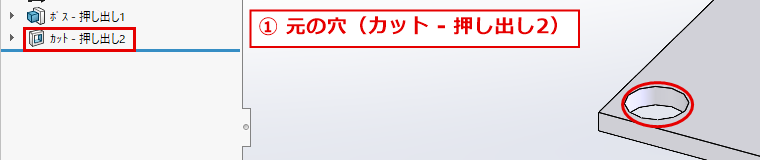

① 元の穴を確認する

デザインツリーに、穴を作った「カット – 押し出し2」（赤枠）があることを確認します。パターンで増やすのは、この穴（赤丸）です。

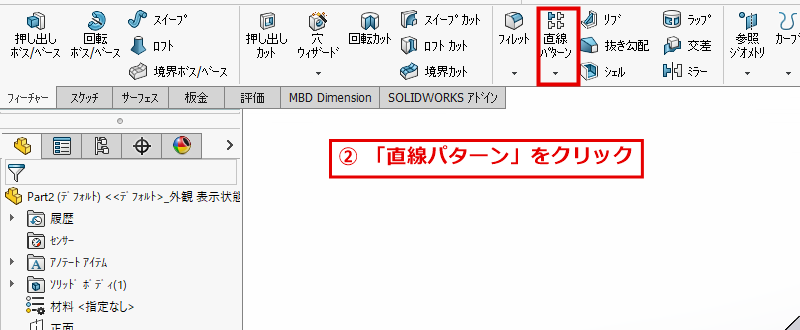

② 「直線パターン」をクリック

ツールバーの「フィーチャー」タブの「直線パターン」（赤枠）をクリックします。

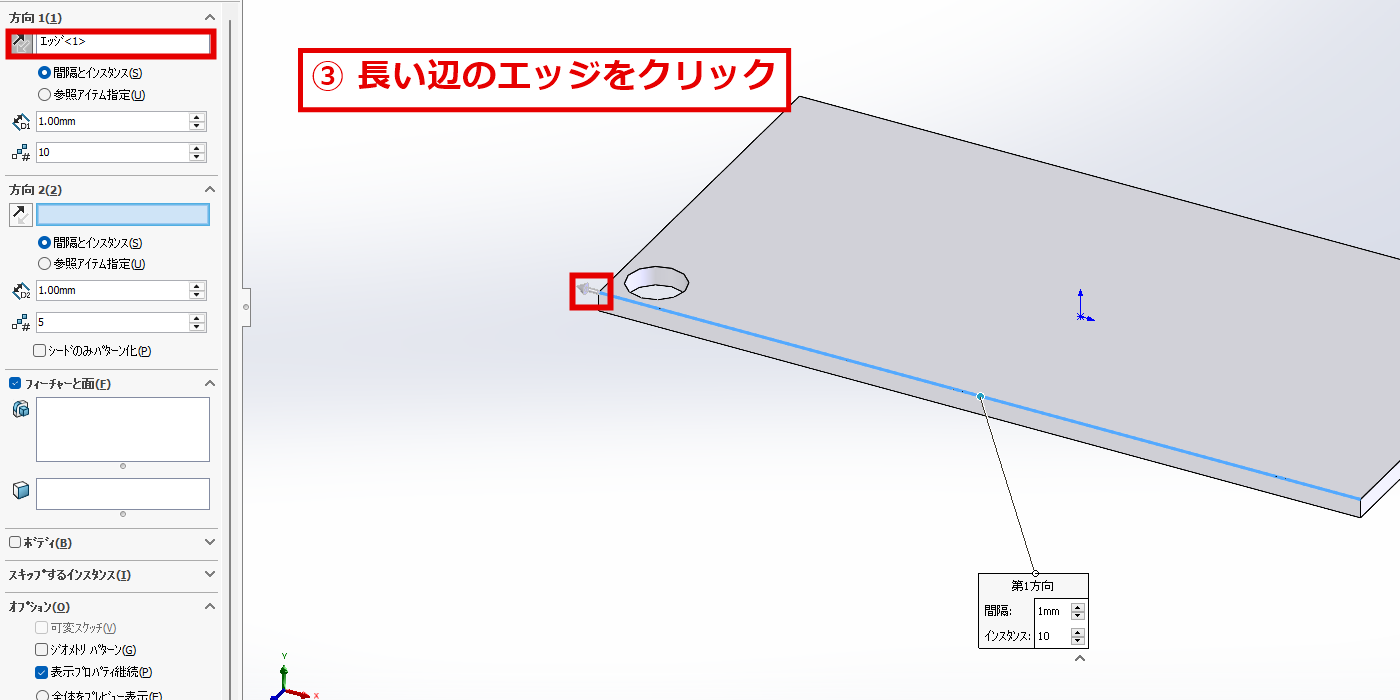

③ 方向1：板の長い辺のエッジをクリック

パネルの「方向1」（赤枠）の欄が青くなっています。パターンを並べる方向を、エッジ（辺）で決めます。板の長い辺（青く光った線）をクリックすると、欄に「エッジ＜1＞」と入ります。エッジの端に、矢印（赤枠）が表示されます。矢印の向きに、穴が並びます。

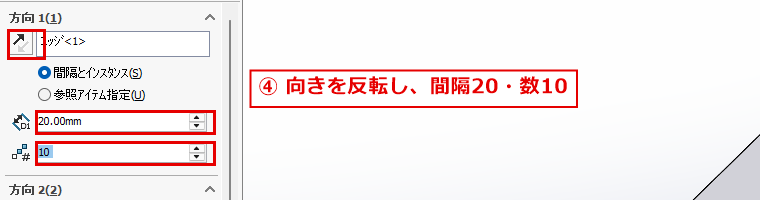

④ 向きを反転して、間隔「20」、インスタンス数「10」を入力

矢印が、板の外側を向いていたので、欄の左にある反転ボタン（赤枠）をクリックして、板の内側に向けます。次に、間隔（赤枠）の初期値は1 mmなので、20と入力します。インスタンス数（赤枠）は10のままです。インスタンスは、並べる穴の数のことで、元の穴も含みます。

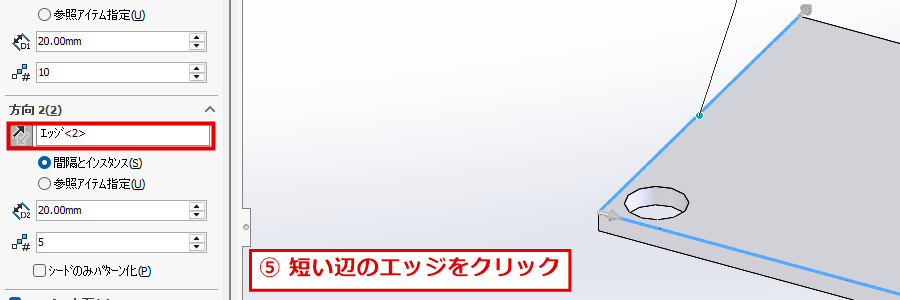

⑤ 方向2：板の短い辺のエッジをクリック

次に、「方向2」（赤枠）の欄をクリックして、板の短い辺（青く光った線）をクリックします。欄に「エッジ＜2＞」と入ります。矢印は、板の内側を向いていました。

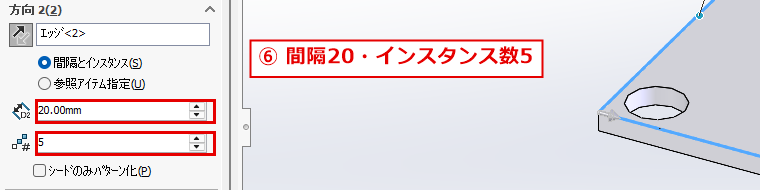

⑥ 間隔「20」、インスタンス数「5」を入力

方向2の間隔（赤枠）に20を入力します。インスタンス数（赤枠）は、5のままです。

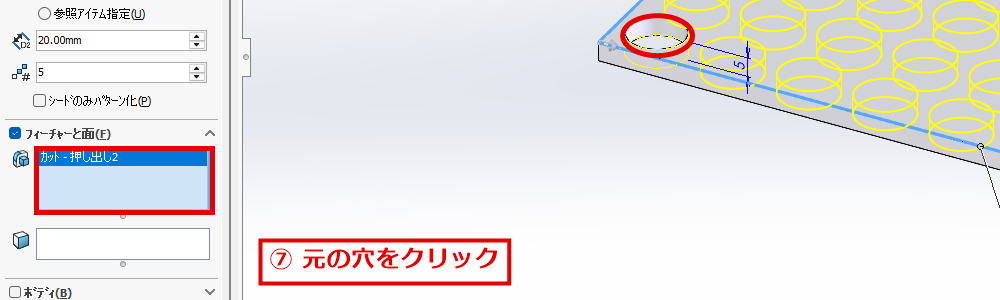

⑦ パターンにする元の穴をクリック

下の「フィーチャーと面」（赤枠）の欄が青くなっています。ここに、並べたい元の穴を入れます。画面の穴（赤丸）をクリックすると、欄に「カット – 押し出し2」が入り、並んだ穴が、黄色い線のプレビューで表示されます。

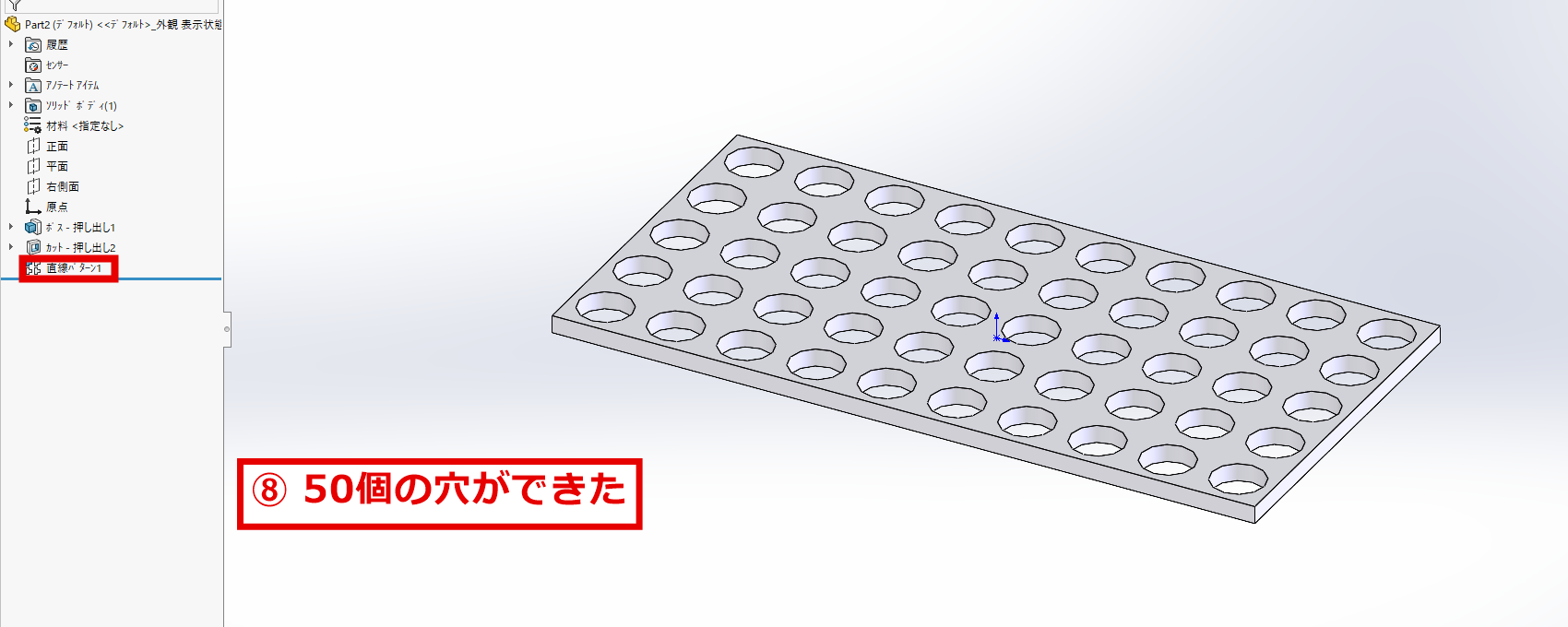

⑧ 緑のチェックをクリック → 50個の穴ができました！

パネル左上の緑のチェックをクリックして、確定します。板の上に、穴が横10個 × 縦5個（50個）並びました。デザインツリーには、「直線パターン1」（赤枠）が追加されています。

応用：一部の穴を作らない（スキップするインスタンス）

並べた穴のうち、一部だけ作らないようにできます。これをスキップするインスタンスといいます。ここでは、斜めに並んだ5個の穴を、なくします。

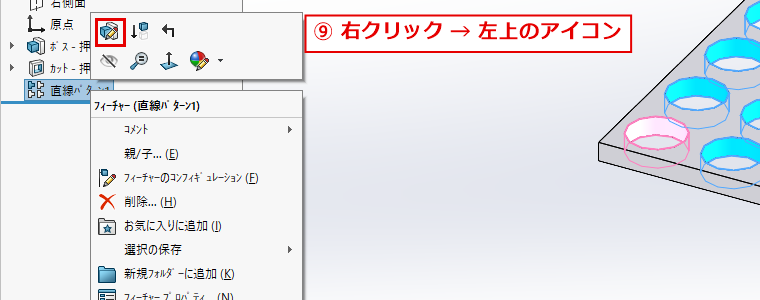

⑨ 「直線パターン1」を右クリックして、左上のアイコンをクリック

デザインツリーの「直線パターン1」を右クリックします。メニューの上に並ぶアイコンの左上（赤枠）をクリックすると、パターンの設定のパネルが、もう一度開きます。

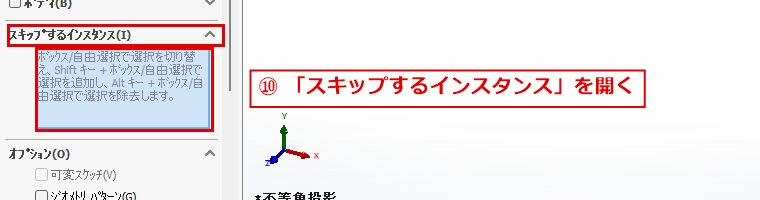

⑩ 「スキップするインスタンス」を開く

パネルの下の方にある「スキップするインスタンス」（赤枠）をクリックして、開きます。画面の穴の中心に、ピンクの点が表示されます。

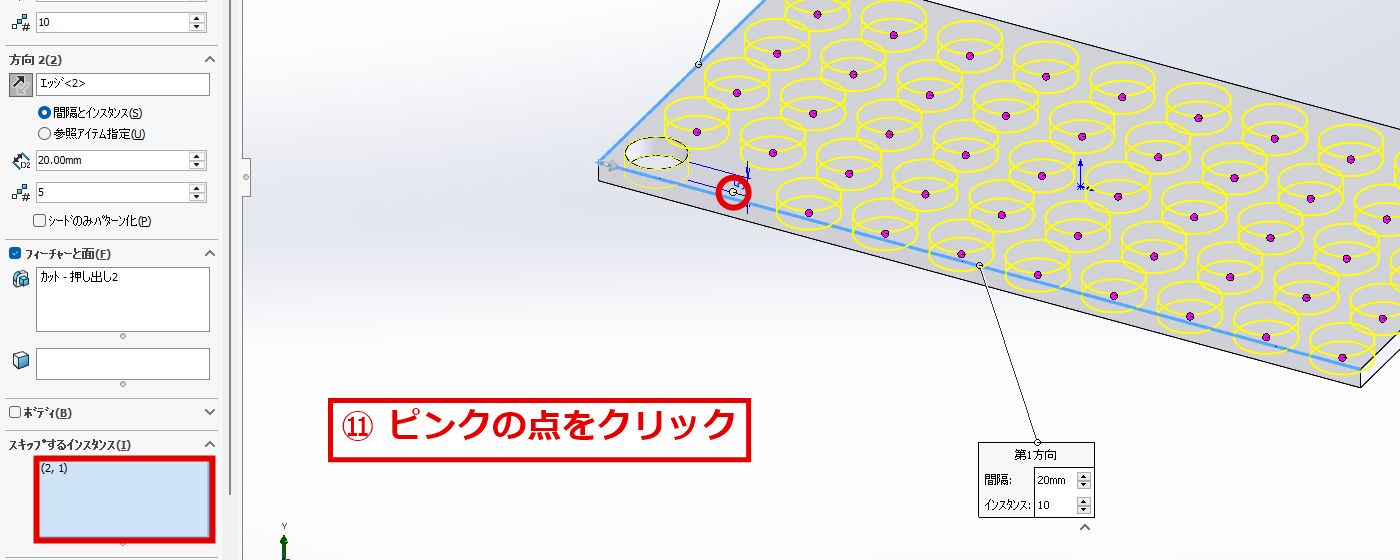

⑪ なくしたい穴のピンクの点をクリック

なくしたい穴のピンクの点（赤丸）をクリックします。ここでは、元の穴の、長い辺の方向に1つ隣の穴です。「スキップするインスタンス」の欄（赤枠）に、「(2, 1)」と入ります。カッコの中の数字は、「（方向1の何番目、方向2の何番目）」を表します。

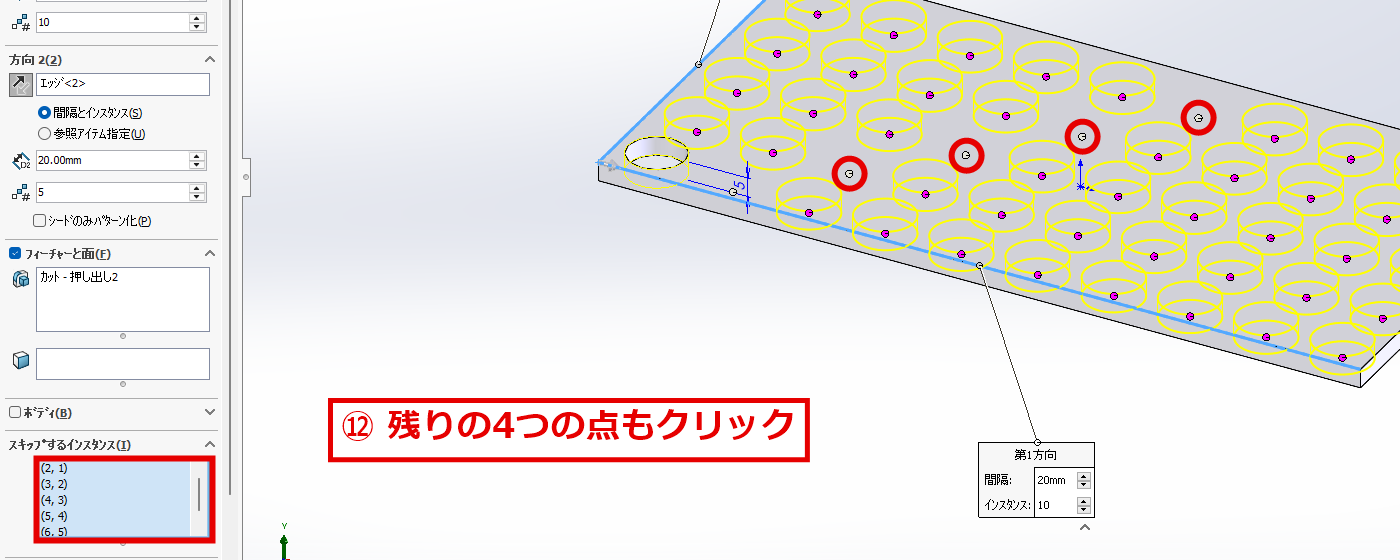

⑫ 残りの4つの点もクリック

同じように、斜めに並んだ、ほかの4つの点（赤丸）をクリックします。欄（赤枠）には、(2, 1)、(3, 2)、(4, 3)、(5, 4)、(6, 5)の5つが入ります。

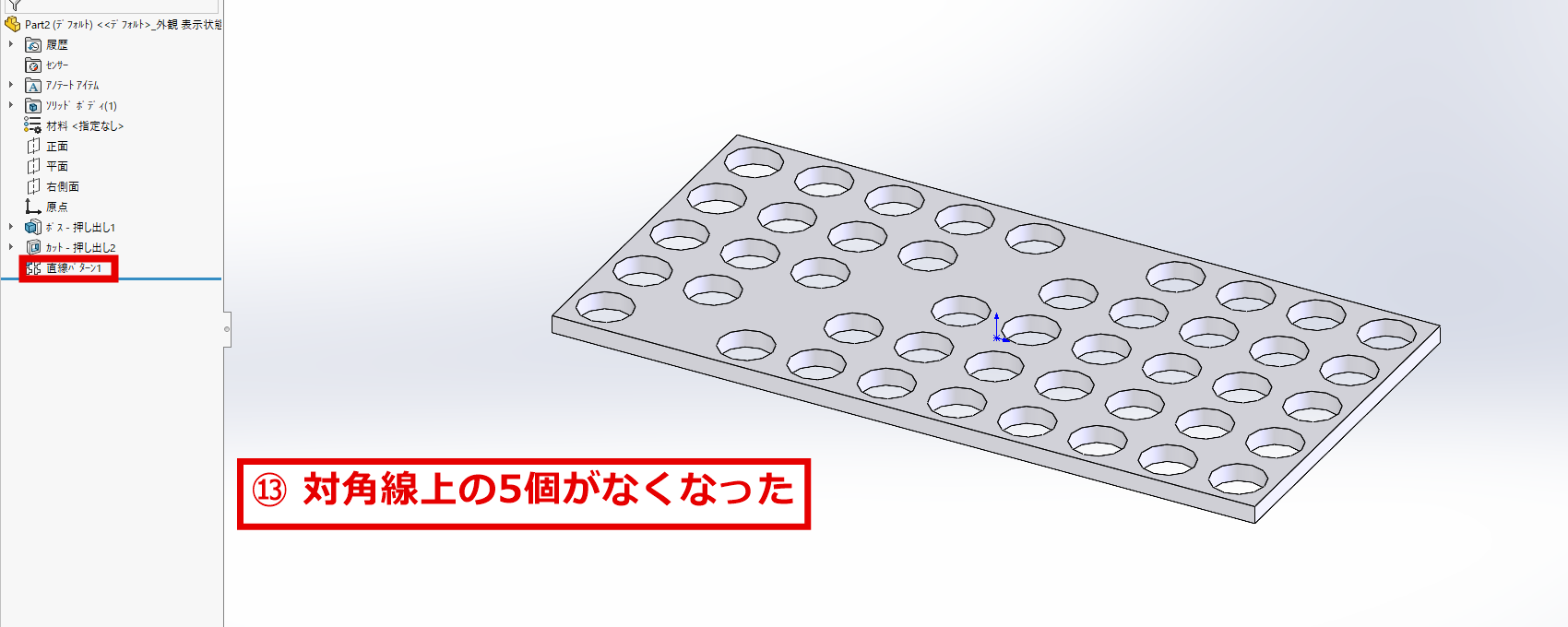

⑬ 緑のチェックをクリック → 5個の穴がなくなりました！

パネル左上の緑のチェックをクリックして、確定します。斜めに並んだ5個の穴がなくなり、穴は45個になりました。パターンの設定（間隔や数）は、そのままです。

補足：円周上に並べる「円形パターン」

穴を円周上に等間隔で並べたいときは、円形パターンを使います。フランジのボルト穴などに使います。ここでは、直径80 mm、厚さ5 mmの円板に、直径8 mmの穴を1つ作ったものを使います。

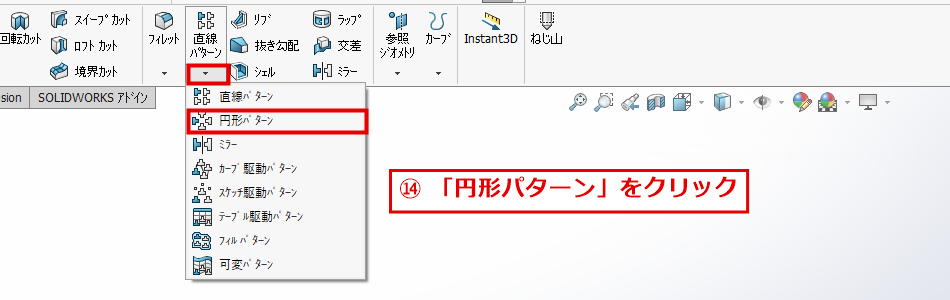

⑭ 「直線パターン」の下の「▼」から「円形パターン」をクリック

「直線パターン」の下の「▼」（赤枠）をクリックすると、パターンの種類の一覧が開きます。「円形パターン」（赤枠）をクリックします。

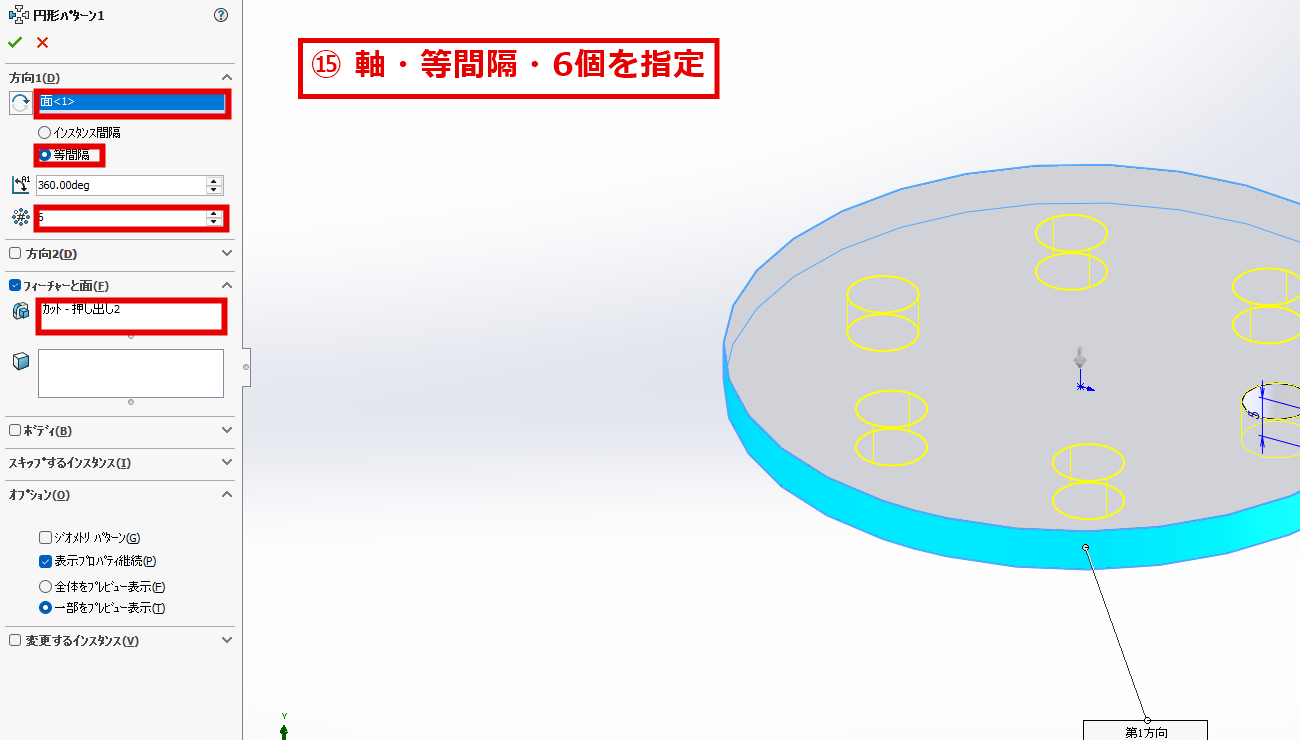

⑮ 元の穴、回転の軸、「等間隔」、個数を指定

円形パターンのパネルでは、最初に「フィーチャーと面」（赤枠）の欄が青くなっています。元の穴をクリックして、欄に入れます。次に、「方向1」の欄（赤枠）をクリックして、回転の軸にする、円板の側面（円筒の面）をクリックします。欄に「面＜1＞」と入ります。「等間隔」（赤枠）を選ぶと、角度が360 deg（一周）になります。個数（赤枠）に6を入力すると、穴が円周上に6個、プレビューされます。

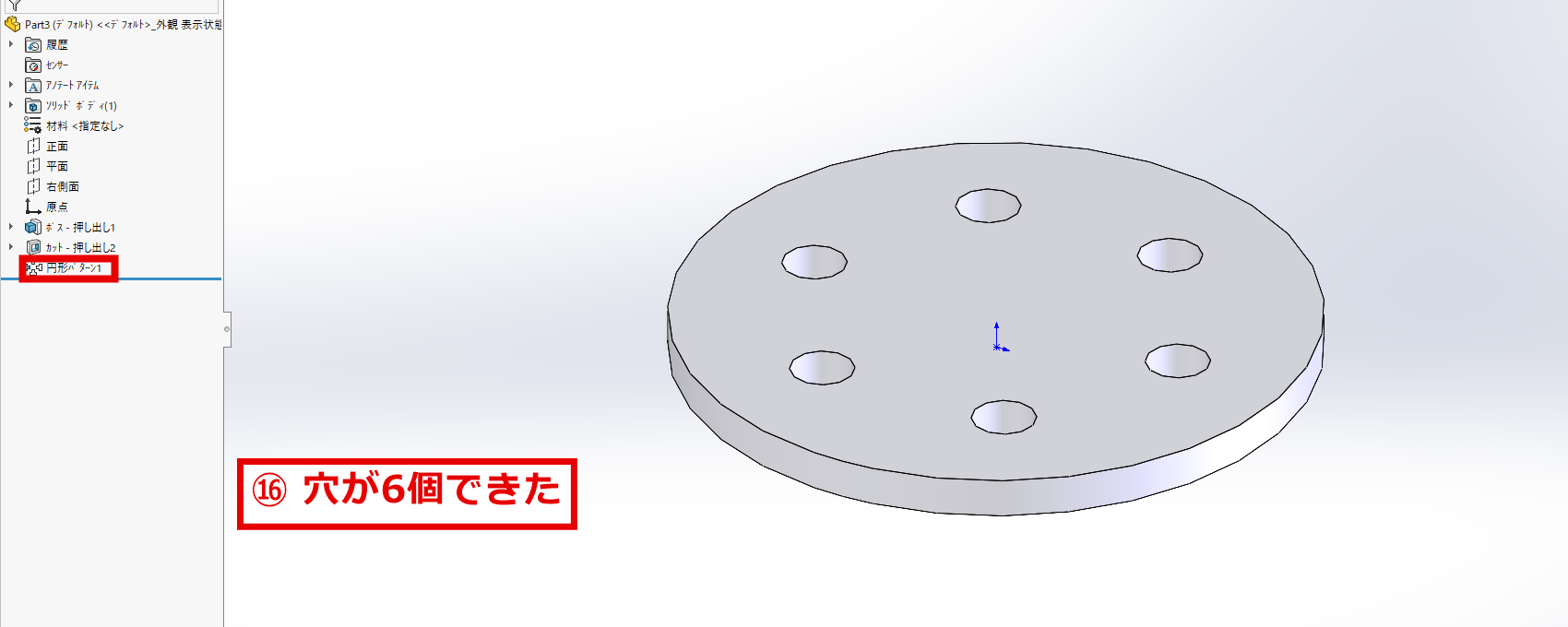

⑯ 緑のチェックをクリック → 穴が6個できました！

パネル左上の緑のチェックをクリックして、確定します。円板に、穴が円周上に等間隔で6個並びました。デザインツリーには、「円形パターン1」（赤枠）が追加されています。

初心者が間違えやすいポイント

間隔の初期値は、1 mm：入力し忘れると、穴が1 mm間隔で重なってしまいます。間隔は、必ず確認して入力します。
インスタンス数には、元の穴も含まれる：10なら、元の穴と、増える9個で、合計10個です。
矢印の向きを確認する：矢印の向きに、穴が並びます。この記事では、方向1の矢印が板の外を向いていたので、反転ボタンで向きを変えました。
元の穴を選ばないと、並ばない：「フィーチャーと面」の欄に、元の穴（カット – 押し出し2）を入れないと、プレビューが表示されません。
方向2は、方向1の次に決める：方向1のエッジを選んだ後に、方向2の欄をクリックして、別のエッジを選びます。
スキップは、ピンクの点で選ぶ：穴そのものではなく、穴の中心のピンクの点をクリックします。欄の数字は、（方向1の何番目、方向2の何番目）を表します。
円形パターンは、先に元の穴を選ぶ：円形パターンのパネルでは、最初に「フィーチャーと面」の欄が青くなっています。先に穴を入れてから、回転の軸を選びます。

うまくいかない場合の確認事項

エッジが選べない：方向の欄が、青くなっているか確認してください。欄が青いときに、画面のエッジをクリックします。
穴が、板からはみ出す：間隔、インスタンス数、矢印の向きを確認してください。この記事の板は、200 × 100 なので、間隔20で、横10個、縦5個が収まります。
数字が入力できない（全角や変換中になる）：日本語入力がオンになっている可能性があります。日本語入力をオフ（半角英数）にして、入力し直してください。
選び間違えた：パネルの左上の赤い×をクリックすると、パターンが取り消されます。もう一度、「直線パターン」から、やり直してください。
間隔や数、スキップを直したい：デザインツリーの「直線パターン1」を右クリックして、メニューの上にあるアイコンの左上をクリックすると、パネルが開きます。
画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
