今回はSolidWorksの穴ウィザードの使い方について説明します。
前回の押し出しカットでは、穴の形をスケッチに描いて、削り取りました。穴ウィザードは、規格（JIS）に沿った穴を、種類とサイズを選ぶだけで開けられるコマンドです。ねじ穴や、ボルトの頭を沈める座ぐり穴など、機械の部品でよく使う穴を、簡単に作れます。
この記事では、次の2つを説明します。

ねじ穴：ブロック（100 × 60 × 20）に、M5のねじ穴を2か所開ける
座ぐり穴：同じ位置の穴を、六角穴付きボルト用の座ぐり穴（全貫通）に変更する

まだ押し出しカットの記事を見ていない方は、先にこちらを見てみてください。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、練習に使う部品（100 mm × 60 mm × 20 mmのブロック）を開いておく
数値の単位はmmで入力します。この記事の画面では、数値の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

穴ウィザードの使い方

穴の種類とサイズを決める

まず、ブロックの上面に、M5のねじ穴を2か所開けます。M5×0.8は、ねじの太さ（呼び径）が5 mm、ねじ山の間隔（ピッチ）が0.8 mmという意味です。ねじ穴は、ボルトをねじ込む、溝（めねじ）のある穴です。

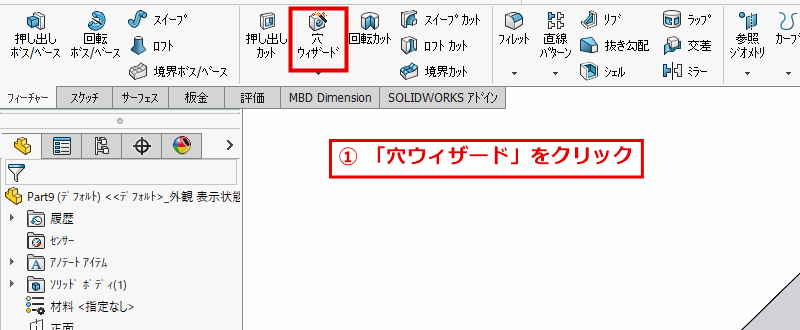

① 「穴ウィザード」をクリック

ツールバーの「フィーチャー」タブの「穴ウィザード」（赤枠）をクリックします。

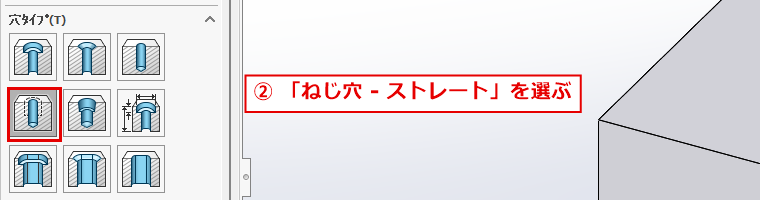

② 穴タイプで「ねじ穴 – ストレート」を選ぶ

画面の左に「穴の仕様」のパネルが開きます。「穴タイプ」には、3 × 3の9個のアイコンが並んでいます。2段目の左端の「ねじ穴 – ストレート」（赤枠）を選びます。アイコンの上にマウスを重ねると、名前が表示されます。選んだアイコンは、灰色に変わります。

穴ウィザードのパネルには、前回使った設定が残っていることがあります。使うたびに、穴タイプとサイズを、目で見て確認しましょう。

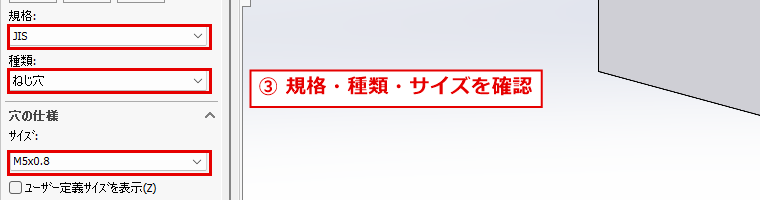

③ 規格、種類、サイズを確認

下へ進んで、次の3つ（赤枠）を確認します。

規格：JIS
種類：ねじ穴
サイズ：M5x0.8

サイズの欄は、一覧から選べます。使うボルトに合わせて、サイズを選んでください。

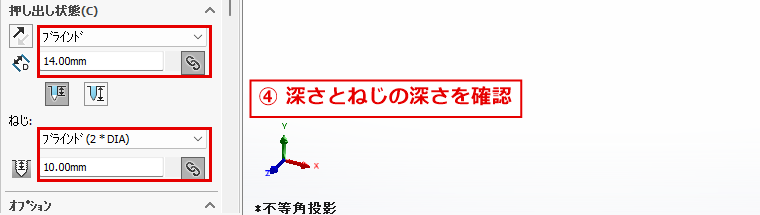

④ 深さとねじの深さを確認

さらに下の「押し出し状態」（赤枠）では、穴の深さを決めます。この記事では、ブラインド（指定した深さで止まる）で、深さは14 mmのままにします。その下の「ねじ」（赤枠）は、ブラインド（2 * DIA）、10 mmのままにします。「2 * DIA」は、呼び径（M5なら5 mm）の2倍という意味です。

穴の位置を決める

次に、穴を開ける場所を決めます。ブロックの中央の線の上に、左右の辺から25 mmの位置で、2か所です。

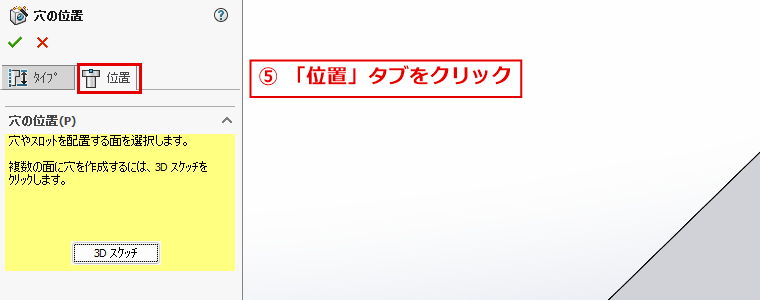

⑤ 「位置」タブをクリック

パネルの上にある「位置」タブ（赤枠）をクリックします。「穴やスロットを配置する面を選択します。」と表示されます。

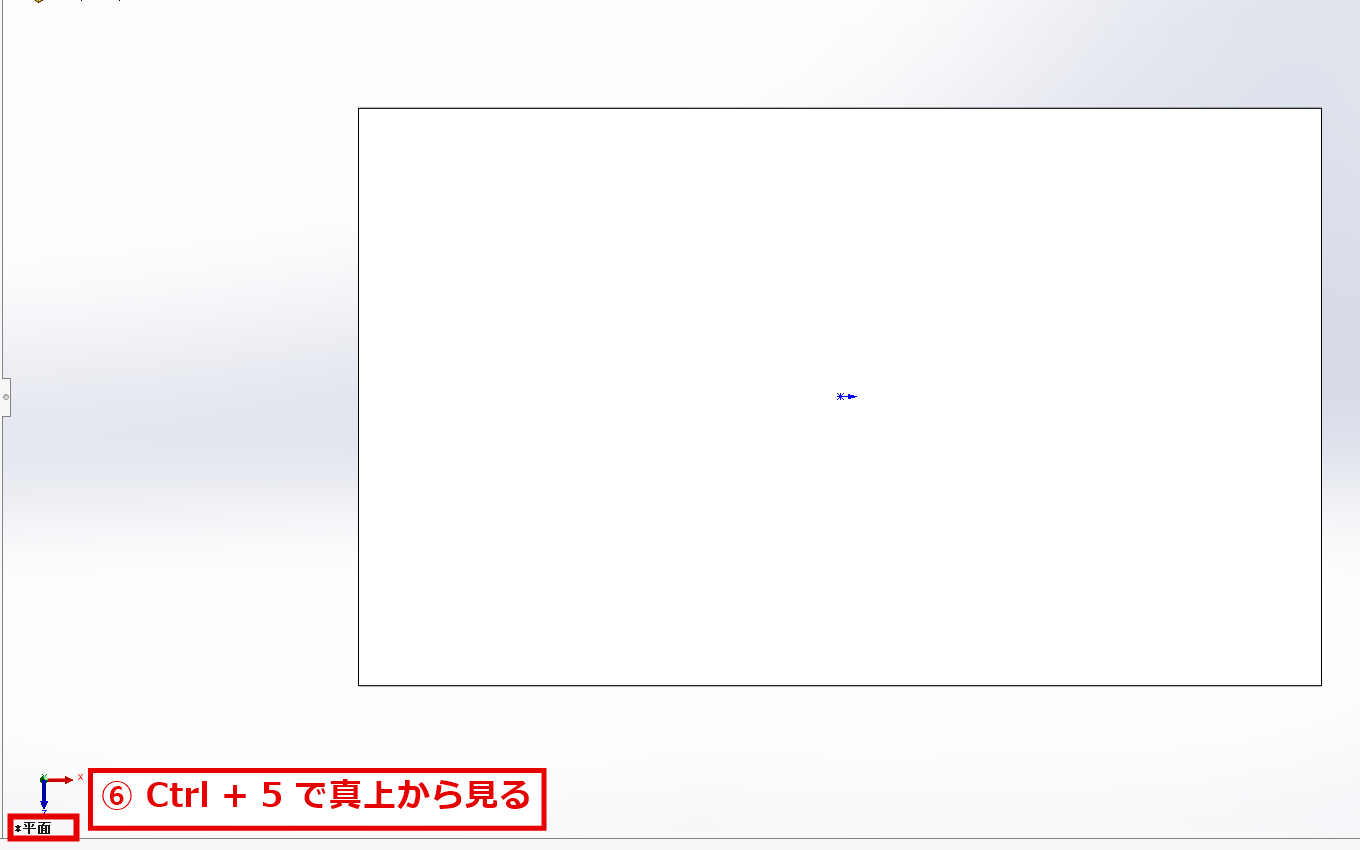

⑥ キーボードの「Ctrl + 5」で、真上から見る

位置を決めやすいように、ブロックを真上から見る向きにします。キーボードのCtrlキーを押したまま、5を押します。画面の左下に「*平面」（赤枠）と表示され、上面が正面に見えます。

選択面から垂直方向から見る「Ctrl+8」もよく使うショートカットキーなので覚えておくと便利です！

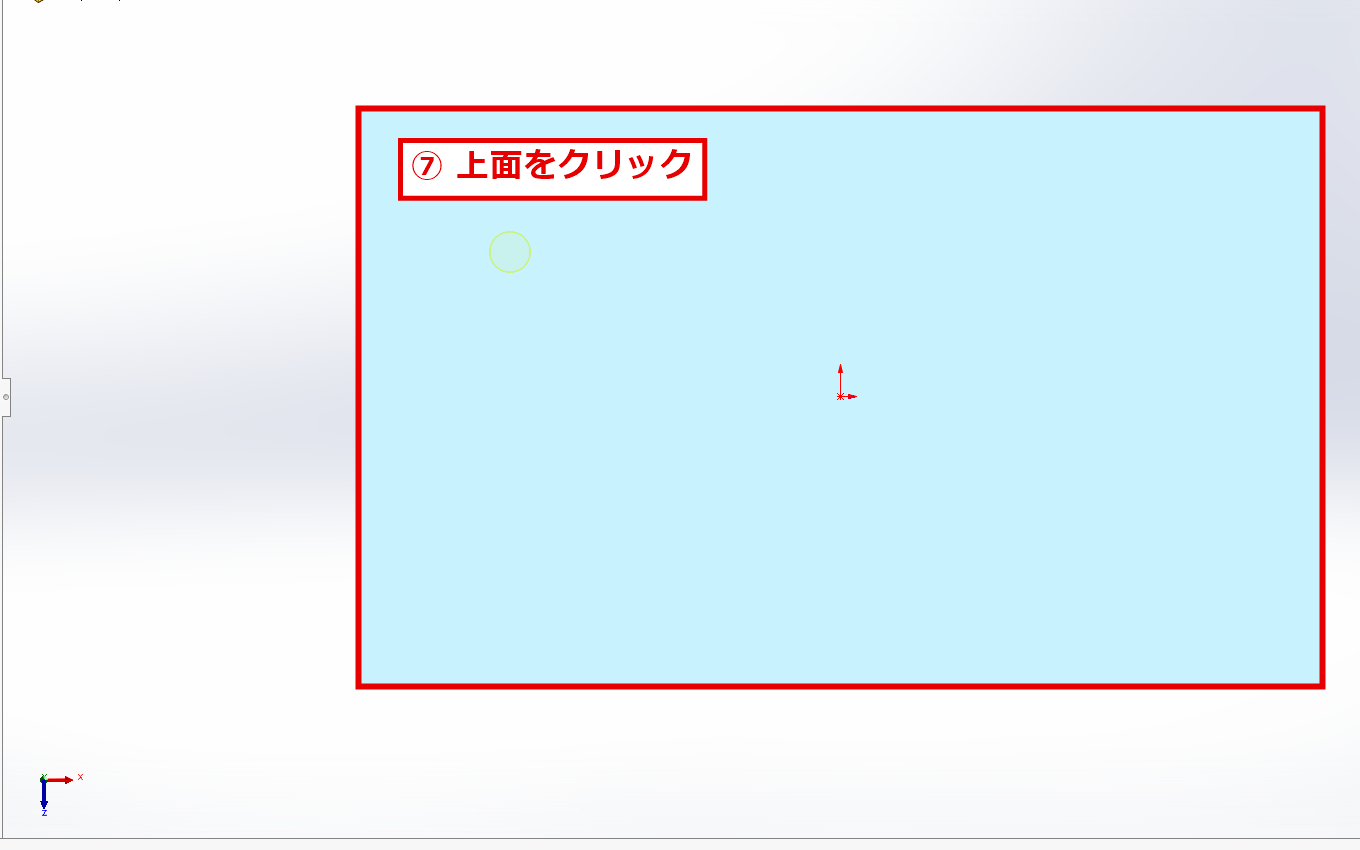

⑦ ブロックの上面をクリック

穴を開ける上面（四角い面）をクリックします。面が水色になり、ツールバーがスケッチ用に切り替わります。最初のクリックは、面を選ぶだけで、穴の位置は置かれません。

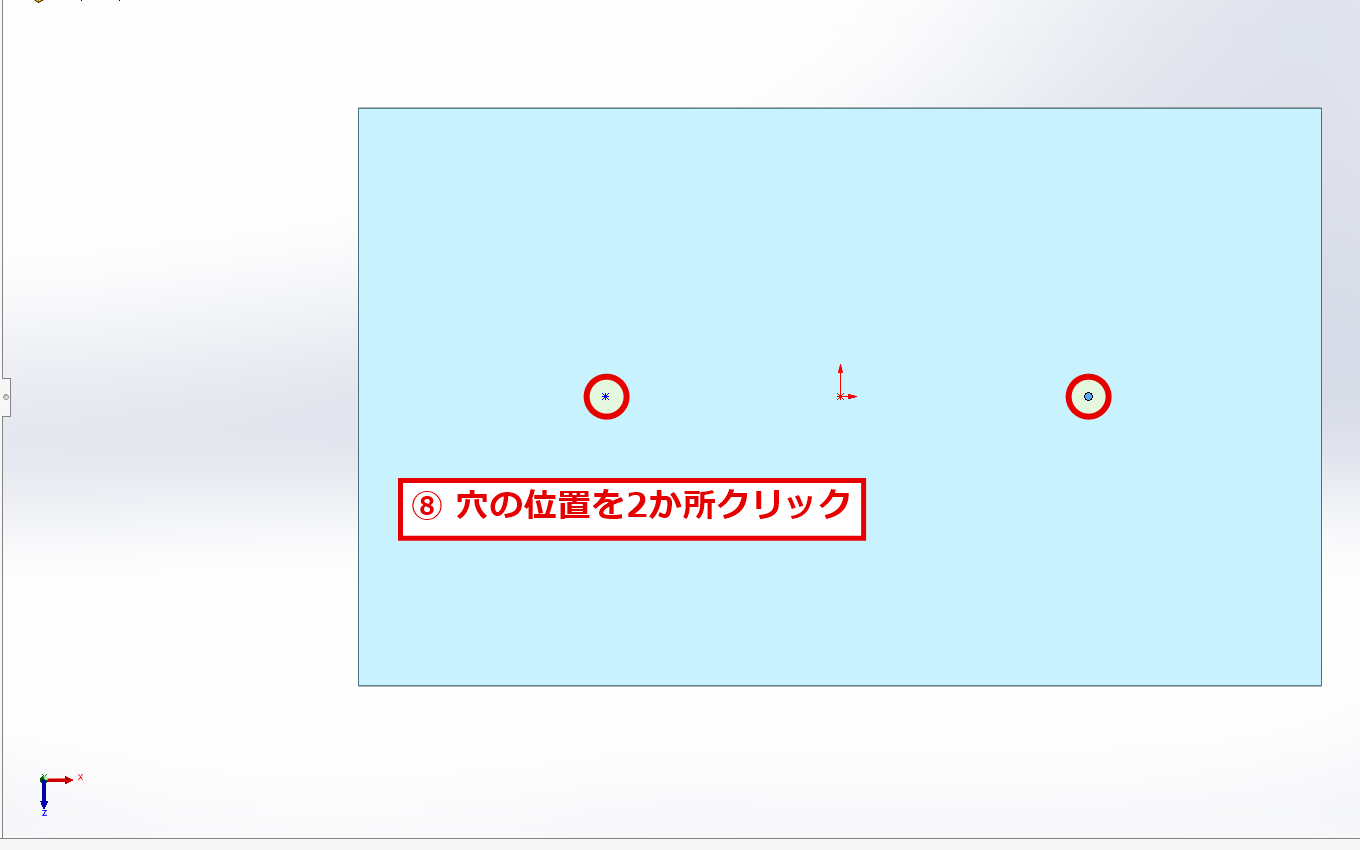

⑧ 穴の位置を、左右の2か所クリック

面の上で、穴を開けたい場所を、左と右の2か所クリックします（赤丸）。位置は、およそで構いません。黄色い丸が、穴の大きさを表しています。

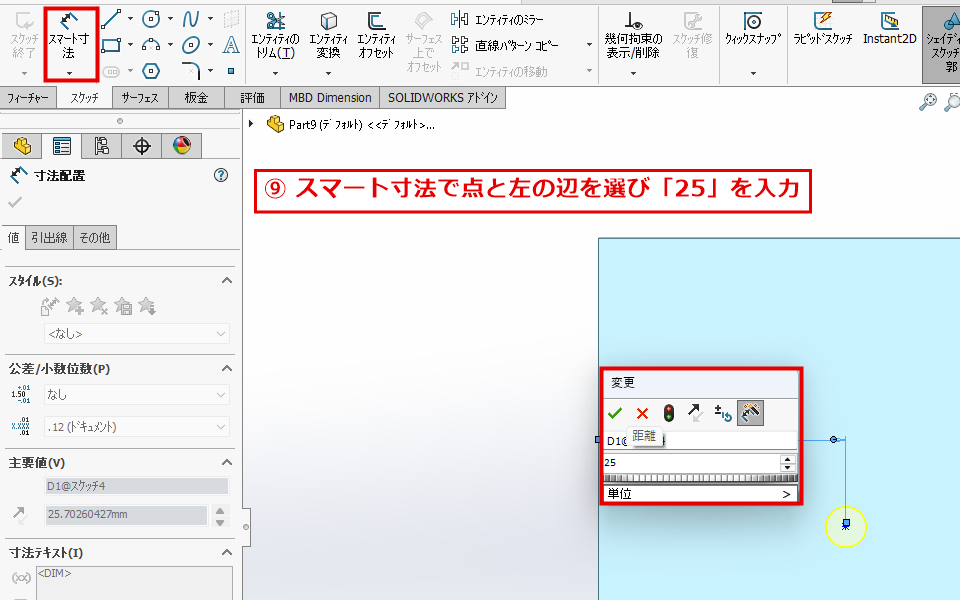

⑨ 「スマート寸法」で、左の点から左の辺までを「25」にする

ツールバーの「スマート寸法」（赤枠）をクリックします。左の点をクリックし、次に、ブロックの左の辺をクリックします。少し上の空いた場所をクリックすると、「変更」ダイアログ（赤枠）が開きます。25を入力して、Enterキーを押します。

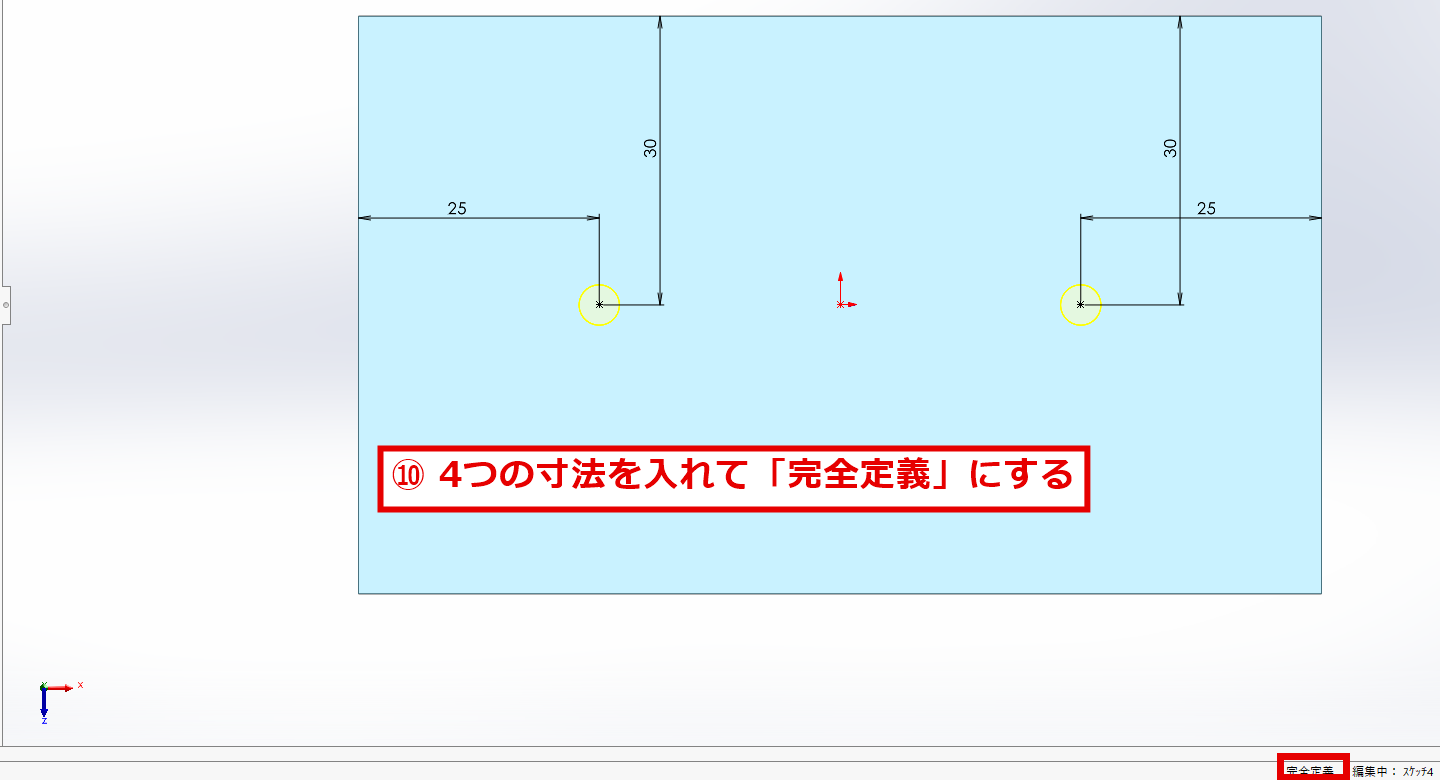

⑩ 残りの寸法を入れて、「完全定義」にする

同じように、残りの3つの寸法を入れます。
・左の点から、上の辺まで：30
・右の点から、右の辺まで：25
・右の点から、上の辺まで：30
（30は、ブロックの幅60の半分で、中央の線の位置です。）4つの寸法が入ると、画面右下に「完全定義」（赤枠）と表示されます。穴の位置が、すべて決まった状態です。

寸法を入れると、点が動きます。次の寸法を入れるときは、点の今の位置をクリックしてください。点を外して辺をクリックすると、辺の長さの寸法（100など）ができてしまいます。そのときは、その寸法をクリックして、Deleteキーで消します。

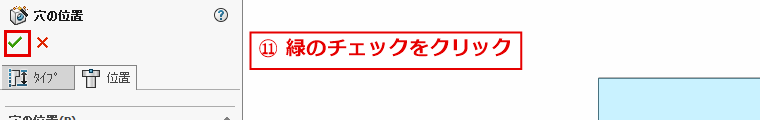

⑪ 緑のチェックをクリック

パネルの左上の緑のチェック（赤枠）をクリックして、確定します。

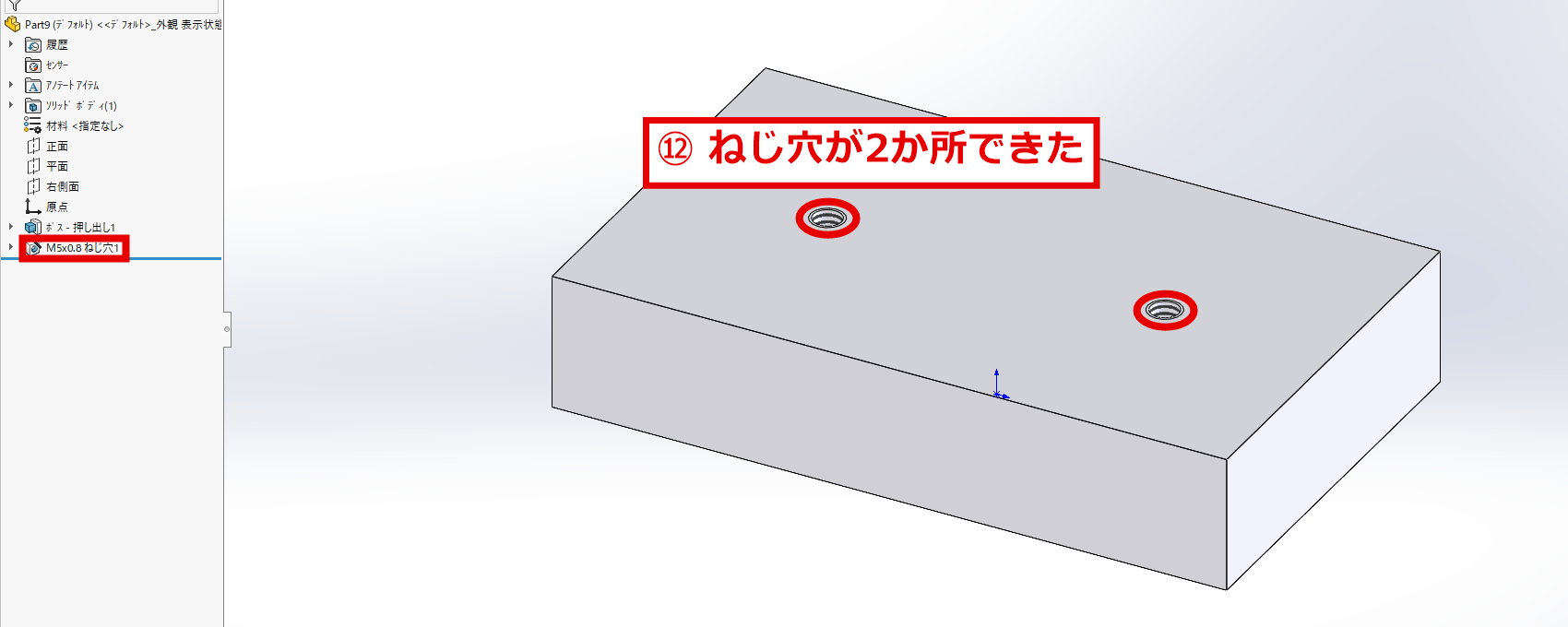

⑫ ねじ穴ができました！

ブロックの上面に、M5のねじ穴が2か所できました（赤丸）。デザインツリーには、「M5x0.8 ねじ穴1」（赤枠）が追加されています。2か所の穴は、1つのフィーチャーです。穴の中には、ねじ山の線が表示されます。

同じ位置の穴を、座ぐり穴に変更する

次に、いま作った穴を、座ぐり穴に変更します。座ぐり穴は、ボルトの頭を沈めるために、穴の入り口を一段広く削った穴です。穴の位置は、そのまま使えるので、描き直す必要はありません。ここでは、全貫通（材料を貫通する）にします。

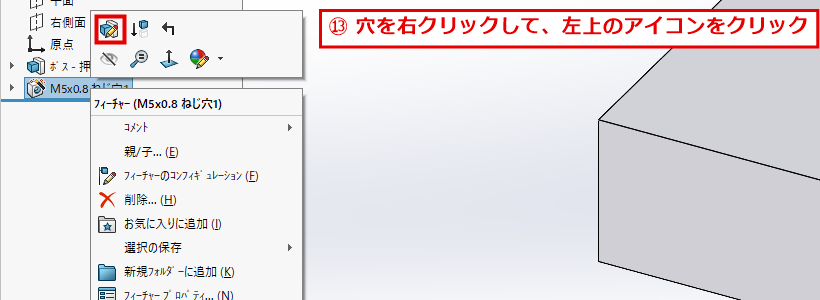

⑬ 穴を右クリックして、左上のアイコンをクリック

デザインツリーの「M5x0.8 ねじ穴1」を右クリックします。メニューの上に並ぶアイコンの左上（赤枠）をクリックすると、「穴の仕様」のパネルが開きます。

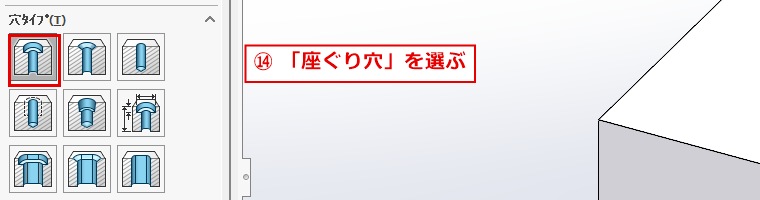

⑭ 穴タイプで「座ぐり穴」を選ぶ

「穴タイプ」の、1段目の左端の「座ぐり穴」（赤枠）をクリックします。画面の黄色い丸が、段のある形に変わります。穴の位置は、そのままです。

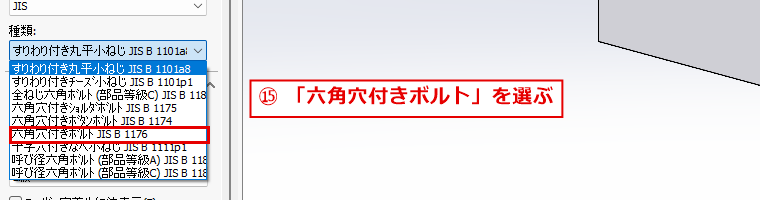

⑮ 種類で「六角穴付きボルト」を選ぶ

下の「種類」の欄をクリックして、一覧から「六角穴付きボルト JIS B 1176」（赤枠）を選びます。座ぐりの大きさは、選んだボルトの種類とサイズ（M5）に合わせて、決まります。サイズは、M5のままです。

種類の初期表示は、「すりわり付き丸平小ねじ」のように、別のねじになっていることがあります。使うボルトに合わせて、必ず選び直しましょう。

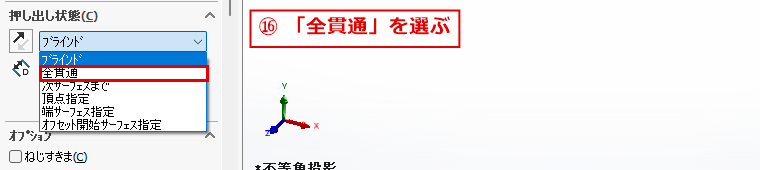

⑯ 押し出し状態を「全貫通」にする

さらに下の「押し出し状態」の欄（ブラインド）をクリックして、「全貫通」（赤枠）を選びます。深さの欄がなくなります。

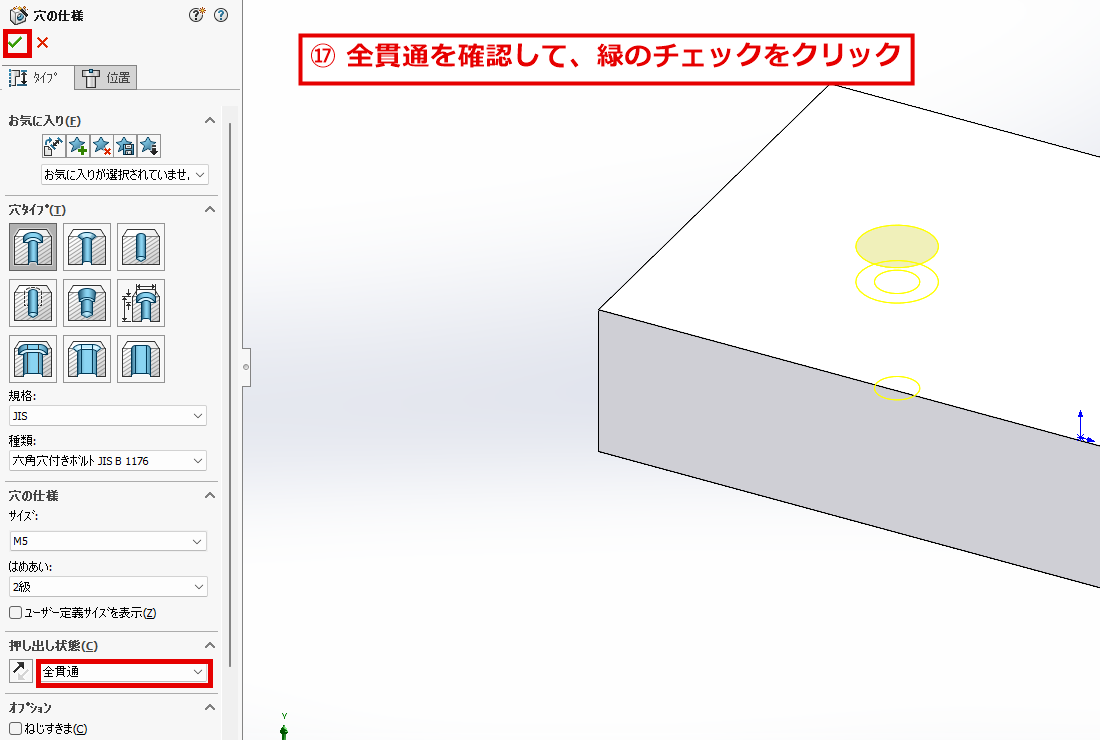

⑰ 内容を確認して、緑のチェックをクリック

「座ぐり穴」、種類「六角穴付きボルト JIS B 1176」、サイズ「M5」、押し出し状態「全貫通」（赤枠）になっていることを確認します。パネル左上の緑のチェック（赤枠）をクリックして、確定します。

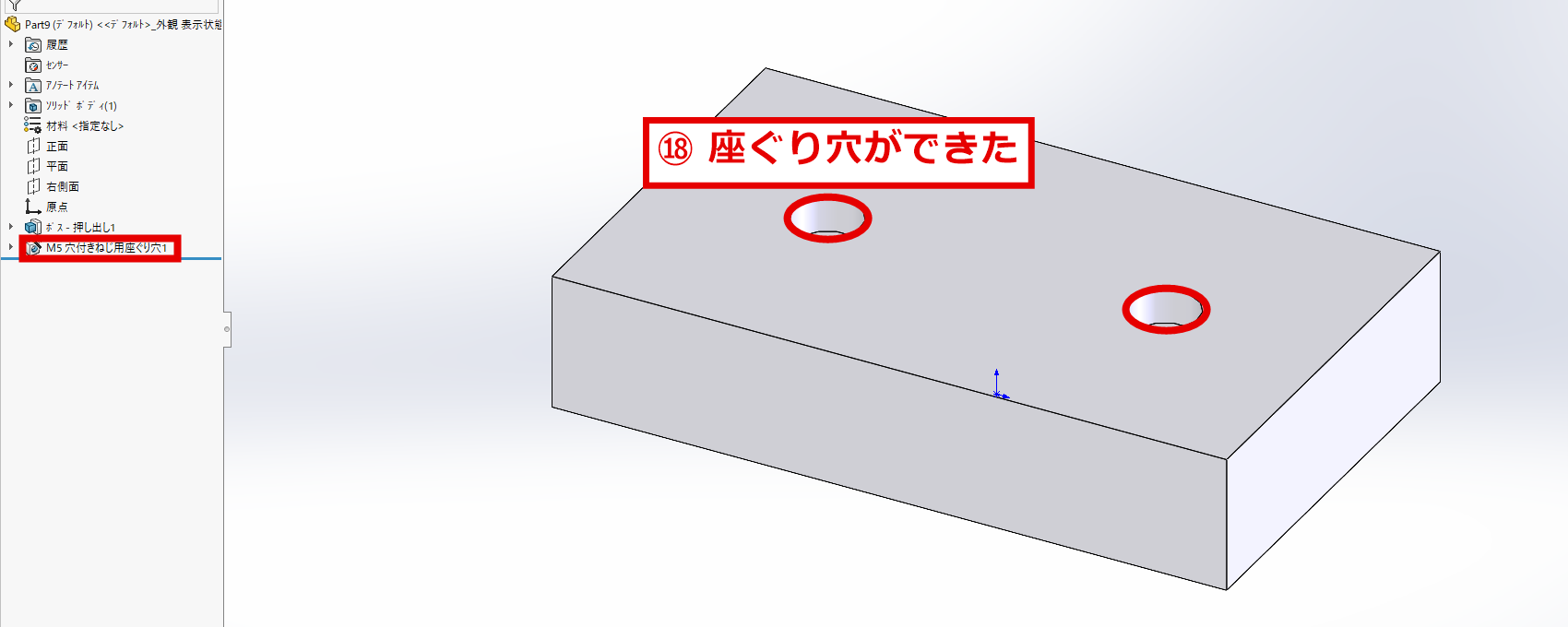

⑱ 座ぐり穴ができました！

同じ位置が、段のある座ぐり穴に変わりました（赤丸）。デザインツリーの名前も、「M5 穴付きねじ用座ぐり穴1」（赤枠）に変わっています。ねじ穴は、座ぐり穴に置き換わっています。

初心者が間違えやすいポイント

前回の設定が残っている：穴ウィザードのパネルは、前に使った穴タイプやサイズが残っていることがあります。毎回、穴タイプ、種類、サイズ、深さを確認してください。
最初のクリックは、面を選ぶだけ：「位置」タブで、最初に面をクリックしても、穴の位置は置かれません。面が水色になってから、穴を開けたい場所をクリックします。
寸法を入れると、点が動く：点を外して辺をクリックすると、辺の長さの寸法ができてしまいます。次の寸法を入れるときは、点の今の位置をクリックします。できてしまった寸法は、クリックして、Deleteキーで消します。
穴の位置は、寸法で決める：位置を、クリックしただけで済ませず、寸法を入れます。画面右下が「完全定義」になっていれば、穴の位置がすべて決まった状態です。
種類は、使うボルトに合わせて選ぶ：座ぐり穴の種類の初期表示は、別のねじ（すりわり付き丸平小ねじ）になっていることがあります。使うボルトに合わせて、選び直します。
ブラインドのままだと、貫通しない：押し出し状態が「ブラインド」のままだと、指定した深さで止まる穴になります。貫通させたいときは、「全貫通」にします。
穴の深さと、ねじの深さは、別の欄：「押し出し状態」は穴の深さ、「ねじ」はねじ山を作る深さです。

うまくいかない場合の確認事項

寸法の数字が、変換中の状態（下線つきや全角）になって、確定できない：日本語入力がオンになっている可能性があります。日本語入力をオフ（半角英数）にして、入力し直してください。
穴の位置の点が置けない：「位置」タブが開いているか、面を選んだ後（面が水色になった後）かを確認してください。
選び間違えた：パネルの左上の赤い×をクリックすると、穴ウィザードが取り消されます。もう一度、「穴ウィザード」から、やり直してください。
穴の位置や種類を直したい：デザインツリーの穴を右クリックして、メニューの上にあるアイコンの左上をクリックすると、パネルが開きます。「位置」タブで、寸法をダブルクリックして、数値を直せます。
画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
