今回はSolidWorksでスイープの使い方について説明します。
スイープは、断面の形（輪郭）を、道すじ（経路）に沿って動かして、立体を作るコマンドです。押し出しは「まっすぐ」、回転は「軸のまわり」にしか作れませんが、スイープは曲がった経路に沿った形を作れます。パイプや、曲がった棒の形に使います。
この記事では、六角レンチの形を作ります。L字の経路に、六角形の断面（二面幅4 mm）を沿わせます。後半で、断面を丸に変える方法も説明します。
まだ押し出しや回転の記事を見ていない方は、先にこちらを見てみてください。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、何も作っていない新規のパート（部品）を開いておく
数値の単位はmmで入力します。この記事の画面では、寸法の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

スイープの使い方

経路（パス）のスケッチを描く

最初に、断面が動く道すじ（経路）を、正面の平面に描きます。縦50 mm、横30 mmのL字で、角にはR5の丸みを付けます。経路は、1つのスケッチに、つながった線で描きます。

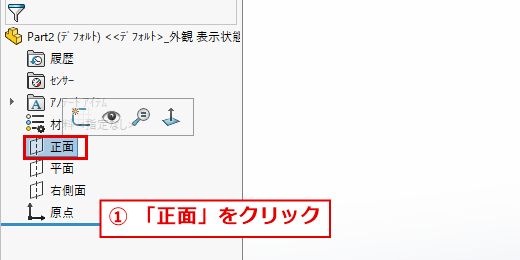

① デザインツリーの「正面」をクリック

画面左側のデザインツリーで、「正面」（赤枠）をクリックします。

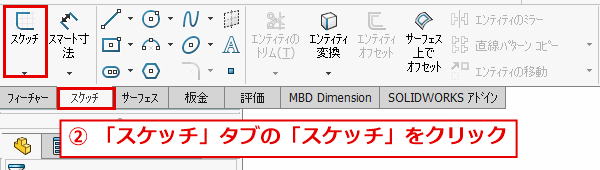

② 「スケッチ」タブの「スケッチ」をクリック

ツールバーの「スケッチ」タブ（赤枠）を選びます。左端の「スケッチ」（赤枠）をクリックすると、正面の平面でスケッチが始まります。

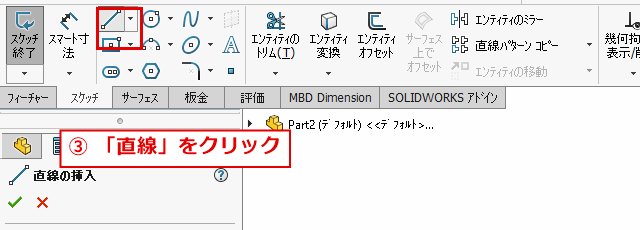

③ 「直線」をクリック

ツールバーの「直線」のアイコン（赤枠）をクリックします。左側に「直線の挿入」のパネルが開きます。

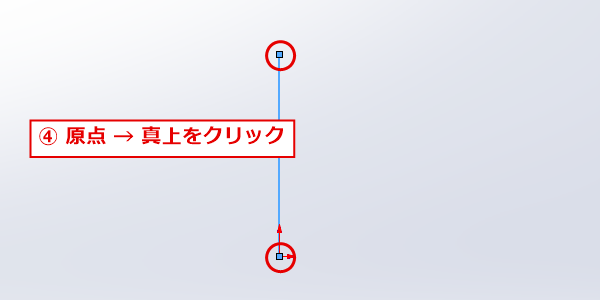

④ 原点をクリックして、真上へ線を引く

画面中央の、赤い矢印が出ている点が原点です。原点（下の赤丸）をクリックし、マウスを真上に動かして、上の赤丸の位置でクリックします。長さは、およそで構いません。真上に動かすと、縦の線として描けます。

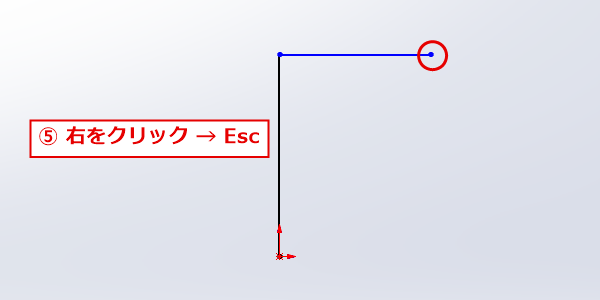

⑤ 右へ線を引いて、Escキーで終了

続けて、マウスを右に動かして、赤丸の位置でクリックします。最後に、キーボードのEscキーを押して、直線の描画を終了します。縦の線と、横の線の、2本の線ができました。

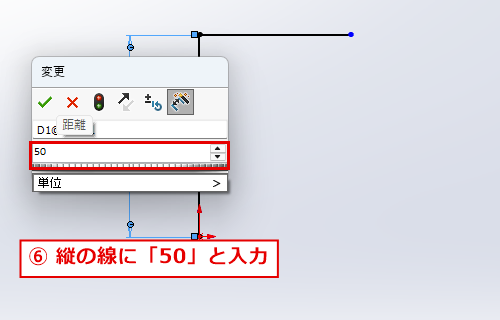

⑥ 「スマート寸法」で縦の線に「50」を入力

ツールバーの「スマート寸法」をクリックします。縦の線をクリックし、その左の空いた場所をクリックすると、「変更」ダイアログ（赤枠）が開きます。入力欄に、数字の50を入力して、Enterキーを押します。単位はmmです。

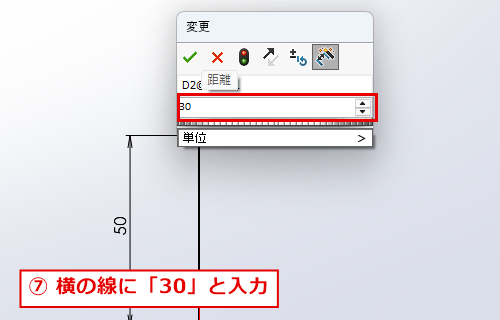

⑦ 横の線に「30」を入力して、緑のチェックで確定

同じ手順で、横の線をクリックし、その上の空いた場所をクリックします。「変更」ダイアログに30を入力して、Enterキーを押します。左側の「寸法配置」パネルの緑のチェックをクリックして、確定します。線が黒色になり、大きさが決まった状態（完全定義）になります。

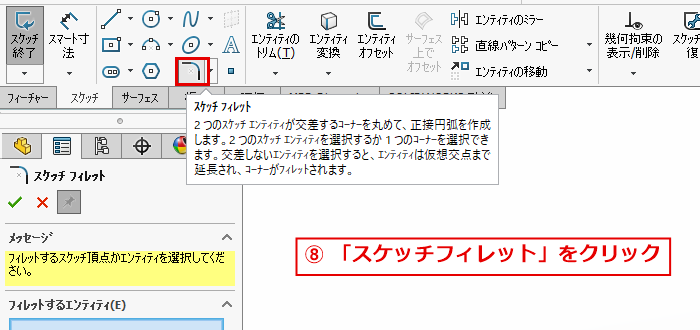

⑧ 「スケッチフィレット」をクリック

ツールバーの「スケッチフィレット」（赤枠）をクリックします。フィレットは、角に丸みを付けるコマンドです。

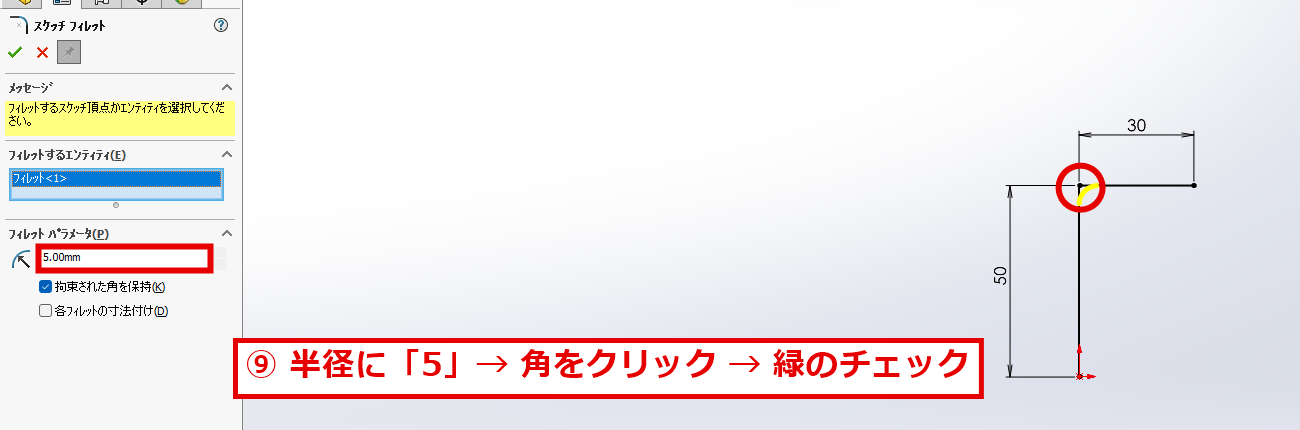

⑨ 半径に「5」を入力し、角をクリックして、緑のチェックで確定

左側のパネルの「フィレットパラメータ」の半径の欄（赤枠）に、数字の5を入力します。2本の線の角（赤丸）をクリックすると、プレビュー（黄色）が表示されます。緑のチェックをクリックして、丸みを付けます。もう一度、緑のチェックをクリックして、パネルを閉じます。

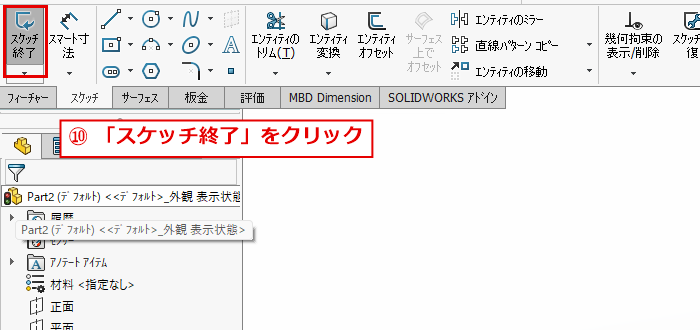

⑩ 「スケッチ終了」をクリック

ツールバーの左端の「スケッチ終了」（赤枠）をクリックして、スケッチを終了します。これで、スケッチ1（経路）ができました。

断面（輪郭）のスケッチを描く

次に、六角形の断面を描きます。断面は、経路の始点（原点）に、経路と垂直な平面に描きます。経路の始点は、縦の線の下端（原点）で、縦の線は上向きです。垂直な平面は、デザインツリーの「平面」です。

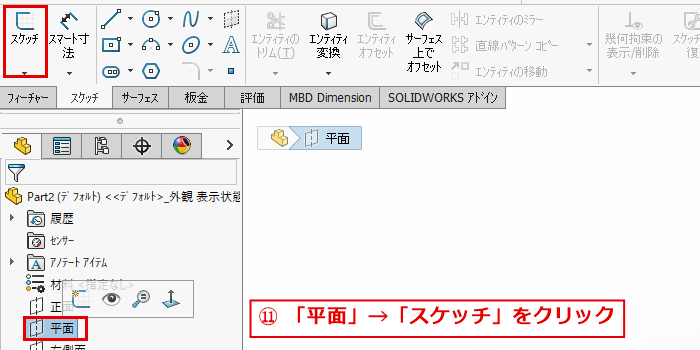

⑪ 「平面」を選んで、「スケッチ」をクリック

デザインツリーで「平面」（赤枠）をクリックします。ツールバーの「スケッチ」（赤枠）をクリックすると、「平面」でスケッチが始まります。

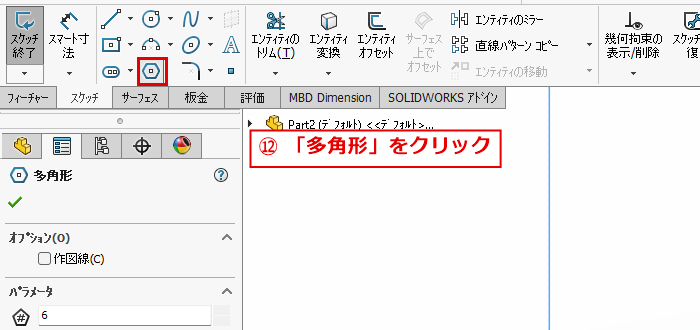

⑫ 「多角形」をクリック

ツールバーの「多角形」のアイコン（赤枠）をクリックします。左側に「多角形」のパネルが開きます。

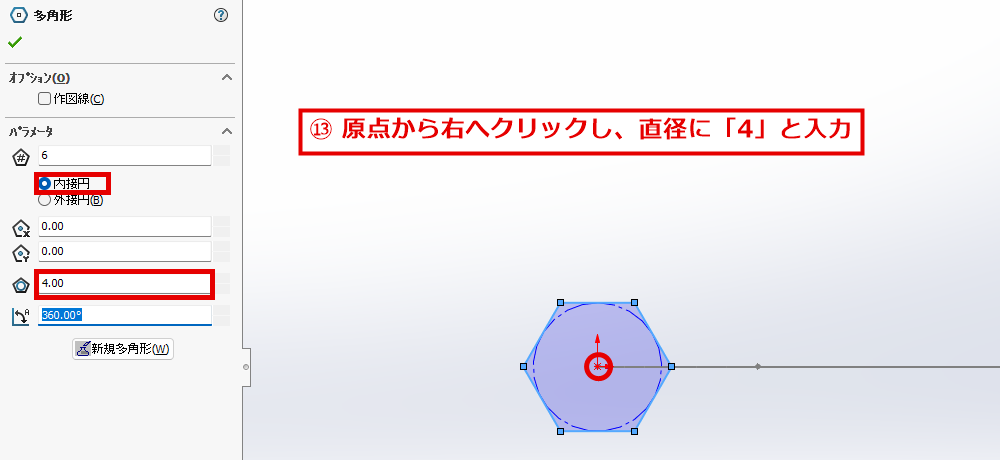

⑬ 原点から右へクリックして六角形を描き、直径に「4」を入力

パネルの辺の数が「6」、「内接円」（赤枠）が選ばれていることを確認します。原点（赤丸）をクリックして中心を決め、マウスを右に動かして、もう一度クリックします。六角形が描けます。パネルの円の直径の欄（赤枠）に、数字の4を入力して、Tabキーを押します。緑のチェックをクリックして、確定します。

二面幅（にめんはば）は、六角形の向かい合う2つの辺の距離です。六角レンチの「4 mm」は、この二面幅を表します。「内接円」は、六角形の辺に接する円なので、この円の直径が二面幅になります。

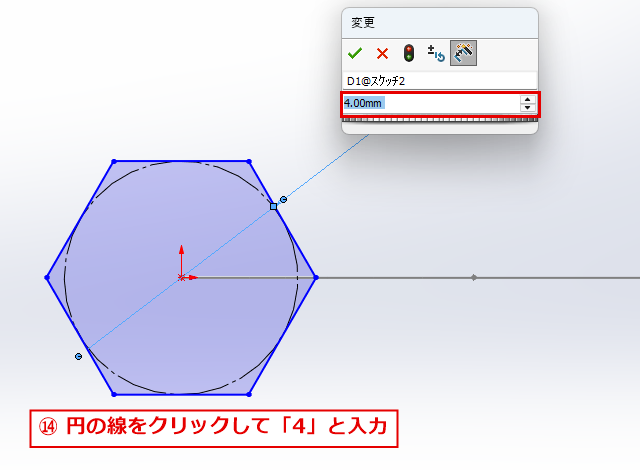

⑭ 「スマート寸法」で円の線をクリックし、「4」を入力

ツールバーの「スマート寸法」をクリックして、六角形の中の、破線の円の線をクリックします。少し離れた空いた場所をクリックすると、「変更」ダイアログが開きます。入力欄（赤枠）に、数字の4を入力して、Enterキーを押します。緑のチェックをクリックして、確定します。

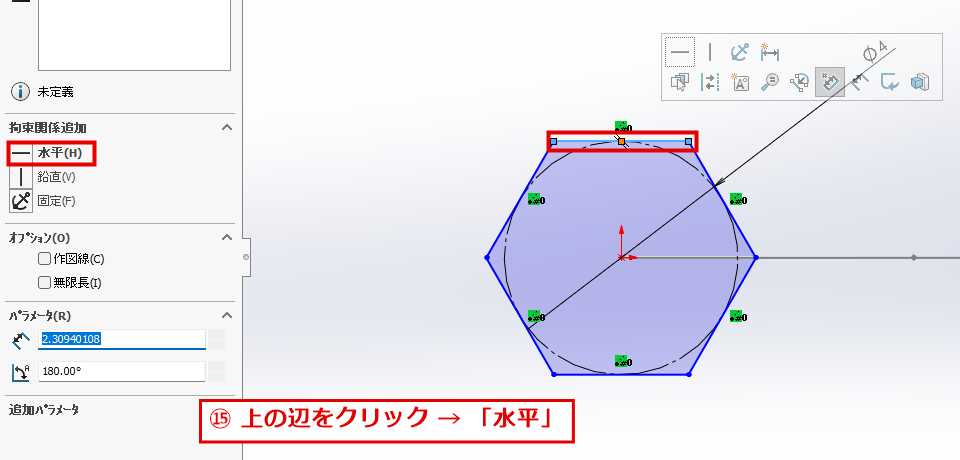

⑮ 上の辺をクリックして、「水平」をクリック

六角形の上の辺（赤枠）をクリックします。左側に「直線プロパティ」のパネルが開くので、「水平」（赤枠）をクリックします。上の辺が水平に固定され、六角形の向きが決まります。緑のチェックをクリックして、パネルを閉じます。

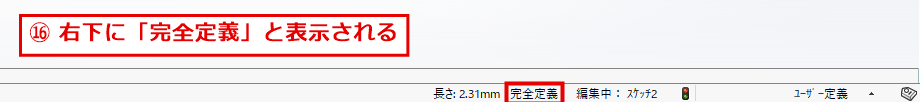

⑯ 「完全定義」と表示されていることを確認

画面右下に、「完全定義」（赤枠）と表示されていることを確認します。これは、大きさと位置がすべて決まった状態です。

⑰ 「スケッチ終了」をクリック

ツールバーの左端の「スケッチ終了」（赤枠）をクリックして、スケッチを終了します。これで、スケッチ2（断面）ができました。

スイープコマンドで形を作る

断面（スケッチ2）を、経路（スケッチ1）に沿って動かして、立体にします。

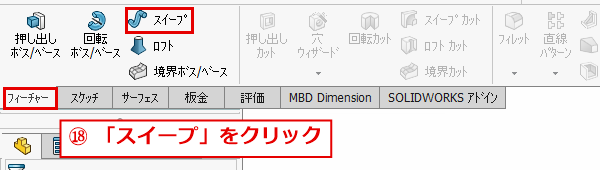

⑱ 「フィーチャー」タブの「スイープ」をクリック

ツールバーの「フィーチャー」タブ（赤枠）を選びます。「スイープ」（赤枠）をクリックします。左側に「スイープ」のパネルが開きます。

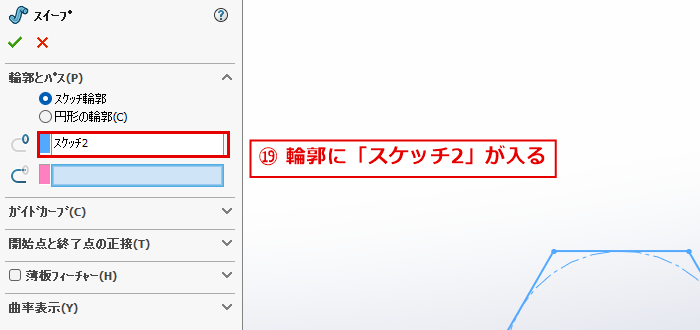

⑲ 輪郭に「スケッチ2」が入っていることを確認

パネルの「輪郭」の欄（赤枠）に、「スケッチ2」（六角形）が入っていることを確認します。入っていないときは、画面の六角形の線をクリックして、選びます。

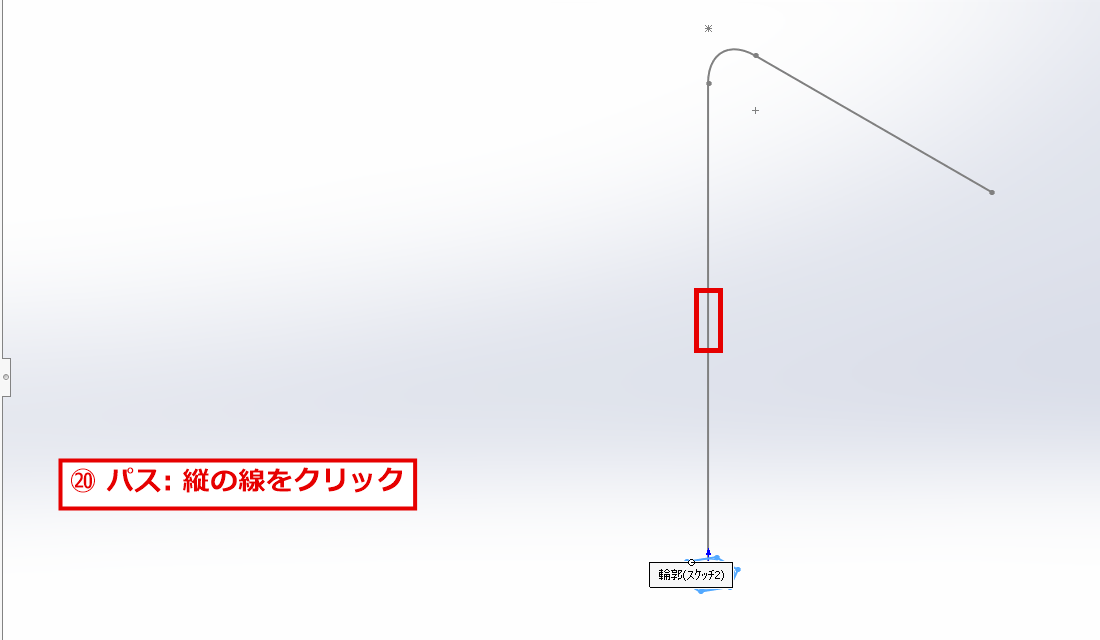

⑳ 経路の縦の線をクリック

パネルの「パス」の欄（ピンク色の欄）をクリックしてから、画面の経路（縦の線、赤枠）をクリックします。

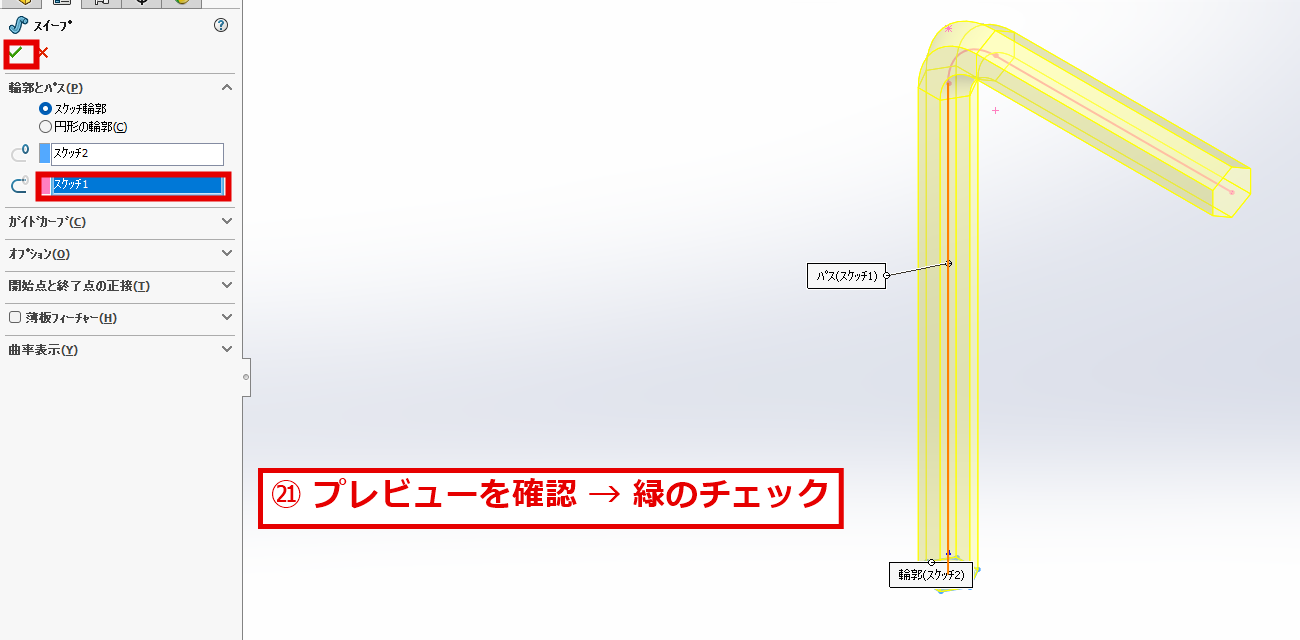

㉑プレビューを確認して、緑のチェックをクリック

パスの欄に「スケッチ1」が入り、プレビュー（黄色の立体）が表示されます。L字に曲がった、六角形の棒になっていることを確認して、パネル左上の緑のチェック（赤枠）をクリックします。ほかの項目は、初期の設定のままで構いません。

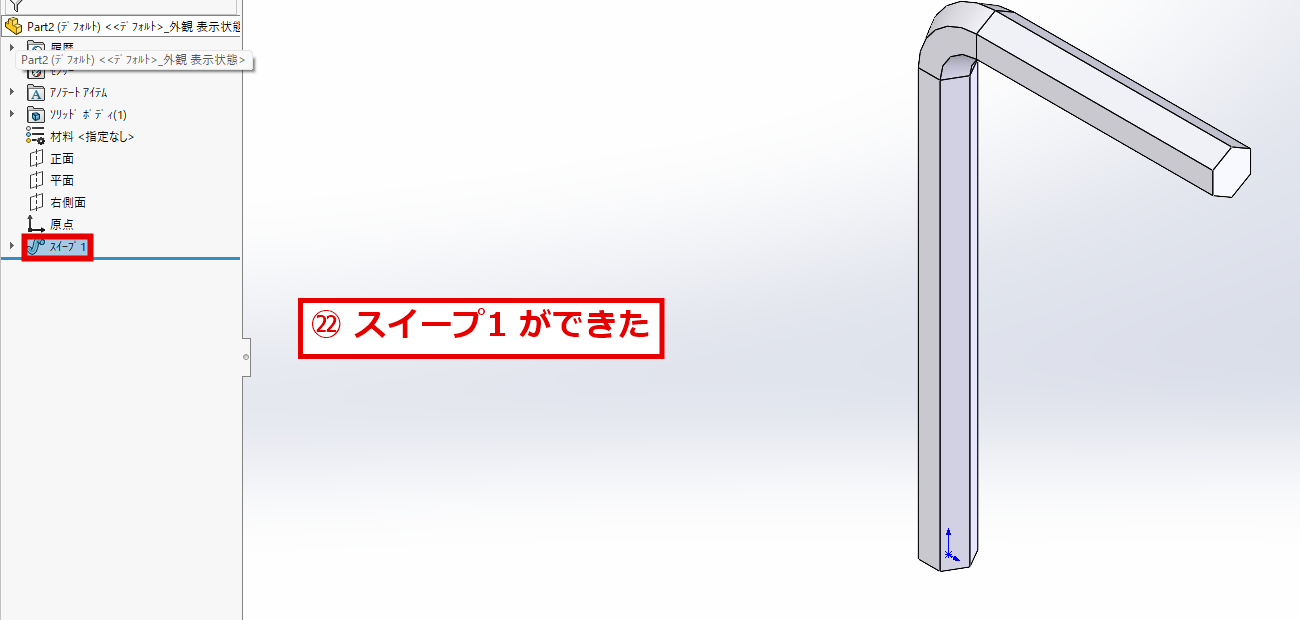

㉒スイープを使った3Dモデルが完成しました！

六角レンチの形ができました。デザインツリーには、「スイープ1」（赤枠）が追加されています。

断面を丸に変える

断面は、六角形以外にも変えられます。ここでは、丸（直径4 mm）に変えます。スイープには、スケッチを描かずに丸の断面を指定できる「円形の輪郭」という機能があります。

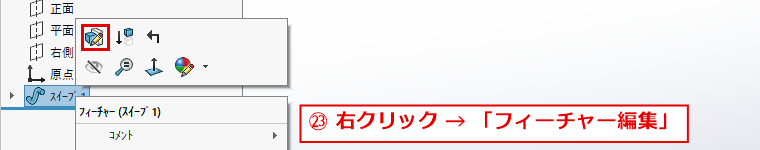

㉓スイープ1を右クリックして、「フィーチャー編集」をクリック

デザインツリーの「スイープ1」を右クリックします。上側のアイコンメニューの、一番左の「フィーチャー編集」（赤枠）をクリックします。

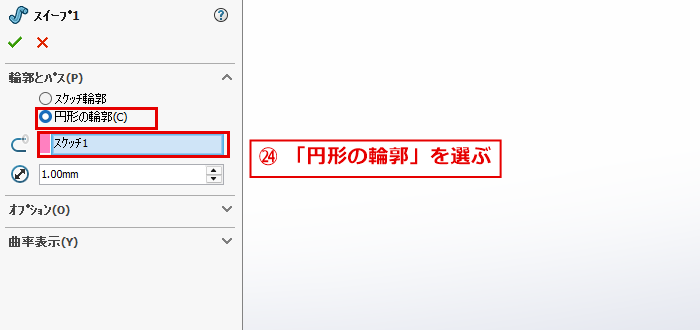

㉔「円形の輪郭」を選ぶ

パネルの「円形の輪郭」（赤枠）をクリックします。パスの欄（赤枠）に、経路の「スケッチ1」が入っています。

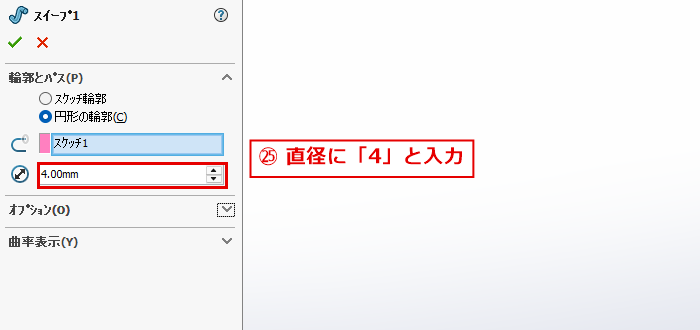

㉕直径に「4」を入力

パネルの直径の欄（赤枠）に、数字の4を入力して、Tabキーを押します。パネル左上の緑のチェックをクリックして、確定します。

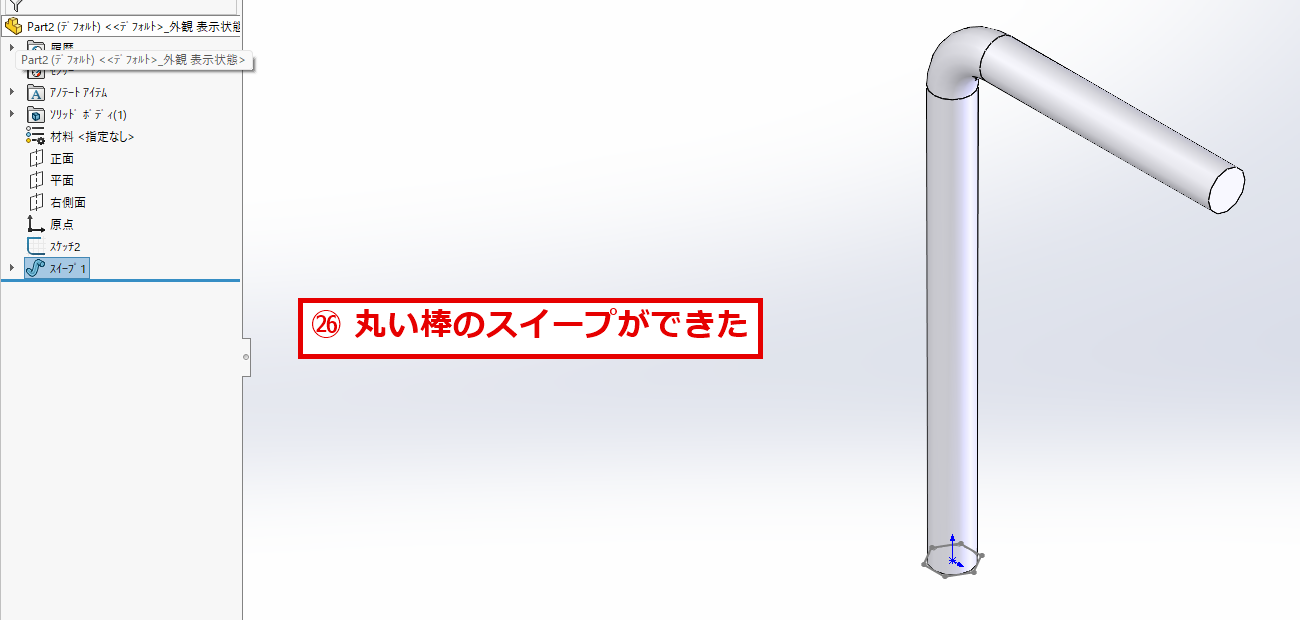

㉖丸い棒のスイープができました！

断面が丸の、曲がった棒になりました。六角形のスケッチ（スケッチ2）は、使われなくなりますが、デザインツリーに残ります。断面を六角形に戻したいときは、「フィーチャー編集」で「スケッチ輪郭」を選び、スケッチ2をもう一度選びます。

初心者が間違えやすいポイント

経路と断面は、別々のスケッチに描く：経路（L字）と断面（六角形）を、同じスケッチに描くことはできません。スケッチを、2つに分けます。
断面は、経路の始点に、経路と垂直な平面に描く：この記事では、経路の始点が原点で、縦の線が上向きなので、垂直な平面は「平面」です。断面が、経路の端から離れていると、思ったような形になりません。
経路は、つながった線で描く：経路の線がとぎれていると、うまくパスとして選べません。
「平面」と「正面」を取り違えない：経路を「正面」に描いたので、断面は「平面」に描きます。同じ「正面」に描くと、断面と経路が同じ平面に重なってしまいます。
緑のチェックで確定する：「寸法配置」「スケッチフィレット」「多角形」「スイープ」のパネルは、緑のチェックをクリックするまで、作業中の状態です。
スケッチは、完全定義にしておく：画面右下に「完全定義」と表示される状態にしておくと、あとから形が動いてしまうことがありません。

うまくいかない場合の確認事項

「スイープ」が、クリックできない（灰色）：スケッチ編集モードのままになっている可能性があります。ツールバーの左端が「スケッチ終了」になっていたら、クリックして、スケッチを終了してください。
輪郭やパスが選べない：スケッチの線の部分をクリックしてください。画面の左上のデザインツリー（フライアウト）から、「スケッチ1」「スケッチ2」を選ぶこともできます。
形が思ったものと違う：経路の寸法（縦50、横30、R5）と、断面の寸法（二面幅4）を、確認してください。
六角形の向きが違う：断面のスケッチで、上の辺に「水平」を付けたか、確認してください。
画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
