今回はSolidWorksでシェルの使い方について説明します。
シェルは、立体の中をくり抜いて、薄い壁の箱にするコマンドです。ケースやカバー、容器のような形を、手早く作れます。くり抜くときに、どの面を開けるかを選びます。
この記事では、60 mm × 40 mm × 10 mmの板を使って、次の4つを説明します。

1つの面を開ける
2つの面を開ける（3つ以上も同じ）
外側にシェル化する
1つの面だけ、壁の厚みを変える（マルチ厚み）

まだ押し出しの記事を見ていない方は、先にこちらを見てみてください。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、60 mm × 40 mm × 10 mmの板（押し出しで作ったもの）を開いておく
数値の単位はmmで入力します。この記事の画面では、数値の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

シェルの使い方

1つの面を選んで、箱にする

まず、板の大きな面を1つ開けて、壁の厚み2 mmの箱にします。

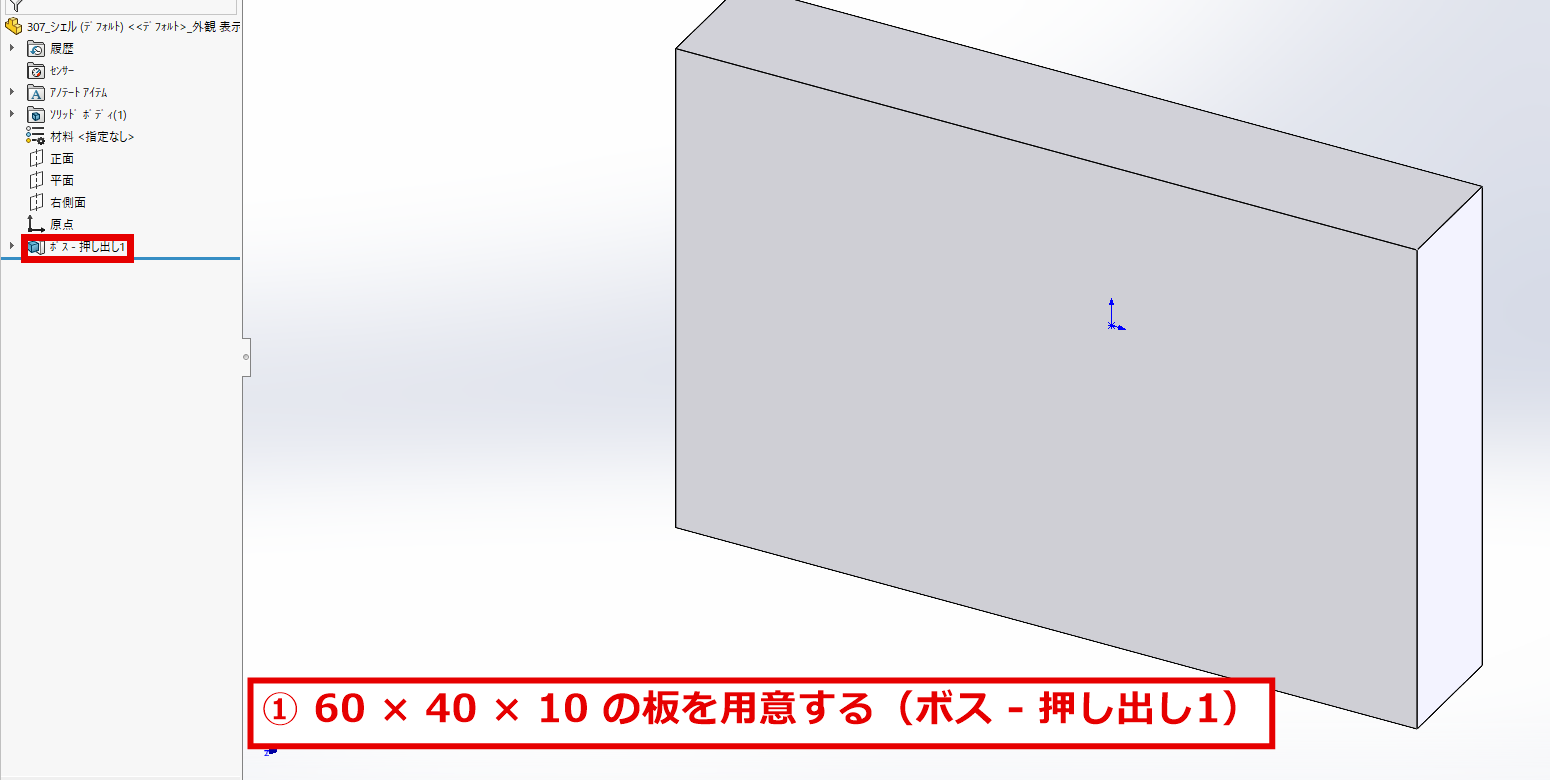

① 板を用意する

デザインツリーに、板を作った「ボス – 押し出し1」（赤枠）があることを確認します。板は、60 × 40 × 10です。

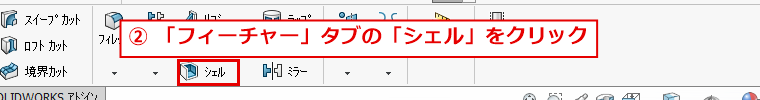

② 「フィーチャー」タブの「シェル」をクリック

ツールバーの「フィーチャー」タブを選び、「シェル」（赤枠）をクリックします。左側に「シェル」のパネルが開きます。

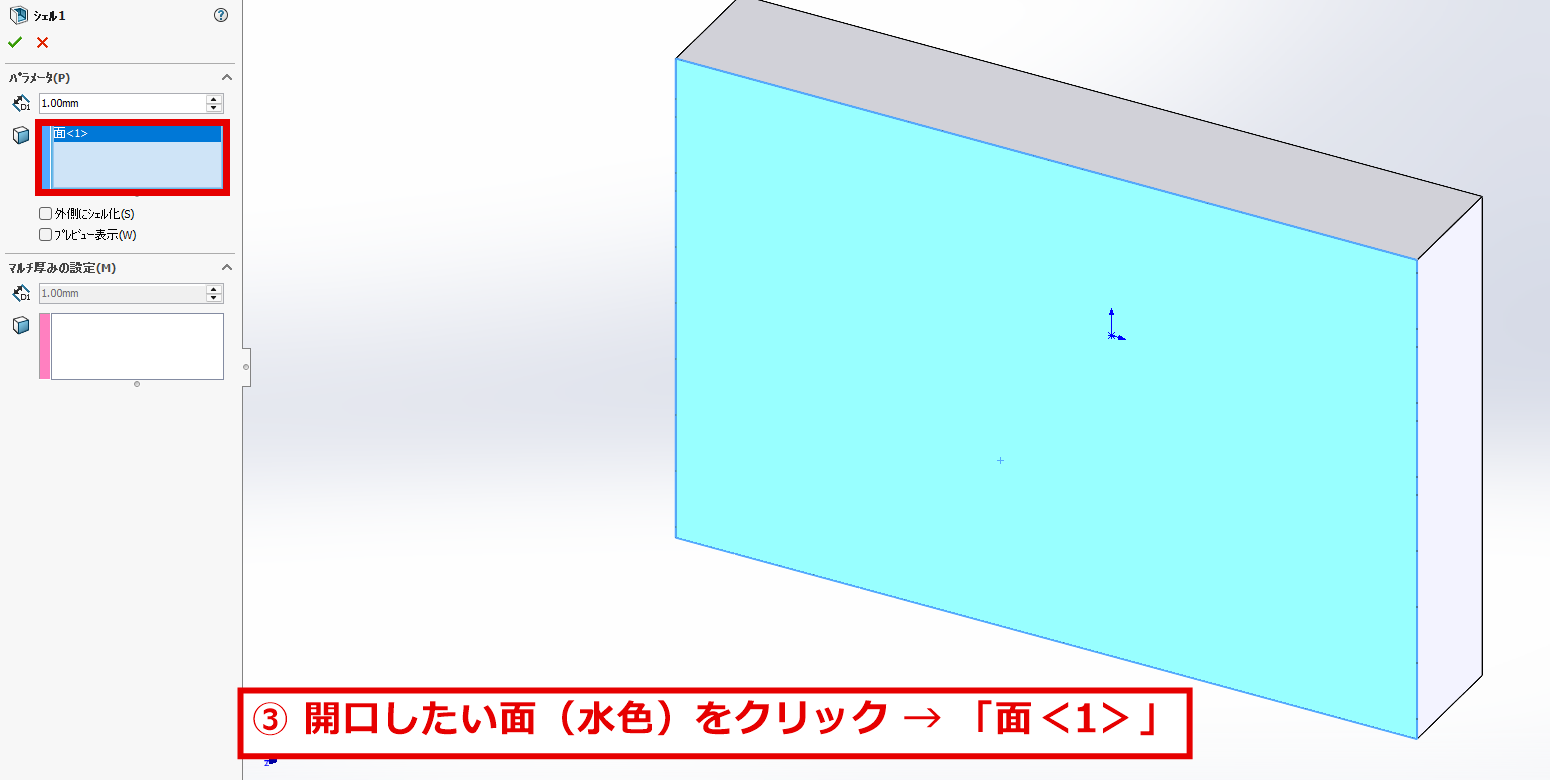

③ 開けたい面をクリック

開けたい面（手前に見えている大きな面）をクリックします。面が水色になり、パネルの「面＜1＞」（赤枠）の欄に、面が入ります。この欄に入った面が、くり抜かれて、開口する面になります。

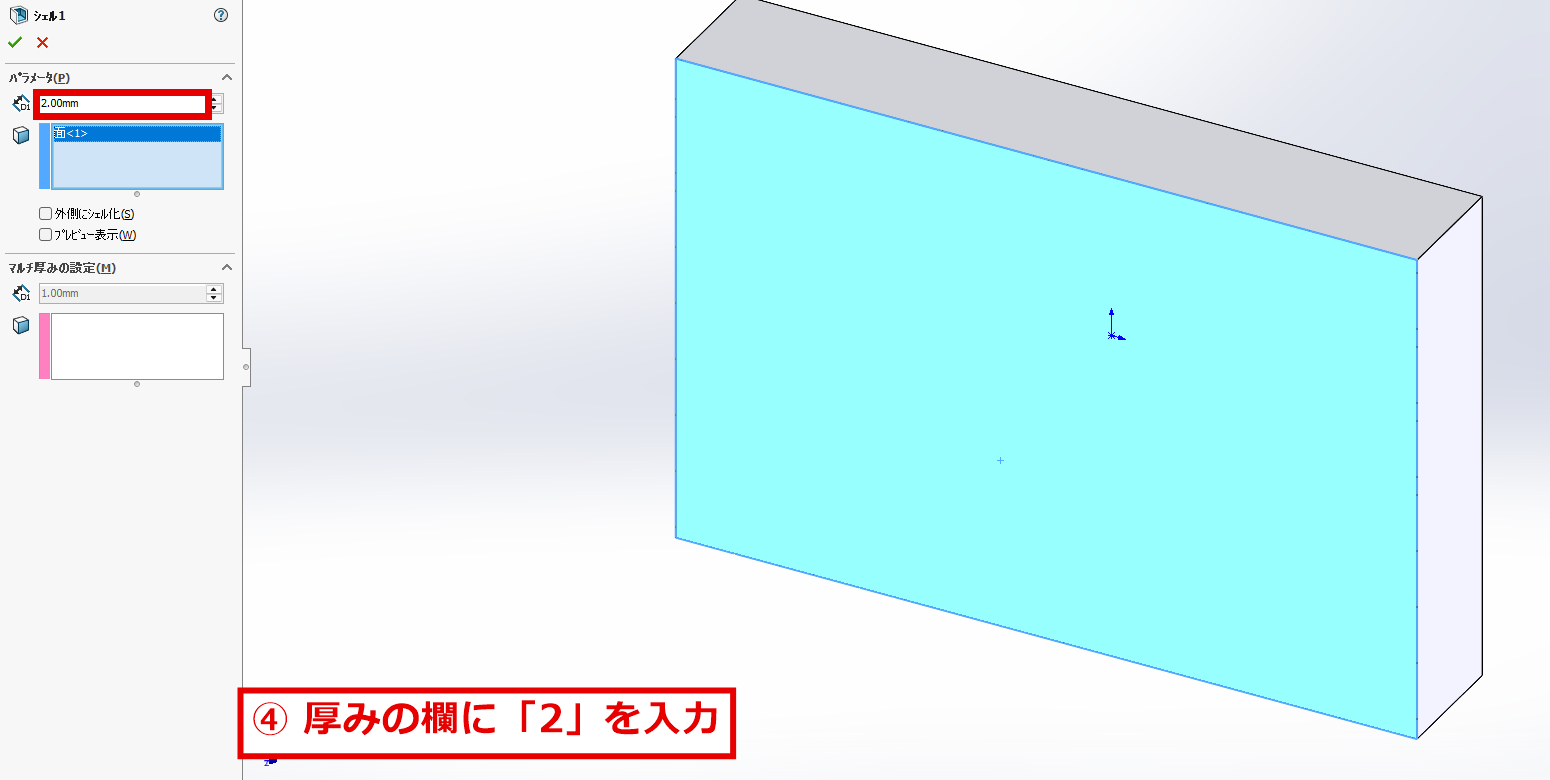

④ 厚みの欄に「2」を入力

パネルの「パラメータ」の、一番上の欄（赤枠）が、壁の厚みです。初期値は1.00 mmです。数字の2を入力して、Tabキーを押します。

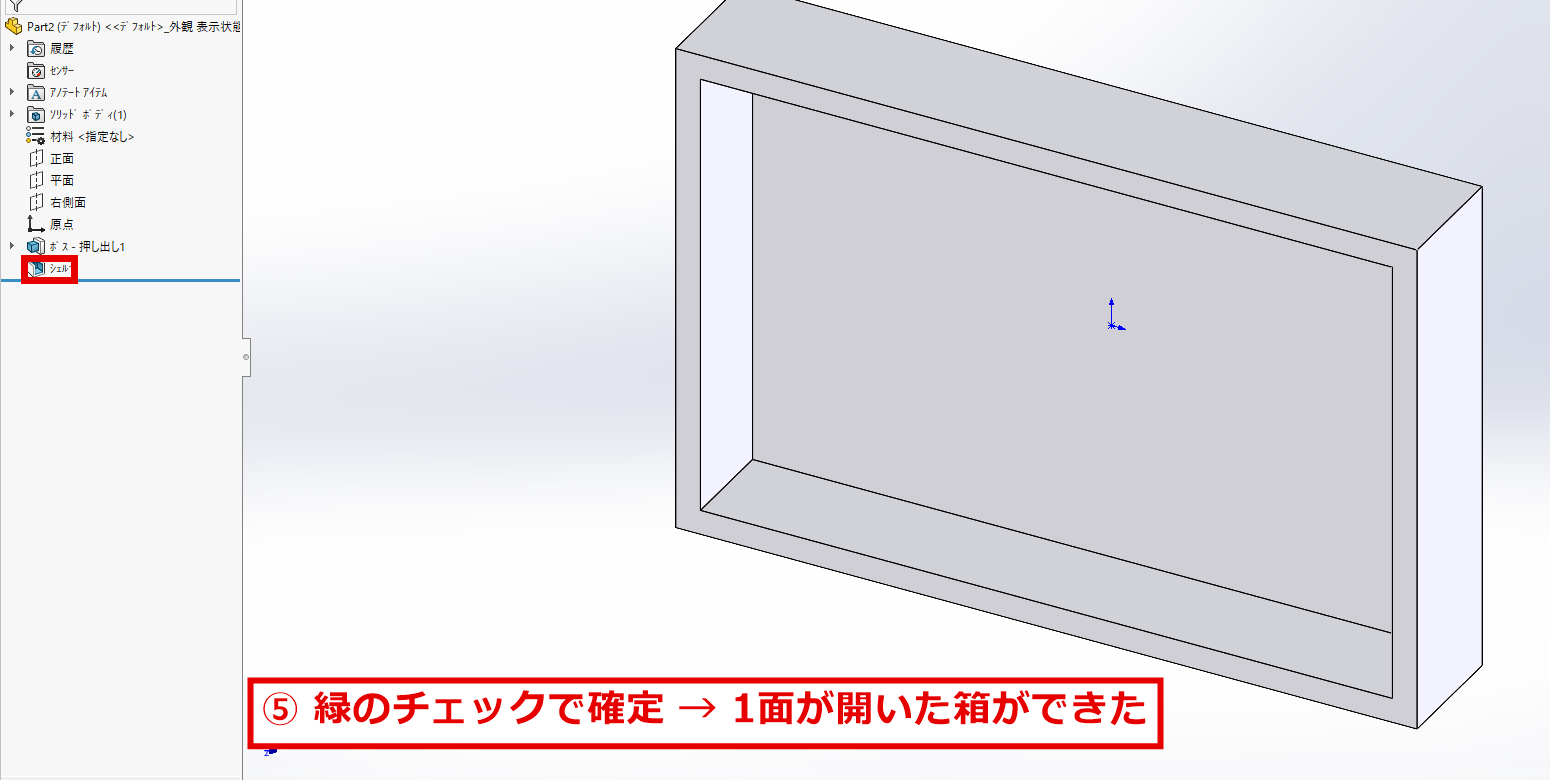

⑤ 緑のチェックで確定

パネル左上の緑のチェックをクリックして、確定します。選んだ1面が開いて、壁の厚みが2 mmの箱ができました。デザインツリーには、「シェル」（赤枠）が追加されています。

2つの面を選んで、2面を開ける

開けたい面は、複数選べます。続けて、2つの面を開けてみます。（1つ前のシェルを、「元に戻す」で消してから、同じ手順でやり直します。）

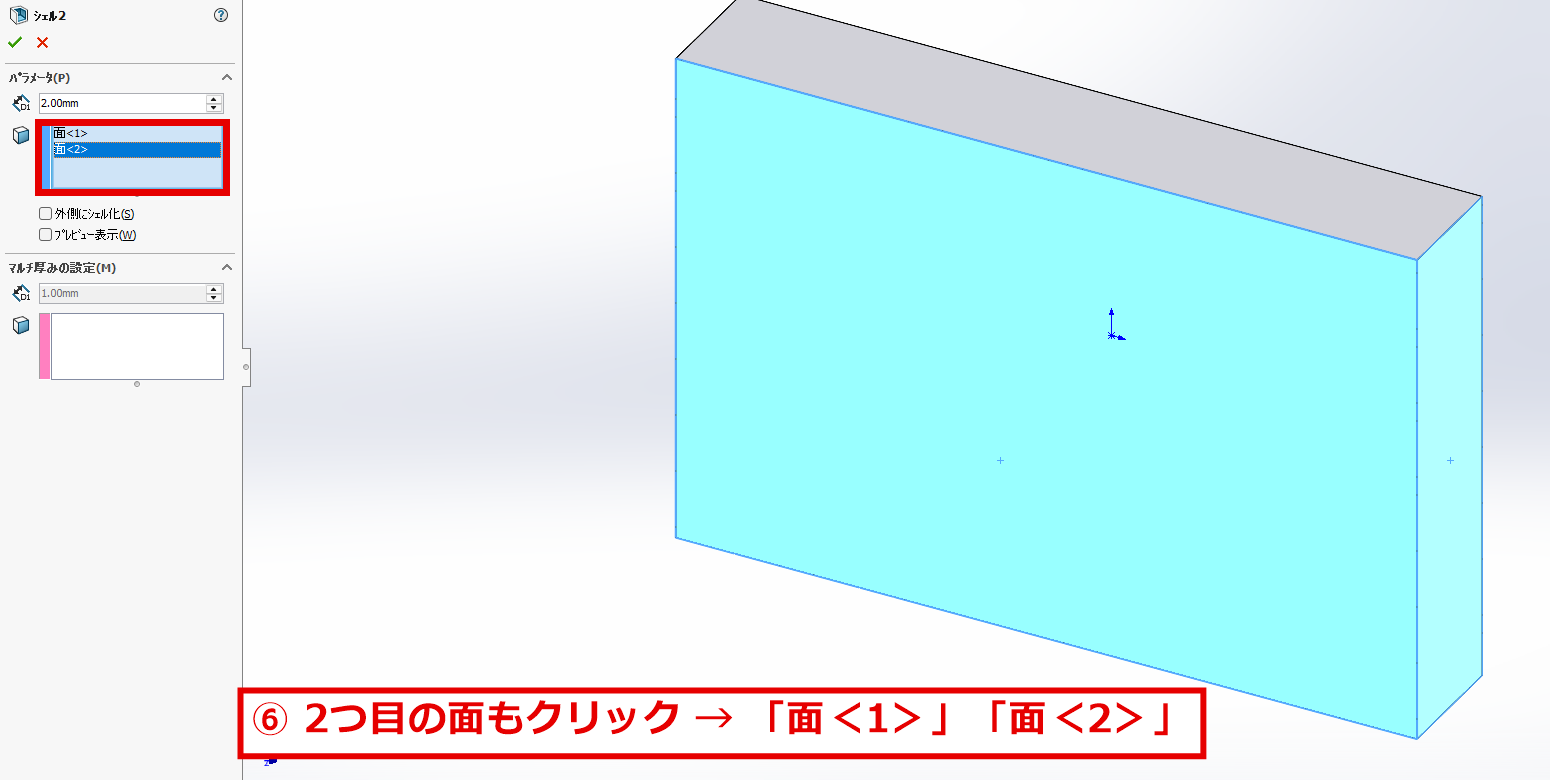

⑥ 2つ目の面も、クリック

手順③のあと、もう1つの面（右の細い側面）も、クリックします。パネルの「面＜1＞」「面＜2＞」（赤枠）の欄に、2つの面が入ります。厚みは、2 mmのままです。

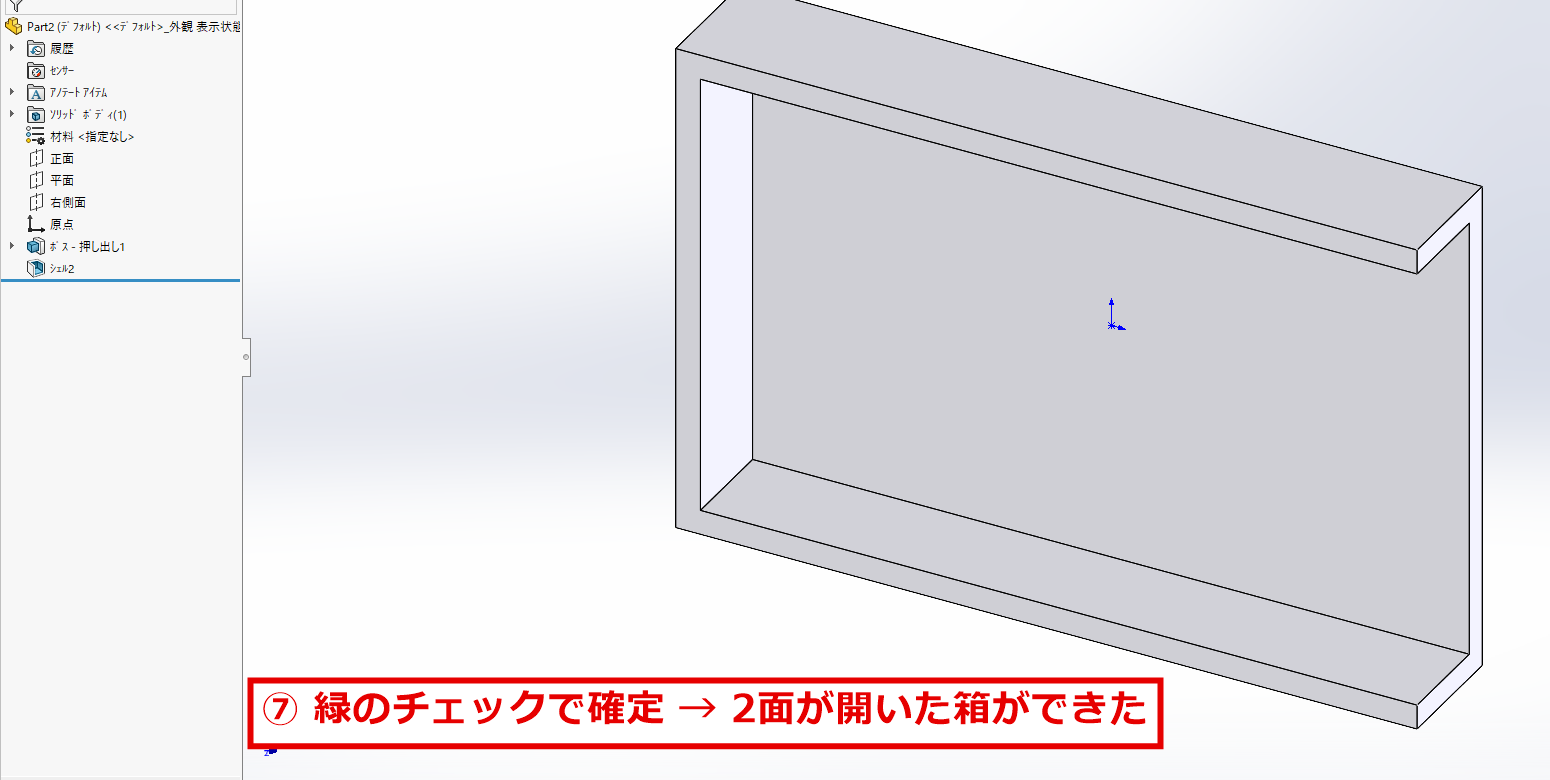

⑦ 緑のチェックで確定

緑のチェックをクリックして、確定します。選んだ2つの面が、どちらも開いた形ができました。デザインツリーには、「シェル」が追加されます。

3つ以上の面も、同じ操作です。開けたい面を、続けてクリックしていくと、欄に「面＜3＞」「面＜4＞」…と追加されます。選んだ面が、すべて開口します。選ばなかった面だけが、壁として残ります。

「外側にシェル化」で、外側に厚みを付ける

ここまでは、板の内側をくり抜きました。「外側にシェル化」を使うと、元の形を内側の空間として残し、外側へ厚みを付けられます。大きさが決まった中身（例：部品を入れる空間）の、外側のケースを作るときに便利です。

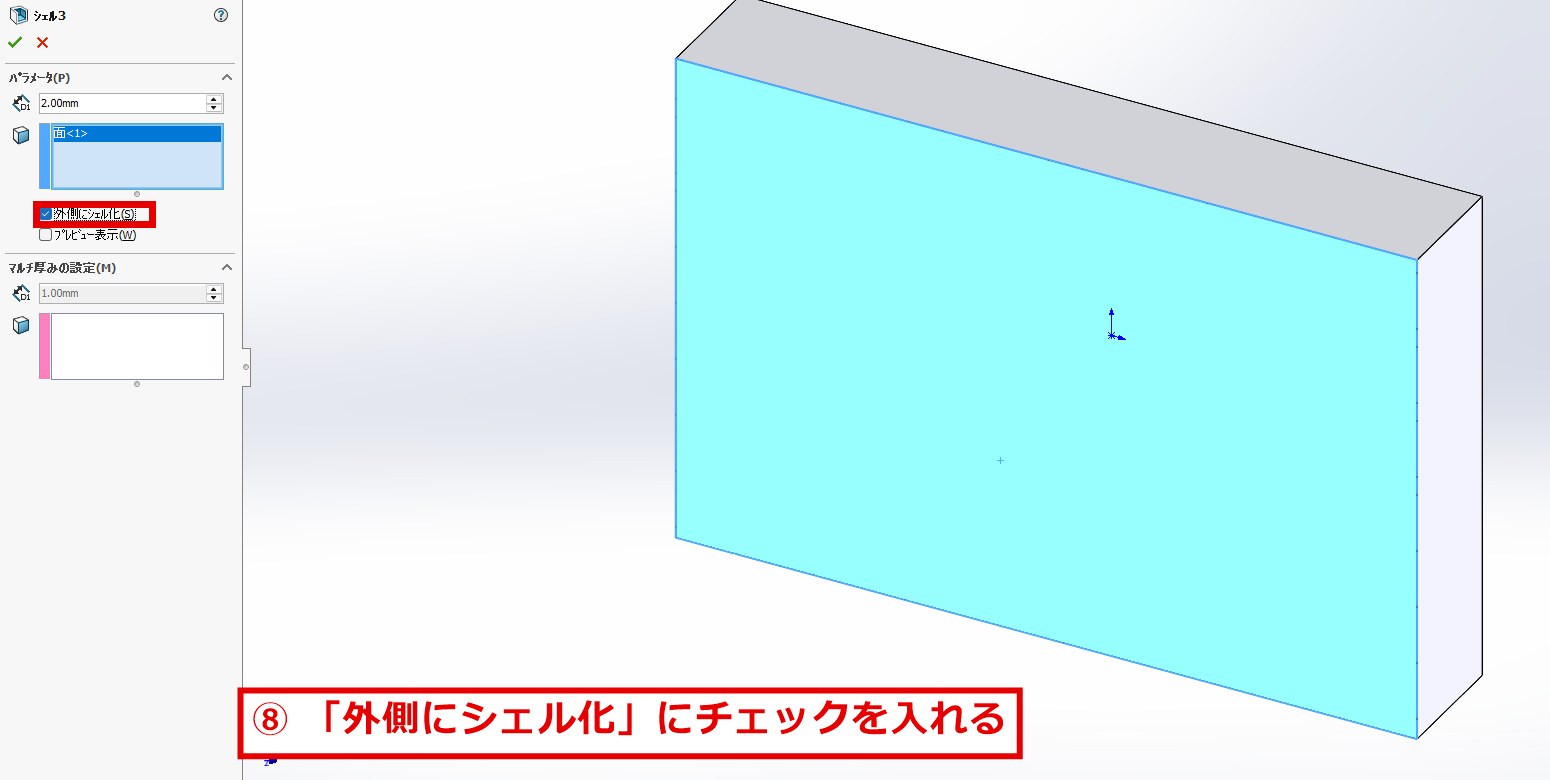

⑧ 「外側にシェル化」にチェックを入れる

手順③、④と同じように、面を選び、厚みに2を入力します。パネルの「外側にシェル化」（赤枠）に、チェックを入れます。

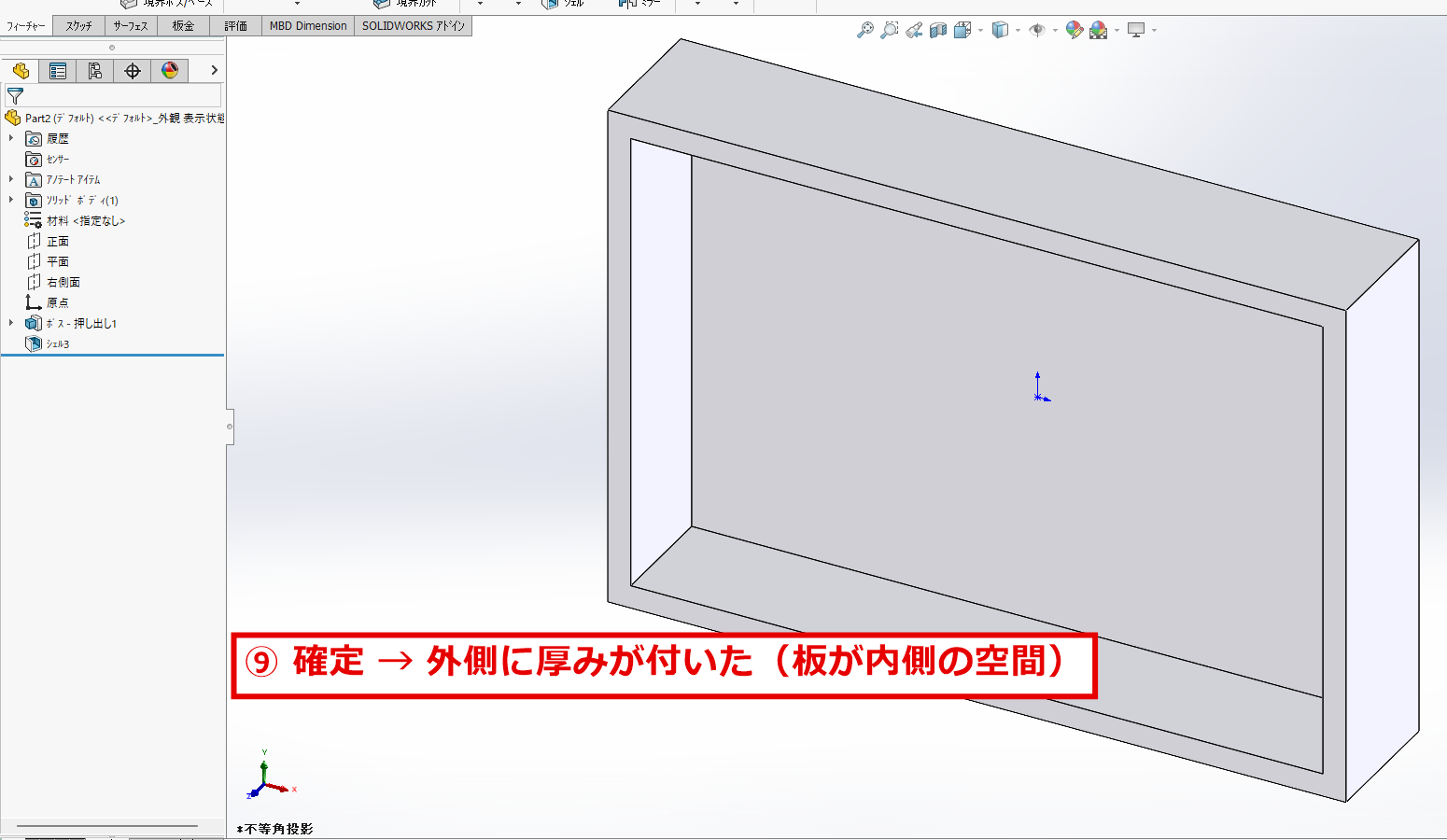

⑨ 緑のチェックで確定

緑のチェックをクリックして、確定します。元の板（60 × 40 × 10）が、そのまま内側の空間になり、外側に2 mmの壁が付きました。開けた面の側には、壁が付かないので、外形は64 × 44 × 12になります。

内側と外側の違い
・内側（初期の設定）：外形は、元の板のまま（60 × 40 × 10）。中が小さくなる。
・外側（チェックあり）：中が、元の板のまま（60 × 40 × 10）。外形が大きくなる（64 × 44 × 12）。

「マルチ厚みの設定」で、1つの面だけ厚みを変える

シェルの壁は、ふつう、すべて同じ厚みです。「マルチ厚みの設定」を使うと、選んだ面だけ、厚みを変えられます。ここでは、右の側面だけを、8 mmにします。ほかの壁は、2 mmのままです。

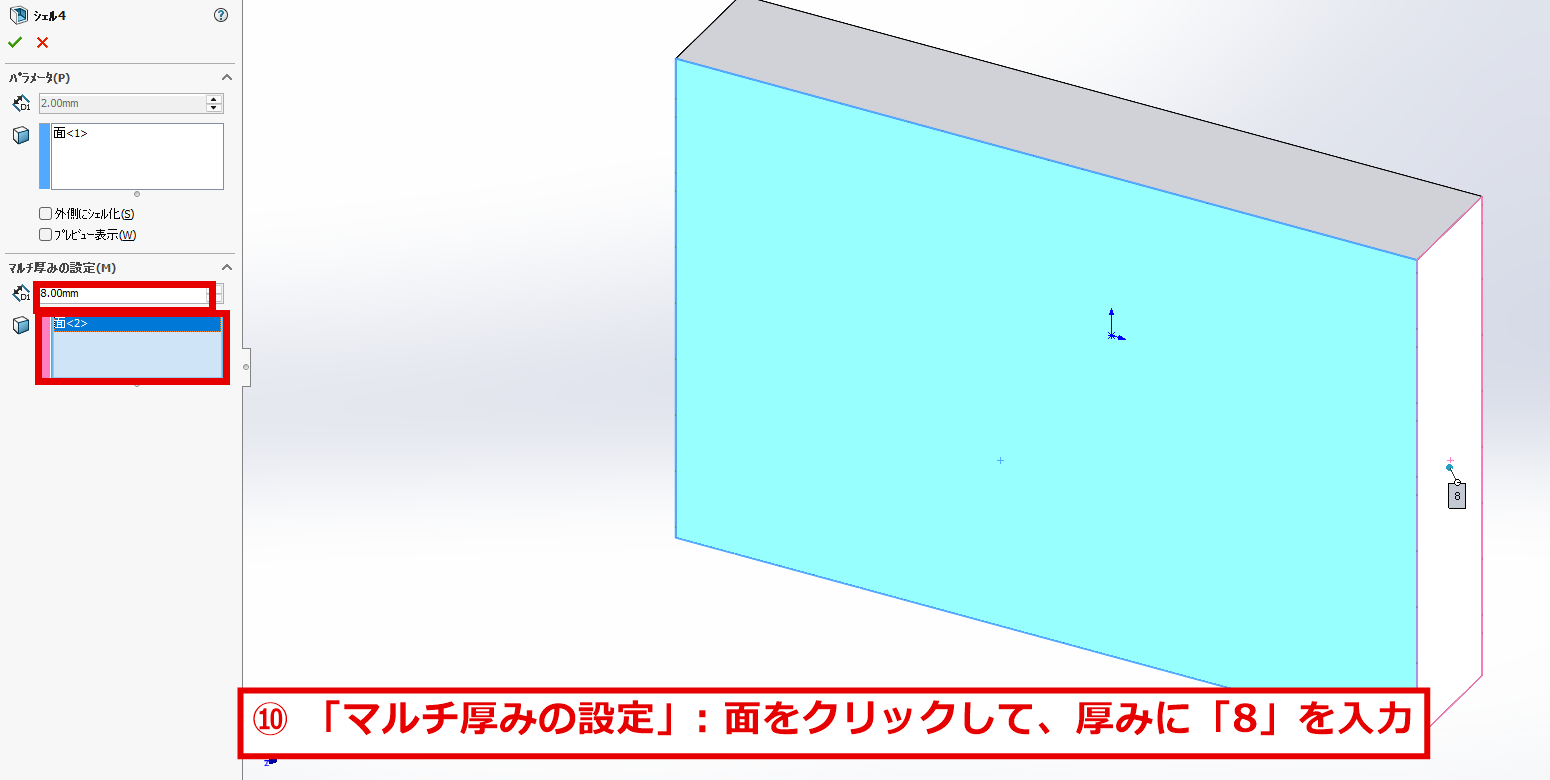

⑩ 「マルチ厚みの設定」で面をクリックし、厚みに「8」を入力

手順③、④と同じように、開けたい面を選び、厚みに2を入力します。次に、パネルの「マルチ厚みの設定」の下の欄（赤枠）をクリックしてから、厚みを変えたい面（右の側面）をクリックします。欄に「面＜2＞」が入ります。その上の厚みの欄（赤枠）に、数字の8を入力して、Tabキーを押します。

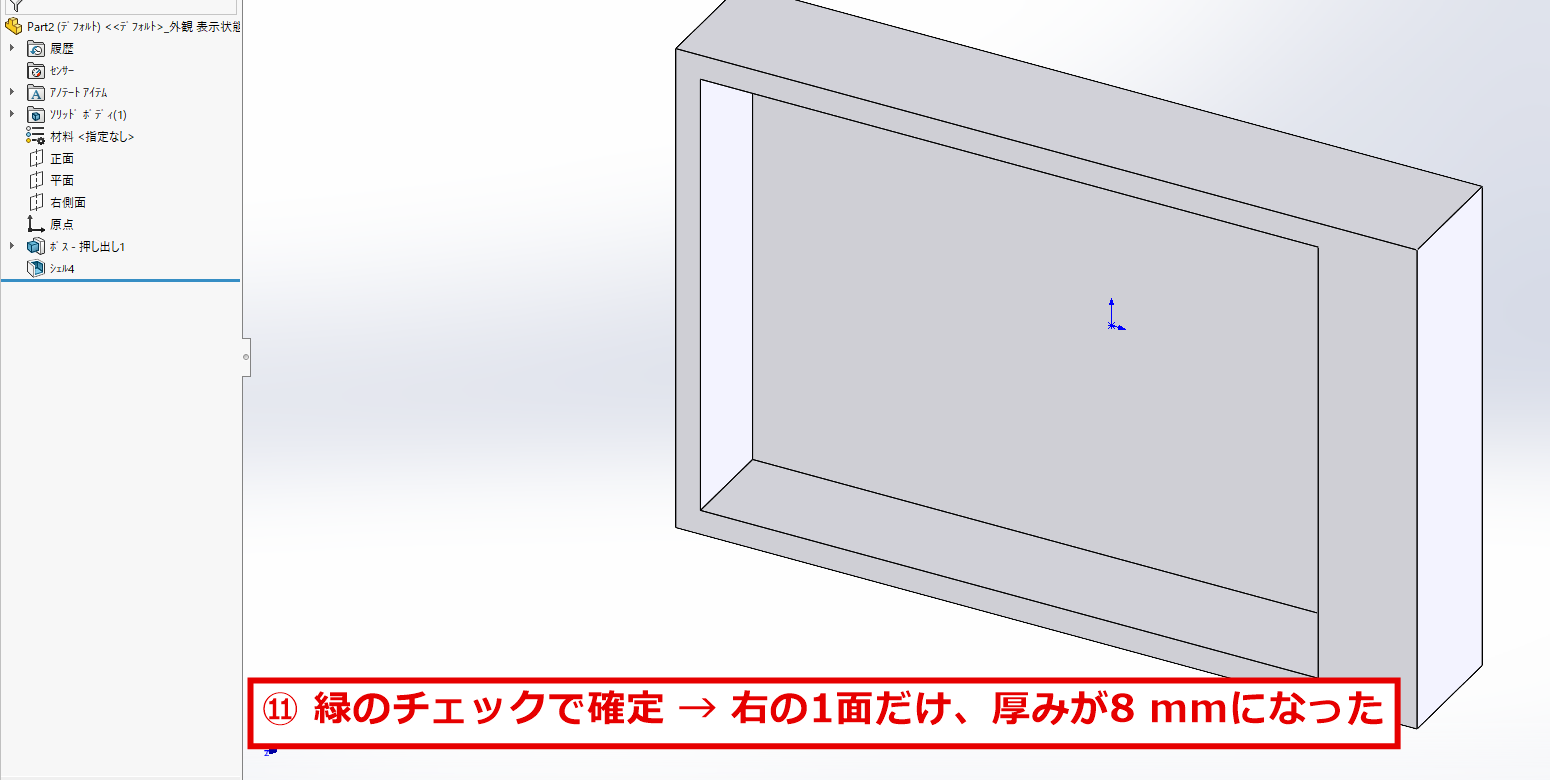

⑪ 緑のチェックで確定

緑のチェックをクリックして、確定します。右の壁だけが、8 mmの厚い壁になり、ほかの壁（2 mm）と、はっきり違う厚みになりました。ネジ穴を開ける壁だけを厚くしたいときなどに、使えます。

初心者が間違えやすいポイント

選んだ面が、「開く面」になる：シェルで選ぶ面は、残す面ではなく、くり抜いて開ける面です。面を1つも選ばないと、中が閉じた、中空の立体になります。
厚みの初期値は、1.00 mm：厚みの入力を忘れると、思ったより薄い壁になります。
厚みは、形に合わせる：厚みを大きくしすぎると、くり抜く空間がなくなって、エラーになります。
「外側にシェル化」は、前回の設定が残る：前に、チェックを入れていると、次にシェルを開いたときも、チェックが入ったままになることがあります。パネルを開いたら、確認してください。
マルチ厚みは、面を選んでから、厚みを入力する：面を選ぶ前は、マルチ厚みの厚みの欄は、グレーで入力できません。
緑のチェックで確定する：「シェル」のパネルは、緑のチェックをクリックするまで、作業中の状態です。

うまくいかない場合の確認事項

「シェル」が、クリックできない（灰色）：スケッチ編集モードのままになっている可能性があります。ツールバーの左端が「スケッチ終了」になっていたら、クリックして、スケッチを終了してください。
面が選べない：面の中ほど（エッジの線から離れたところ）をクリックしてください。
エラーが出て、確定できない：厚みが、大きすぎないか確認してください。この記事の板（高さ10 mm）では、2 mmが目安です。
形が思ったものと違う：「外側にシェル化」のチェックの有無と、開けた面、厚みの値を、確認してください。
画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
