【SolidWorks 基本操作①】押し出しについて

URLをコピーしました！

SolidWorksで3Dモデルを作る基本の流れは、スケッチ（平面上の2D図形）を描き、そこに厚みを付けて立体にすることです。この厚みを付けるコマンドが「押し出しボス/ベース」です。
今後3Dモデルを作っていく過程で、最も使用頻度が高いコマンドの一つですので、3DCADが初めての方はしっかりと覚えておきましょう！
この記事では、幅60 mm、高さ40 mm、厚さ10 mmの板（直方体）を作りながら、「スケッチ」「矩形中心」「スマート寸法」「押し出しボス/ベース」の使い方を順番に説明します。
操作画面のスクリーンショットを多く載せ、クリックする箇所は赤い枠で囲ってあります。SolidWorksの操作が初めての方向けの記事のため、画像が多い点はご了承ください。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、何も作っていない新規のパート（部品）を開いておく
数値の単位はmmで入力します。この記事の画面では、寸法の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

押し出しコマンドの流れ

平面に2Dスケッチを作成する

最初に、図形を描くための平面を選び、スケッチを開始します。

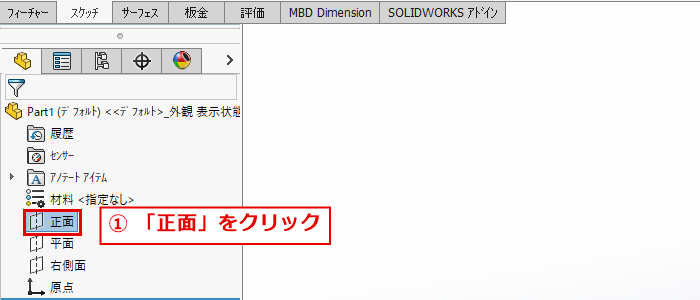

① 左側のデザインツリーで「正面」をクリック

画面左側のデザインツリーに、「正面」「平面」「右側面」の3つの基準平面が並んでいます。この中から、画像の赤枠の「正面」をクリックします。クリックすると、「正面」が青く選択された状態になります。

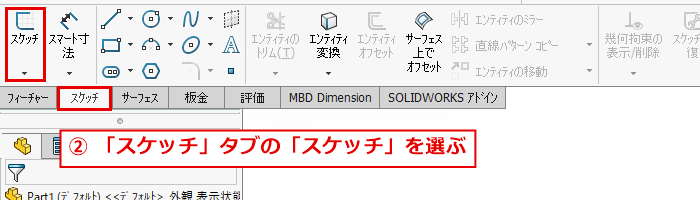

② 「スケッチ」タブの「スケッチ」をクリック

画面上部のツールバーで、「スケッチ」タブ（赤枠）を選びます。左端にある「スケッチ」（赤枠）をクリックすると、選んだ平面でスケッチが始まります。

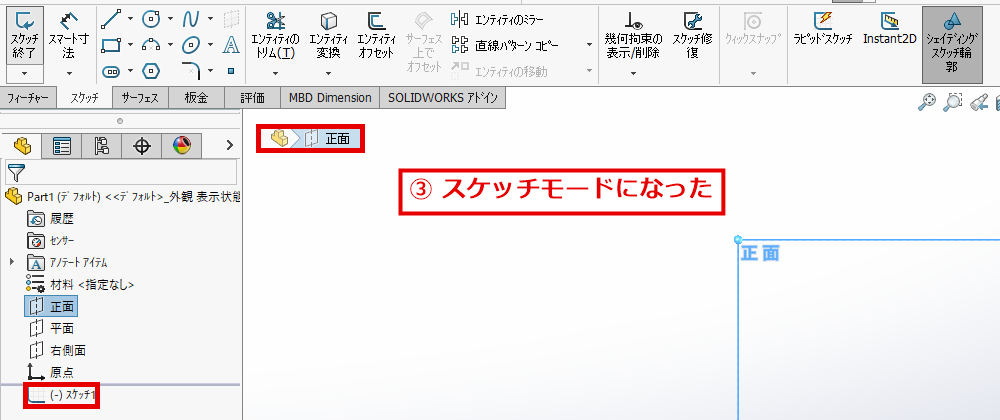

③ スケッチモードに切り替わったことを確認

スケッチが始まると、次のように画面が切り替わります。

ツールバーの左端が「スケッチ終了」に変わる
画面左上に「正面」（赤枠）と表示される
デザインツリーの下に「スケッチ1」（赤枠）が追加される
画面左下の表示が「*正面」になり、ビューが正面向きになる

長方形を描く

スケッチの平面に、矩形中心で長方形を描きます。矩形中心は、長方形の中心の位置と角の位置をクリックして描くコマンドです。中心を原点にすると、原点を中心にした長方形になります。この段階では、大きさは大まかで構いません。寸法は次の手順で決めます。

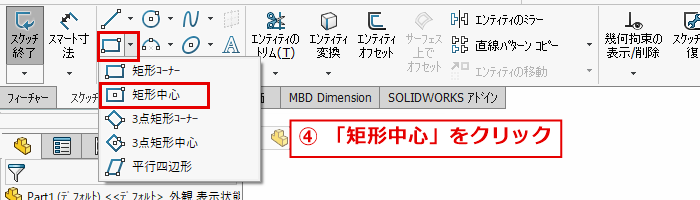

④ 「矩形中心」をクリック

ツールバーの左側にある、四角形のアイコンの右の「▼」（赤枠）をクリックします。メニューが開くので、「矩形中心」（赤枠）をクリックします。

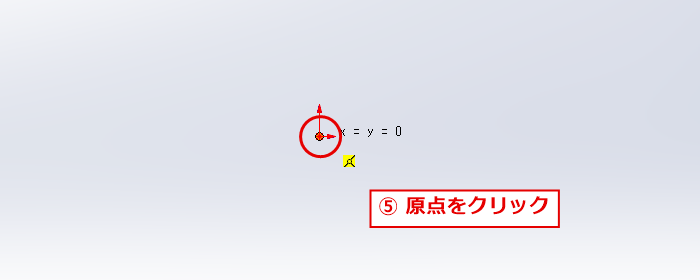

⑤ 原点をクリック

画面中央の、赤い矢印が出ている点が原点です。マウスを重ねると「x = y = 0」と表示されます。赤丸の位置をクリックして、長方形の中心を決めます。

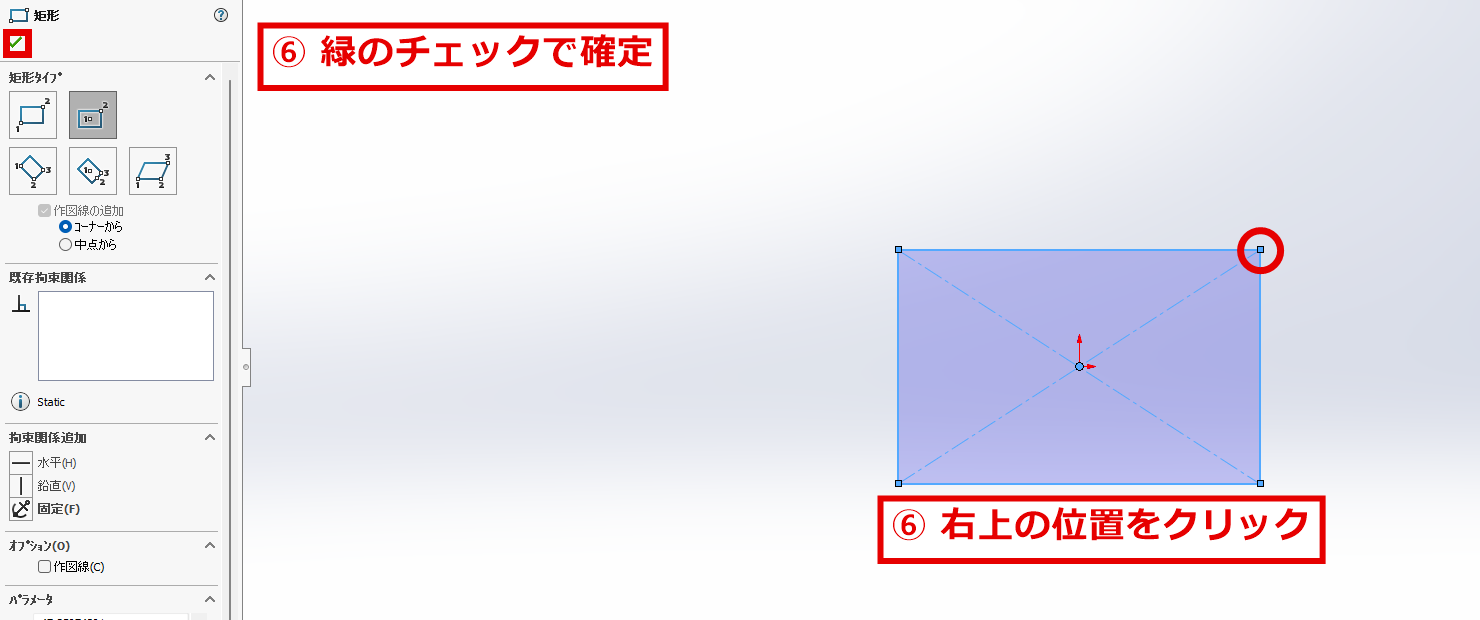

⑥ 右上の適当な箇所をクリックして、緑のチェックで確定

マウスを右上に動かして、赤丸のあたりでクリックします。数値はおよそで構いません。長方形が描かれると、左側に「矩形」のパネルが表示されます。パネル左上の緑のチェック（赤枠）をクリックして、長方形を確定します。

寸法を入れる（スマート寸法）

描いた長方形の大きさを、スマート寸法で数値に決めます。横を60、縦を40にします。

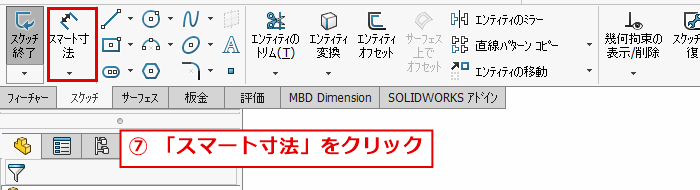

⑦ 「スマート寸法」をクリック

ツールバーの左側にある「スマート寸法」（赤枠）をクリックします。

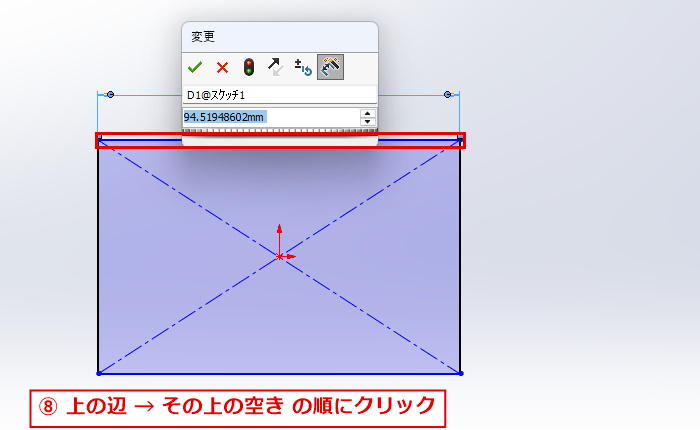

⑧ 長方形の上の辺をクリックし、その上の空いた場所をクリック

1回目は長方形の上の辺（赤枠）、2回目は辺より少し上の空いた場所をクリックします。2回目にクリックした位置に寸法が置かれ、「変更」ダイアログが開きます。入力欄には、およその値（この画面では94.52 mm）が入っています。

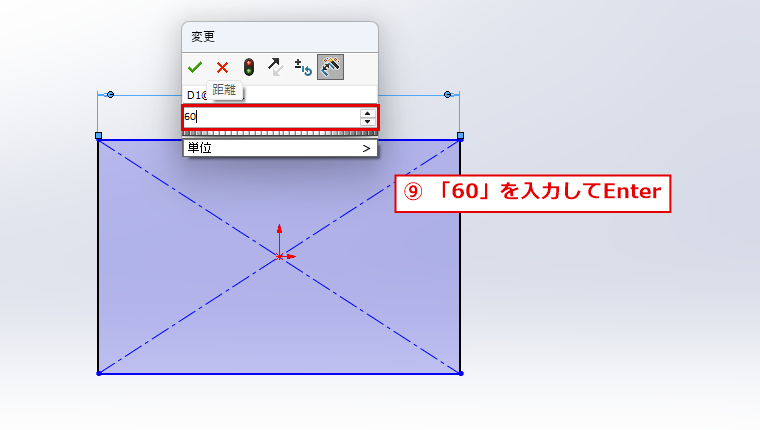

⑨ 入力欄に「60」と入力して、Enterキーを押す

「変更」ダイアログの入力欄（赤枠）に、数字の60を入力して、Enterキーを押します。単位はmmです。長方形の横の長さが60 mmになります。

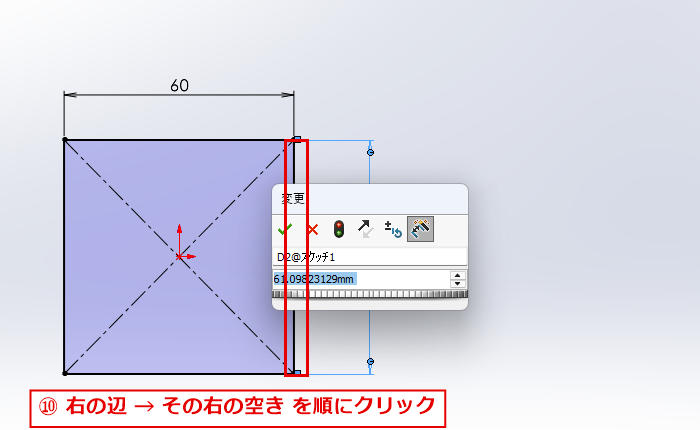

⑩ 同様の操作で、長方形の右の辺をクリックし、その右の空いた場所をクリック

横の寸法と同じ手順で行います。「スマート寸法」はそのまま使えます。1回目は長方形の右の辺（赤枠）、2回目は辺より右側の空いた場所をクリックします。「変更」ダイアログが開きます。この画面では、縦の入力欄に61.10 mmが入っています。

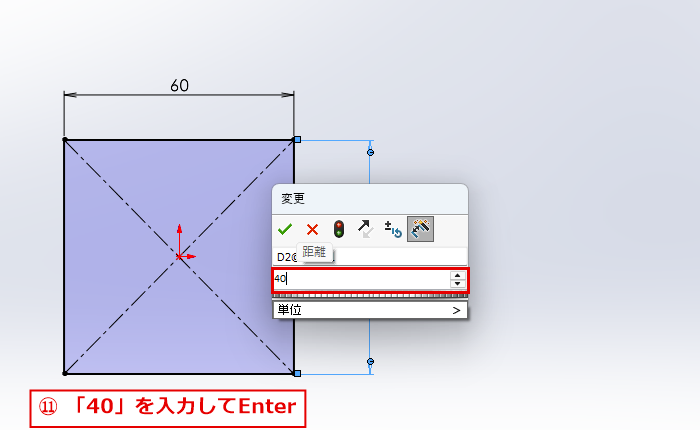

⑪ 入力欄に「40」と入力して、Enterキーを押す

入力欄（赤枠）に数字の40を入力して、Enterキーを押します。

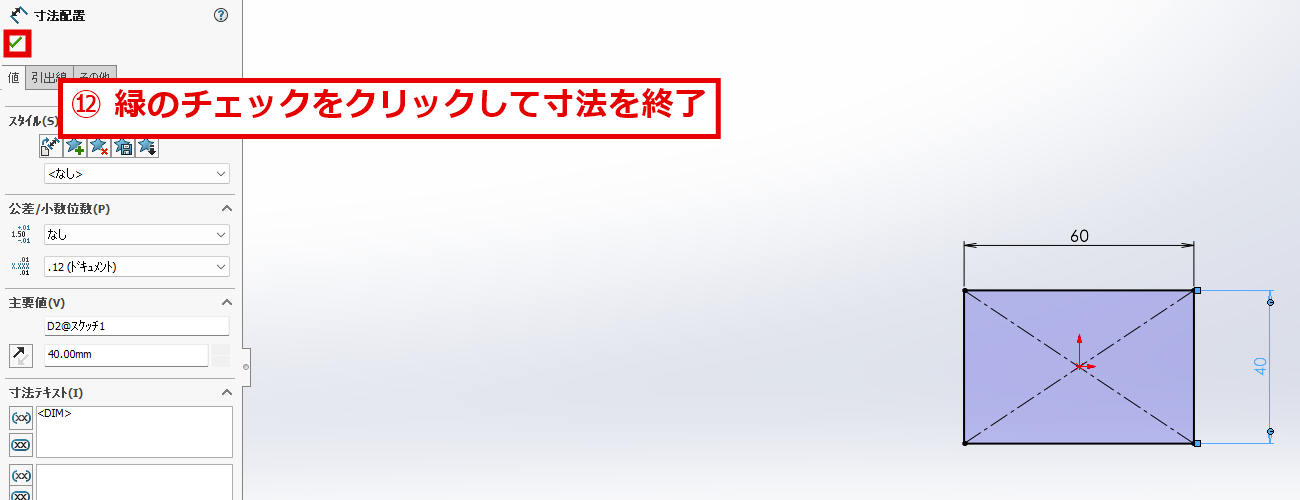

⑫ 緑のチェックをクリックして、寸法の入力を終了

長方形の上に60、右に40の寸法が入ります。左側の「寸法配置」パネルの緑のチェック（赤枠）をクリックして、寸法の入力を終了します。このとき、画面右下の表示は「完全定義」になっています。完全定義は、図形の大きさと位置がすべて決まっている状態を表します。

スケッチを終了する

図形を描く作業が終わったら、スケッチを終了します。この記事では、スケッチを終了してから押し出しを行います。

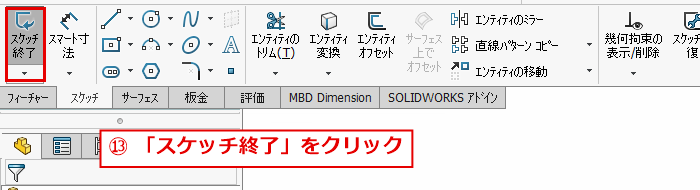

⑬ 「スケッチ終了」をクリック

ツールバーの左端にある「スケッチ終了」（赤枠）をクリックします。スケッチが終了すると、ツールバーの左端が「スケッチ」に戻り、デザインツリーの「スケッチ1」が選択された状態になります。

押し出しコマンドで、スケッチを3D化する

描いた長方形に厚みを付けて、立体にします。厚みは10 mmにします。

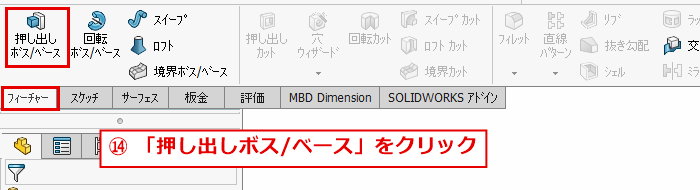

⑭ 「フィーチャー」タブの「押し出しボス/ベース」をクリック

ツールバーの「フィーチャー」タブ（赤枠）を選びます。左端にある「押し出しボス/ベース」（赤枠）をクリックします。「ボス」は、材料を足して立体を作る操作を意味します。クリックすると、左側に「ボス – 押し出し」のパネルが開きます。ビューが斜めの向きに変わり、画面にプレビュー（黄色の立体）が表示されます。

SolidWorksはスケッチ終了を押さなくても、フィーチャタブに切り替えてそのまま押し出しコマンドを選択しても同じ操作が可能です。

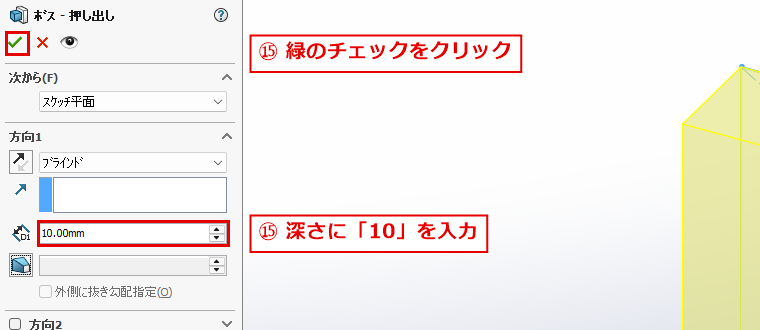

⑮ 「深さ」に「10」と入力して、緑のチェックをクリック

「ボス – 押し出し」パネルの「方向1」にある、深さの入力欄（赤枠）を確認します。初期値は1.00 mmで、プレビューは薄い板になっています。この欄に数字の10を入力して、Tabキーを押すと、入力欄が「10.00mm」になり、プレビューの厚みが変わります。厚みが付いていることを確認して、パネル左上の緑のチェック（赤枠）をクリックします。ほかの項目は、初期の設定のままで構いません。

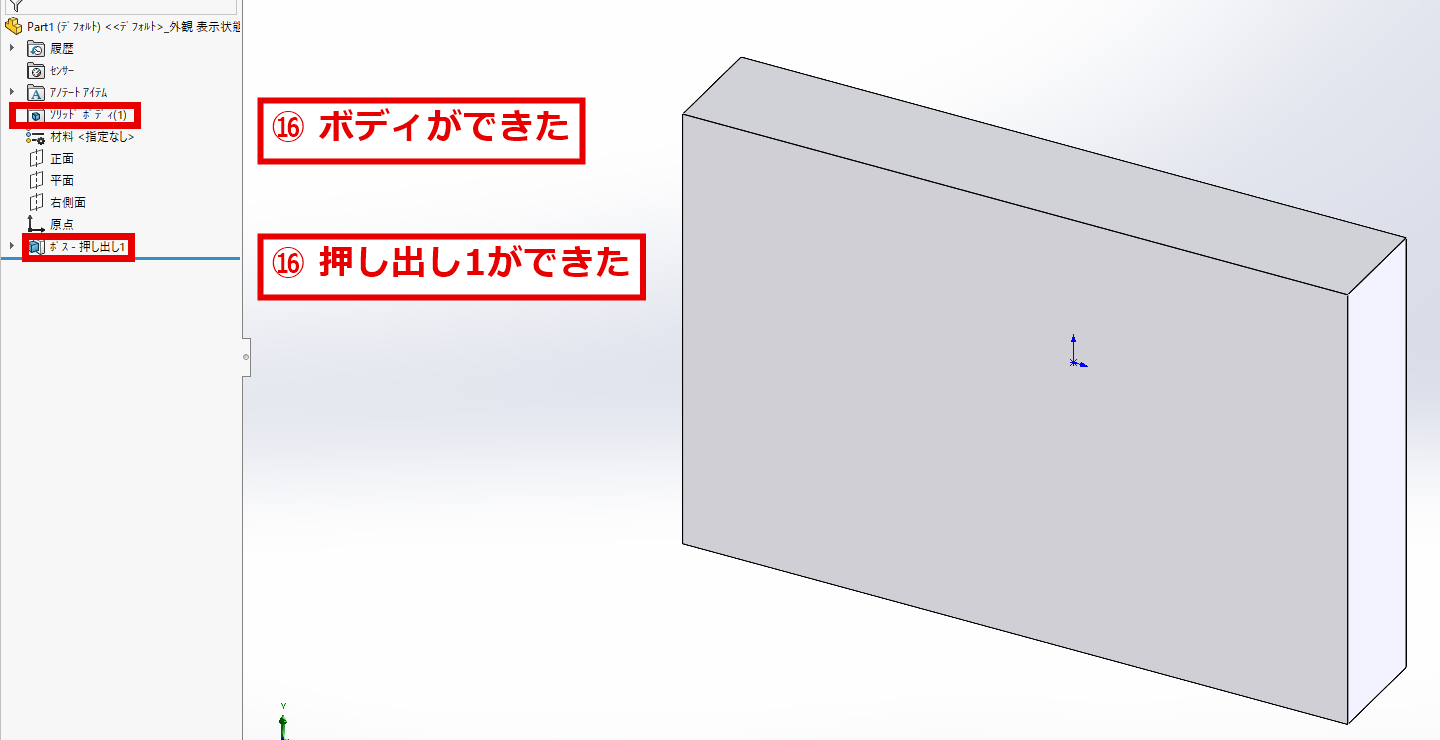

⑯ 無事3Dモデルが完成しました！

画面中央に、幅60 mm、高さ40 mm、厚さ10 mmの板が表示されます。左側のデザインツリーには、「ソリッドボディ(1)」（赤枠）と「ボス – 押し出し1」（赤枠）が追加されています。ソリッドボディは、押し出しで作られた3Dの立体を表します。ボス – 押し出し1は、今回作ったフィーチャーです。

体積で確認する方法もあります。60 × 40 × 10 ＝ 24,000 mm³です。この記事の手順で作った板の体積を、SolidWorksの質量特性の計算で確認したところ、24,000 mm³になりました。

初心者が間違えやすいポイント

スケッチの平面を間違えない：選ぶ平面によって、図形を描く向きが変わります。この操作では、正面向きになる「正面」を選びます。スケッチが始まると、画面左下の表示が「*正面」になります。
「変更」ダイアログの初期値は、仮の数値：寸法を置くと、およその値（この操作では94.52 mmや61.10 mm）が入っています。数字を入力せずにEnterを押すと、その値のまま確定されます。必ず、目的の数値を入力してからEnterを押してください。
押し出しの深さの初期値は1.00 mm：「ボス – 押し出し」パネルを開いた直後の深さは1.00 mmです。10に変更し忘れると、薄い板ができます。
緑のチェックで確定する：「矩形」「寸法配置」「ボス – 押し出し」のパネルは、左上の緑のチェックをクリックするまで、作業中の状態です。プレビューが表示されただけで操作を終えないようにしてください。
スケッチを終了してから押し出しを行う：スケッチ中は、ツールバーの左端が「スケッチ終了」になっています。この記事では、先に「スケッチ終了」をクリックしてから、押し出しを行います。
単位を確認する：数値の単位はmmです。「変更」ダイアログの入力欄に「mm」と表示されます。

うまくいかない場合の確認事項

押し出しのプレビューが表示されない：スケッチを終了しているか、「ボス – 押し出し」のパネルが開いているか、深さに数値が入力されているかを確認してください。
板が薄い、または厚さが違う：「ボス – 押し出し」パネルの深さの入力欄を確認してください。数値を入力したあと、Tabキーを押すと、入力欄の表示とプレビューが更新されます。
「ソリッドボディ」がデザインツリーにない：「ボス – 押し出し」のパネルの緑のチェックをクリックしていない可能性があります。パネルが開いたままになっていないか、確認してください。
画面の表示が違う：SolidWorksのバージョンや設定によって、アイコンの配置や名称が異なる場合があります。ツールバーの上にマウスを重ねると、コマンド名が表示されます。
