今回はSolidWorksの材料の設定と、質量特性（質量・体積・重心を調べる機能）について説明します。
部品に材料（鉄やアルミなど）を設定すると、SolidWorksが、その材料の密度（単位体積あたりの質量）をもとに、部品の質量（重さ）と重心（重さの中心）を計算してくれます。部品の重さは、運搬、強度、コストなどを考えるときに、設計で必ず確認する数値です。
この記事では、押し出しの記事で作った60 × 40 × 10 mmの板に、「1023 炭素鋼板 (SS)」という材料を設定して、質量と重心を確認します。最後に、手計算でも質量を求めて、SolidWorksの結果と合うことを確かめます。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、押し出しの記事で作った60 × 40 × 10 mmの板の部品を開いておく
数値の単位はmmです。質量はg（グラム）で表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

材料の設定と質量特性

材料を設定する

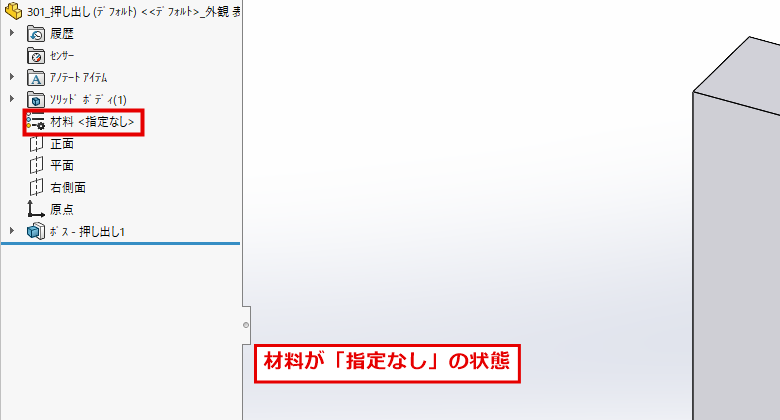

まず、今の状態を確認します。左側のデザインツリーに、「材料＜指定なし＞」（赤枠）と表示されています。材料が、まだ決まっていない状態です。

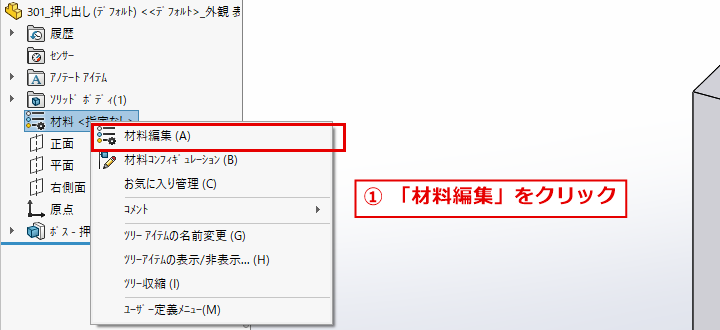

① 「材料」を右クリックして、「材料編集」をクリック

デザインツリーの「材料＜指定なし＞」を右クリックします。メニューが開くので、「材料編集」（赤枠）をクリックします。

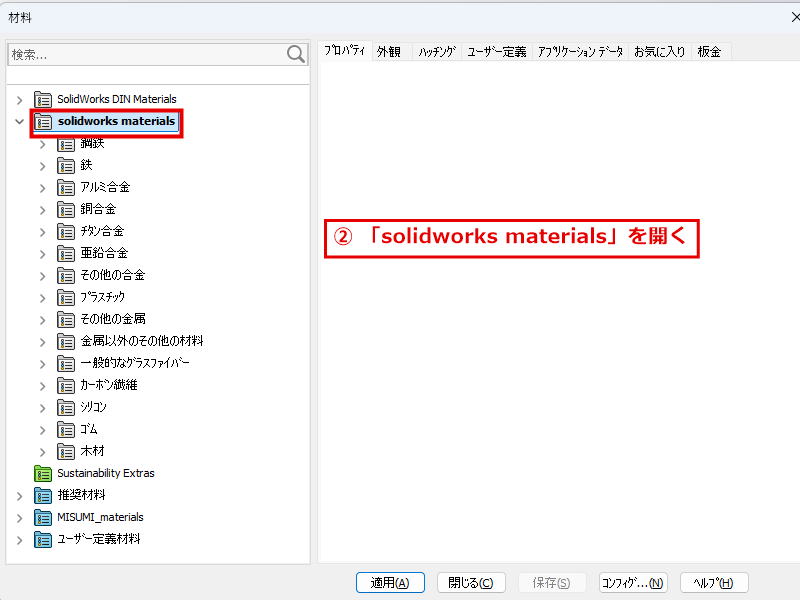

② 「solidworks materials」を開く

「材料」のウィンドウが開きます。左側に、材料のライブラリ（材料をまとめた入れ物）が並んでいます。初期状態では、「solidworks materials」（赤枠）から選びます。左の「＞」をクリックすると、鋼鉄、鉄、アルミ合金…と、材料の分類が表示されます。

この記事の画面の材料一覧は、カスタマイズされています。「推奨材料」「MISUMI_materials」「ユーザー定義材料」は、筆者が、個人で登録したり、読み込んだりしたものです。そのため、お使いの画面と、若干異なります。初期状態では、「solidworks materials」の中から、材料を選びます。
また、このウィンドウは、前回開いたときの状態（開いていたライブラリなど）で表示されることがあります。

新田設計

よく使う材料の設定や登録方法については、どこかのタイミングで記事にしておこうと考えております。

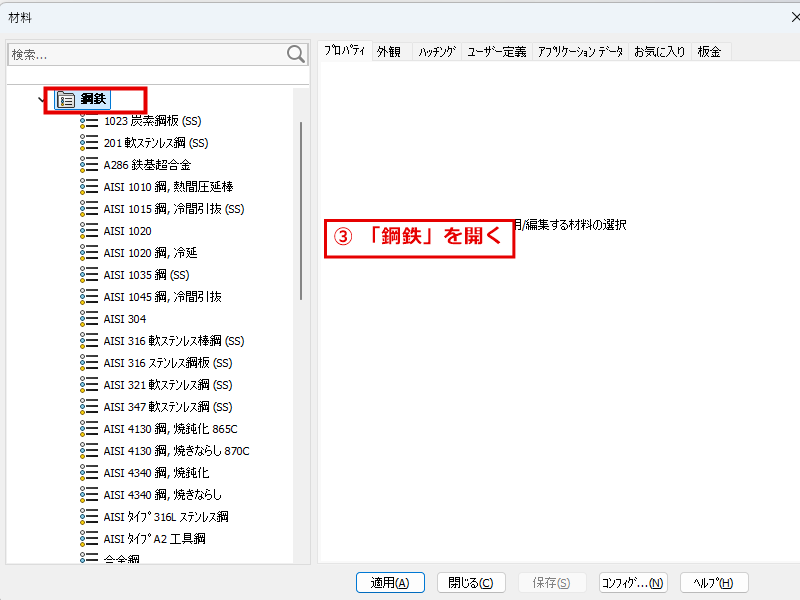

③ 「鋼鉄」を開く

分類の中の「鋼鉄」（赤枠）の「＞」をクリックして、開きます。鋼鉄の材料が、一覧で表示されます。

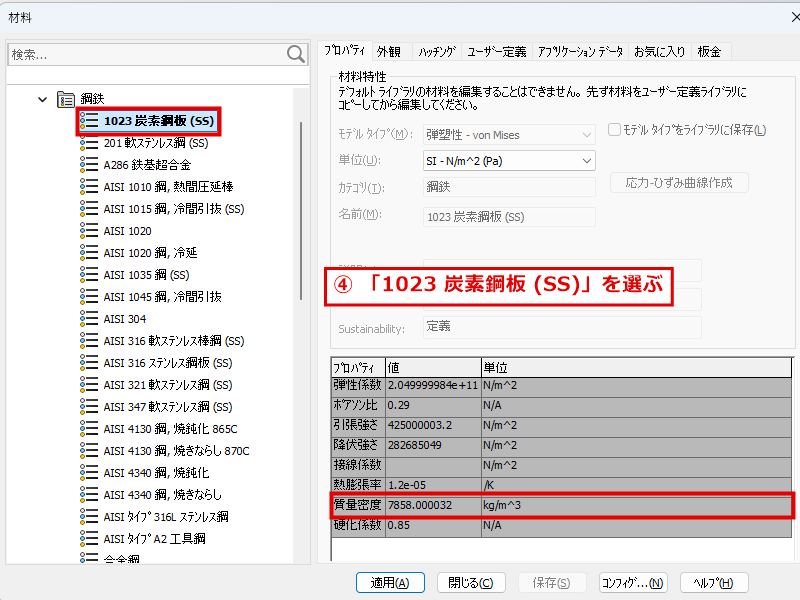

④ 「1023 炭素鋼板 (SS)」を選ぶ

一覧の中から、「1023 炭素鋼板 (SS)」（赤枠）をクリックします。右側に、この材料の特性が表示されます。質量の計算で使うのは、質量密度（赤枠）で、7858 kg/m³（約7858.000032）です。弾性係数や引張強さなど、強度に関する数値も、一緒に表示されます。

「1023」は、このライブラリでの材料の名前です。日本の図面でよく見る「SS400」などとは、別の名前です。この記事では、練習のために、この材料を使います。実際の設計では、図面で指定された材質の、密度や特性を確認して、使ってください。また、標準のライブラリの材料は、そのままでは編集できません（画面に、「先ず材料をユーザー定義ライブラリにコピーしてから編集してください」と表示されています）。

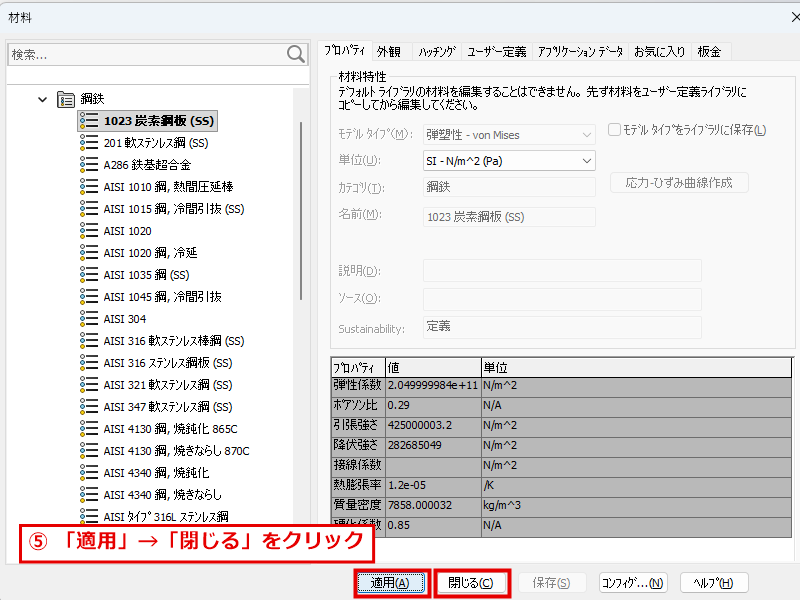

⑤ 「適用」をクリックして、「閉じる」をクリック

ウィンドウの下の「適用」（赤枠）をクリックして、材料を部品に設定します。続けて、「閉じる」（赤枠）をクリックして、ウィンドウを閉じます。

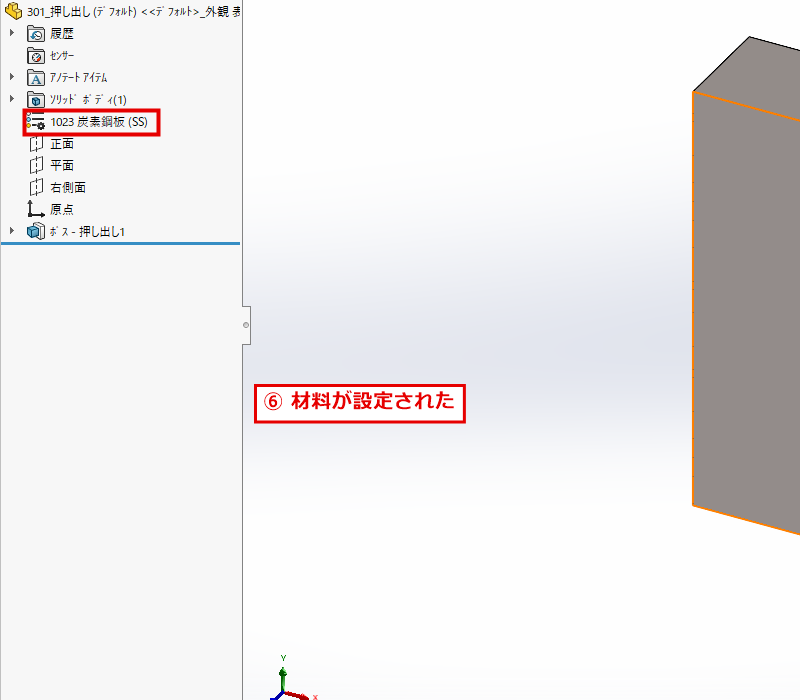

⑥ 材料が設定されたことを確認

デザインツリーの表示が、「1023 炭素鋼板 (SS)」（赤枠）に変わります。板の色も、鉄らしい色（灰色）に変わります。これで、材料の設定は完了です。

質量特性で、質量と重心を見る

材料を設定したので、質量を調べます。「質量特性」は、部品の質量、体積、表面積、重心などを、まとめて表示する機能です。

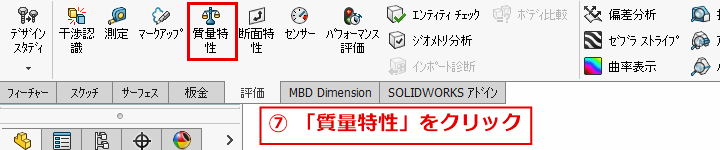

⑦ 「評価」タブの「質量特性」をクリック

画面上部のツールバーで、「評価」タブを選びます。「質量特性」（赤枠）をクリックします。

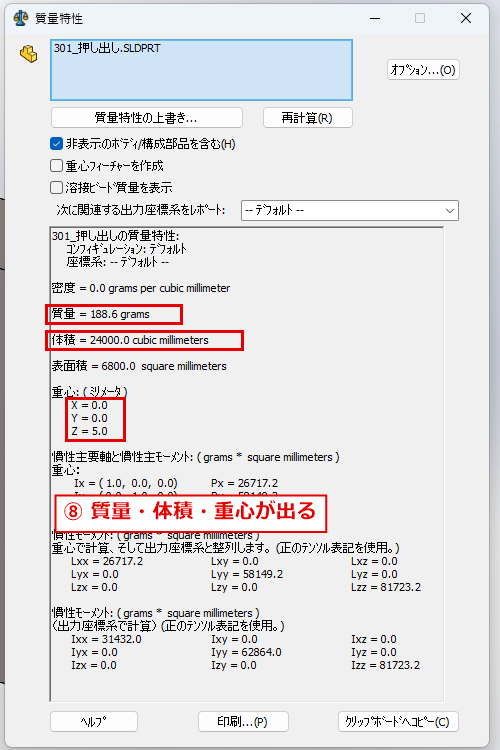

⑧ 質量・体積・重心を確認

「質量特性」のウィンドウが開きます。この画面では、次のように表示されます。

質量＝ 188.6 grams（188.6 g）
体積＝ 24000.0 cubic millimeters（24,000 mm³）
表面積＝ 6800.0 square millimeters（6,800 mm²）
重心：X ＝ 0.0、Y ＝ 0.0、Z ＝ 5.0（単位はmm）

重心は、部品の重さが、つり合う点です。この板は、原点が板の中心に来るように作ってあるので、X・Yは0です。Zは、板の厚み10 mmの真ん中の、5 mmです。

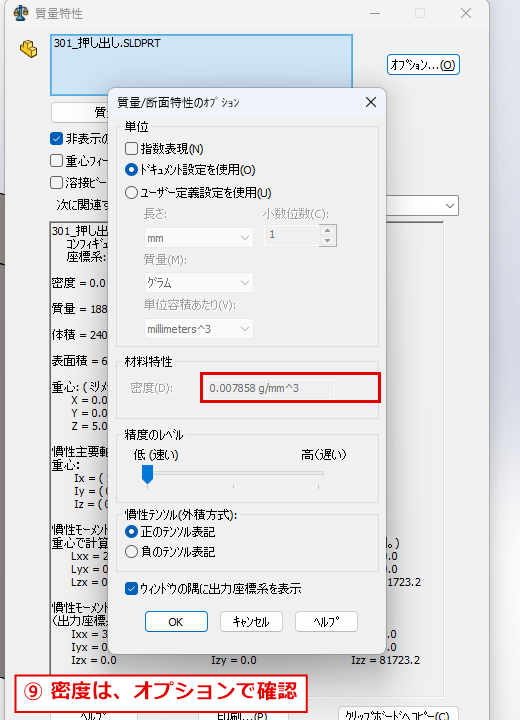

⑨ 密度は、「オプション」で確認

ウィンドウの中の「密度＝ 0.0 grams per cubic millimeter」は、表示の桁数が1桁のため、0.0と見えています。実際の密度は、右上の「オプション」をクリックすると、確認できます。「材料特性」の密度（赤枠）が、0.007858 g/mm³と表示されます。これは、先ほどの7858 kg/m³を、g/mm³に直した値です。

手計算で確かめる

SolidWorksの結果が正しいか、手計算で確かめます。設計では、ソフトの数値を、そのまま信じるのではなく、大まかな計算で、合っているか確認する習慣が大切です。

体積：板の寸法の掛け算です。60 × 40 × 10 ＝ 24,000 mm³
密度の単位をそろえる：7858 kg/m³ を、g/mm³ に直します。1 kg ＝ 1,000 g、1 m³ ＝ 1,000,000,000 mm³（1,000 mm × 1,000 mm × 1,000 mm）なので、7858 × 1,000 ÷ 1,000,000,000 ＝ 0.007858 g/mm³
質量：質量＝密度 × 体積なので、0.007858 × 24,000 ＝ 188.592 g、約 188.6 g

SolidWorksの質量 188.6 gと、手計算の 188.592 gが、合いました。表面積も、確かめてみます。板の表面は、6つの面なので、2 ×（60 × 40 ＋ 60 × 10 ＋ 40 × 10）＝ 2 ×（2,400 ＋ 600 ＋ 400）＝ 6,800 mm²で、SolidWorksの表示と合います。

この記事で作った板は、材料が同じ（密度が一定）で、形が単純な直方体なので、重心は、板の中心になります。複雑な形の部品では、手計算で重心を求めるのは難しくなります。そのような部品こそ、質量特性で、重心を確認します。

初心者が間違えやすいポイント

質量は、材料の密度から計算される：質量は、体積と、材料の密度から計算されます。材料が「指定なし」のままだと、密度が決まらないので、質量は、期待どおりに出ません。形ができたら、材料を設定してから、質量を確認します。
「重さ」と「質量」：日常で言う「重さ」は、SolidWorksでは「質量」と表示され、単位は、g（または kg）です。
質量特性の「密度＝ 0.0」は、表示の桁数：密度は、とても小さい数値なので、0.0 と見えます。実際の値は、「オプション」で確認できます。
単位をそろえて計算する：手計算では、密度の単位（kg/m³ と g/mm³）を、体積の単位（mm³）に合わせて、直します。1 m³ ＝ 1,000,000,000 mm³ です。
材料の設定は、ライブラリの材料をそのまま使う：標準のライブラリの材料は、そのままでは編集できません。値を変えたいときは、ユーザー定義のライブラリにコピーしてから、編集します。

うまくいかない場合の確認事項

「材料」のウィンドウに、選びたい材料が見つからない：開いているライブラリが違う可能性があります。左側の一覧の先頭までスクロールして、「solidworks materials」を探してください。ウィンドウの左上の「検索」欄に、材料名を入力して、探すこともできます。
質量特性の数値が、手計算と合わない：設定した材料と、密度を確認してください。また、手計算の単位（kg/m³ と g/mm³）が、そろっているか、確認してください。
「質量特性」のボタンが見つからない：ツールバーが、「フィーチャー」や「スケッチ」のタブになっている可能性があります。「評価」タブを選んでください。
画面の表示が違う：SolidWorksのバージョンや設定によって、画面やメニューの名称、配置が異なる場合があります。特に、材料の一覧は、お使いの環境のライブラリによって、異なります。

まとめ

材料の設定と、質量の確認の手順は、次のとおりです。

デザインツリーの「材料」を右クリックして、「材料編集」をクリックする
「solidworks materials」から、材料（この記事では「1023 炭素鋼板 (SS)」）を選び、「適用」、「閉じる」をクリックする
「評価」タブの「質量特性」で、質量・体積・重心を確認する
質量は、体積 × 密度で、手計算でも確かめる（この記事では、188.592 g ≒ 188.6 g で、一致）
