【SolidWorks 基本操作⑲】押し出しの終了条件について

URLをコピーしました！

今回はSolidWorksの押し出しの終了条件について説明します。
終了条件とは、押し出し（またはカット）を、どこで止めるかを決める設定です。「10 mmの深さまで」のように距離で決めるだけでなく、「反対側まで貫通」「次の面まで」のように、形に合わせて止めることもできます。設計では、部品の中に空洞（穴や溝）があるときに、「穴をどこまで届かせるか」を決める場面で、よく使います。
この記事では、はじめに、ボス（材料を足す押し出し）の「中間平面」と「方向1・方向2」を説明します。そのあと、空洞のあるブロックに、同じ円で穴を切りながら、カットの終了条件「ブラインド」「全貫通」「次サーフェスまで」「端サーフェス指定」「オフセット開始サーフェス指定」の違いを、断面表示（前の記事で説明）で確かめます。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、何も作っていない新規のパート（部品）を開いておく
数値の単位はmmで入力します。この記事の画面では、数値の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

終了条件の使い方

ボスの終了条件：中間平面と、方向1・方向2

先に、「正面」に、中心を原点に合わせた100 × 60 mmの長方形のスケッチを描いて、スケッチを終了しておきます（スケッチの描き方は、前の記事で説明しています）。ブロックを作るために、「フィーチャー」タブの「押し出しボス/ベース」を使います。スケッチを選んで開くと、左側に「ボス – 押し出し」のパネルが開きます。「方向1」の欄に、終了条件があります。

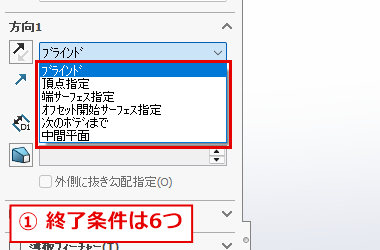

① 「方向1」の「▼」を開いて、終了条件の一覧を見る

初期値の「ブラインド」（指定した距離で止める）の右の「▼」をクリックします。ボスの終了条件は、6つです（赤枠）。「ブラインド」「頂点指定」「端サーフェス指定」「オフセット開始サーフェス指定」「次のボディまで」「中間平面」が、表示されます。これは、最初のフィーチャー（まだ何も形がない状態）のときの表示で、「全貫通」や「次サーフェスまで」は、一覧に出ません。

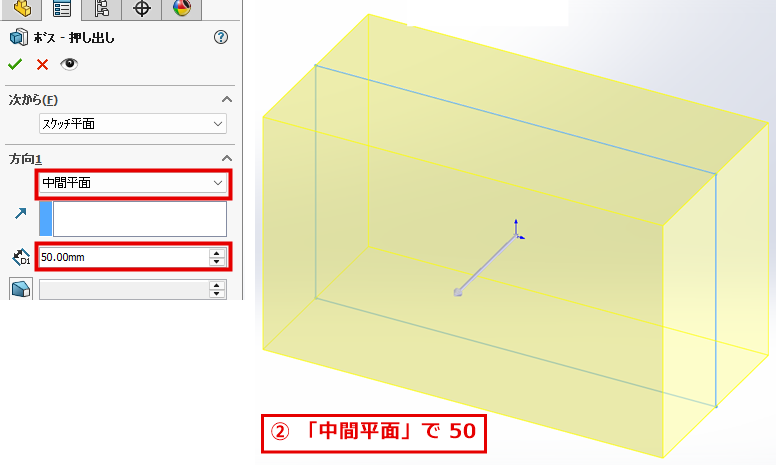

② 「中間平面」を選んで、「50」と入力

一覧から「中間平面」（赤枠）を選びます。深さの欄（赤枠）に50と入力して、Tabキーを押します。プレビュー（黄色）を見ると、スケッチの面を真ん中にして、手前と奥の両側へ、同じだけ伸びています。「スケッチの面を、厚みの真ん中にしたい」ときに便利です。

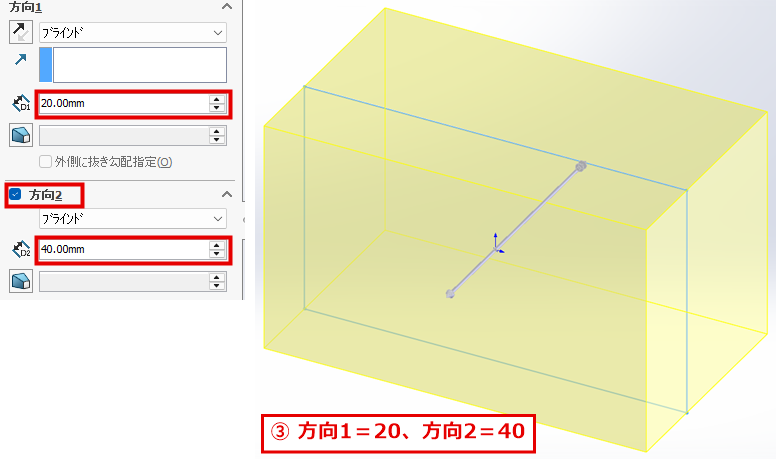

③ 「ブラインド」に戻して、「方向2」をチェックし、方向1を「20」、方向2を「40」にする

終了条件を「ブラインド」に戻します。「方向1」の深さ（赤枠）に20と入力します。続けて、「方向2」（赤枠）の左のチェックを入れると、スケッチの面の反対側にも伸ばせる欄が出ます。方向2の深さ（赤枠）に40と入力して、Tabキーを押します。スケッチの面から、一方に20 mm、反対に40 mmの、合計60 mmの厚みになります。中間平面と違って、両側の長さを、別々に決められます。

パネル左上の緑のチェックをクリックして、確定します。100 × 60 × 60 mmのブロックができました。

カットの終了条件と、空洞（トンネル）を作る

終了条件の違いは、中に空洞がないと、見分けにくくなります。そこで、ブロックの中に、2本のトンネル（端から端まで抜ける四角い空洞）を作ります。トンネルは、「押し出しカット」で作ります。

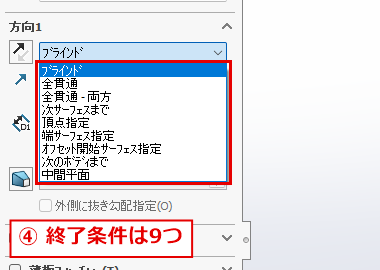

④ 「押し出しカット」の終了条件は、9つ

先に、デザインツリーの「右側面」にスケッチを開き、幅20 mm × 高さ10 mmの長方形を、上下に2つ描いて、スケッチを終了します。上のトンネルと下のトンネルの間に、10 mmの壁が残るように並べます（ブロックの上面から、「上の壁」10 mm、「上のトンネル」10 mm、「中の壁」10 mm、「下のトンネル」10 mm、「下の壁」20 mmの順になります）。スケッチを選んで、「押し出しカット」を開き、「方向1」の「▼」をクリックします。カットの終了条件は、9つです（赤枠）。ボスの一覧になかった、「全貫通」「全貫通 – 両方」「次サーフェスまで」が、増えています。

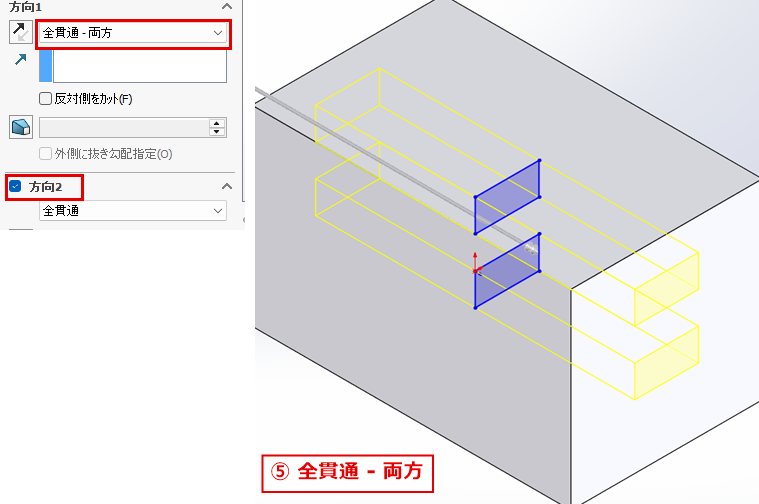

⑤ 「全貫通 – 両方」で、トンネルを作る

終了条件を「全貫通 – 両方」（赤枠）にします。スケッチの面（右側面）から、両側（方向1と方向2）へ、端まですべて切り抜けます。深さの入力は、ありません。「方向2」のチェック（赤枠）が入り、方向2の終了条件も「全貫通」になります。プレビューで、トンネルがブロックを貫いていることを確認して、緑のチェックで確定します。

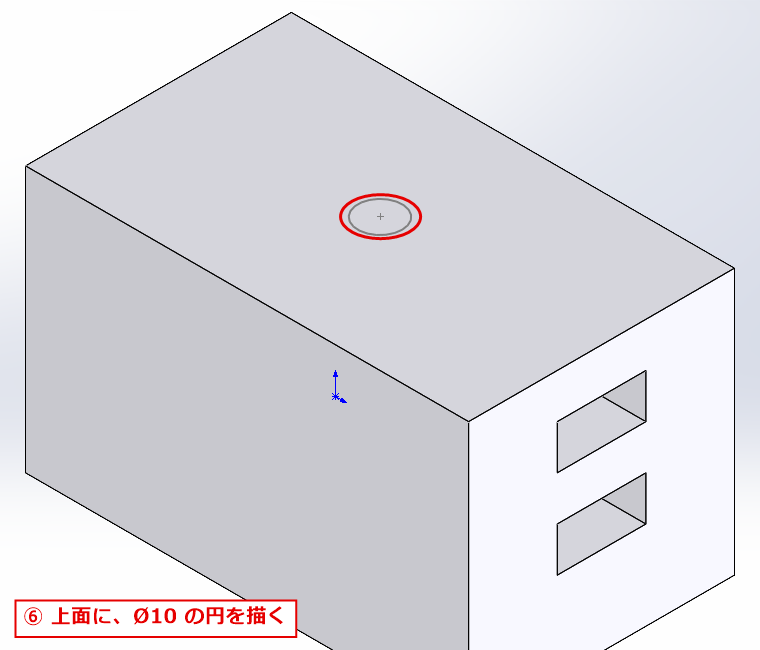

⑥ 上面に、Ø10の円を描く

ブロックの上面をクリックして、スケッチを開き、トンネルの真上に、直径10 mmの円を描いて、スケッチを終了します（円の位置は、トンネルの真ん中あたりで、およそで構いません。スケッチの描き方は、前の記事で説明しています）。この円で、これから、終了条件を変えながら、穴を切ります。

5つの終了条件で、穴を切って比べる

円のスケッチを選んで、「押し出しカット」を開き、終了条件を変えながら、穴がどこで止まるかを比べます。結果は、断面表示（前の記事で説明）で、「右側面」の面（位置は0 mm）で切って、右側面の向き（キーボードのCtrl＋4）から見ます。穴の中心を通る面で切っているので、穴の深さが、そのまま見えます。1つ試したら、Ctrl＋Z（元に戻す）で、カットを取り消して、同じ円で、次の条件を試します。

⑦ 「ブラインド」で、「5」と入力

終了条件が「ブラインド」（赤枠）になっていることを確認して、深さ（赤枠）に5と入力し、緑のチェックで確定します。指定した距離だけ、切ります。

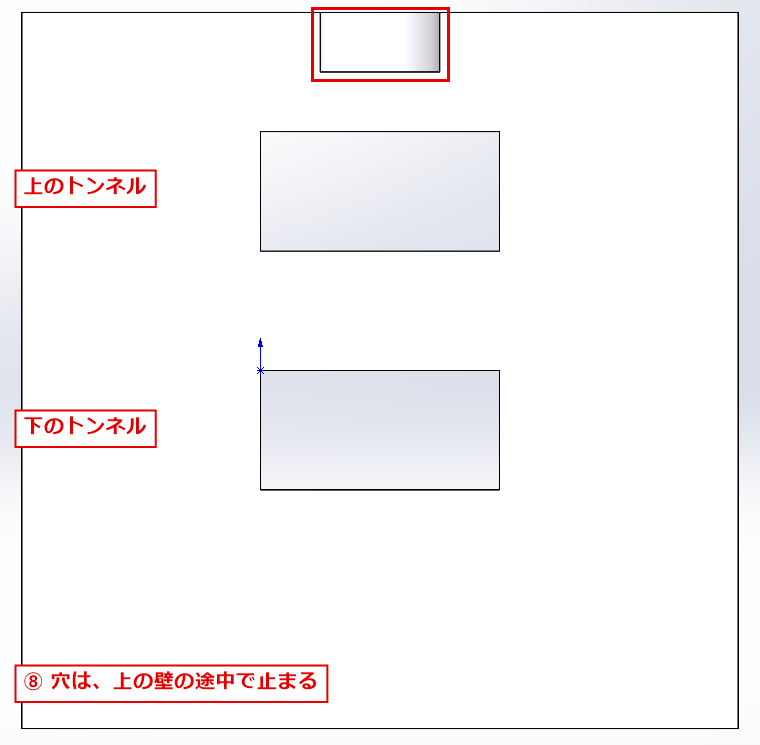

⑧ 穴は、上の壁の途中で止まる

断面では、穴（赤枠）が、上の壁（厚さ10 mm）の途中、5 mmのところで止まっています。トンネルには、届いていません。このように、深さを決めて止める穴を、止まり穴と呼びます。

⑨ 「全貫通」を選ぶ

Ctrl＋Zで元に戻して、もう一度、「押し出しカット」を開きます。終了条件を「全貫通」（赤枠）にします。深さの入力欄は、なくなります。

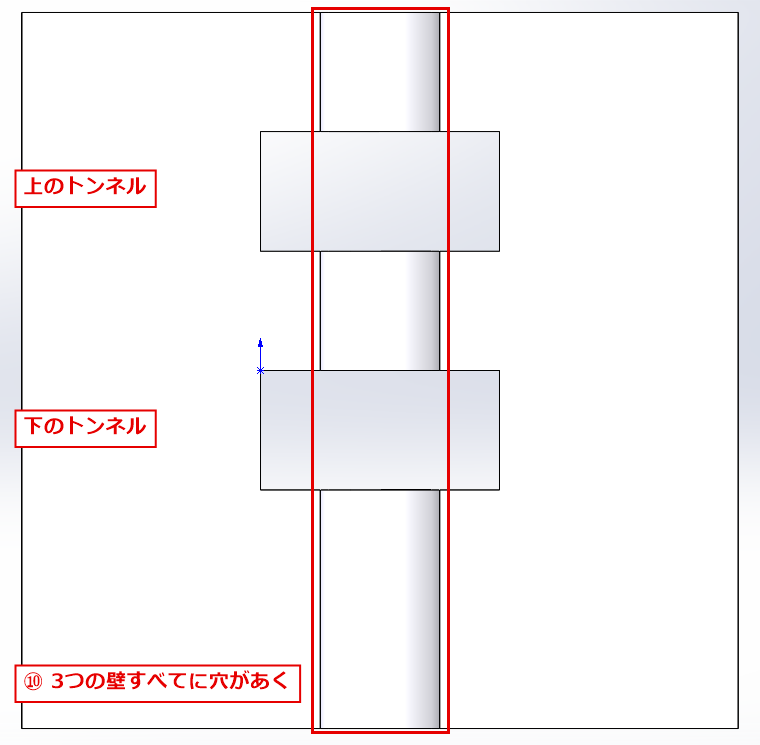

⑩ 3つの壁すべてに、穴があく

緑のチェックで確定します。穴（赤枠）は、上の壁、中の壁、下の壁の、3つすべてを貫いて、ブロックの底まで届きます。「全貫通」は、途中に空洞があっても、形の反対側まで、すべて切ります。

⑪ 「次サーフェスまで」を選ぶ

Ctrl＋Zで元に戻して、もう一度、「押し出しカット」を開き、終了条件を「次サーフェスまで」（赤枠）にします。サーフェスとは「面」のことです。最初にぶつかる面で、止まります。

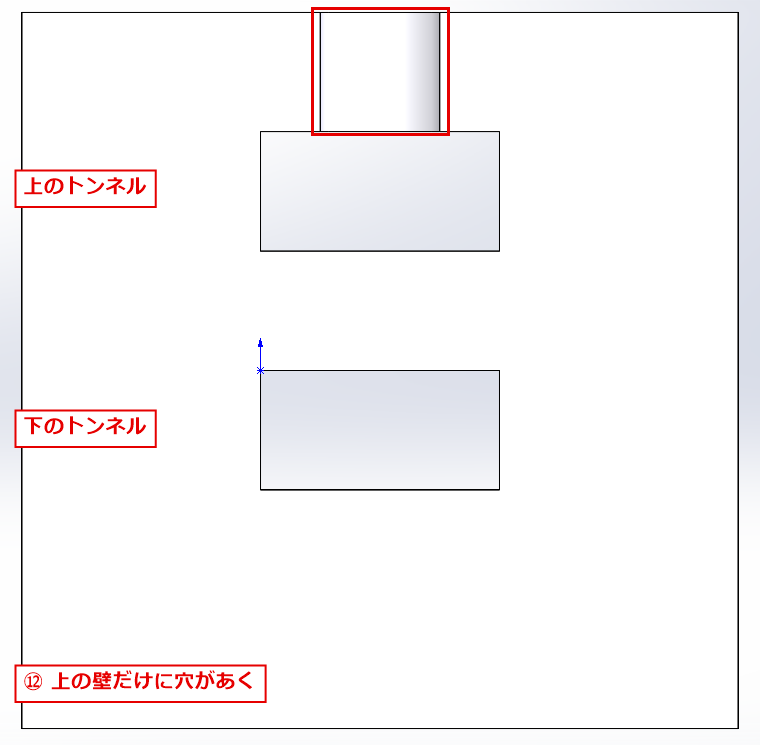

⑫ 上の壁だけに、穴があく

緑のチェックで確定します。穴（赤枠）は、上の壁だけを貫いて、上のトンネルの天井で止まります。「全貫通」と違って、トンネルの先の壁には、届きません。

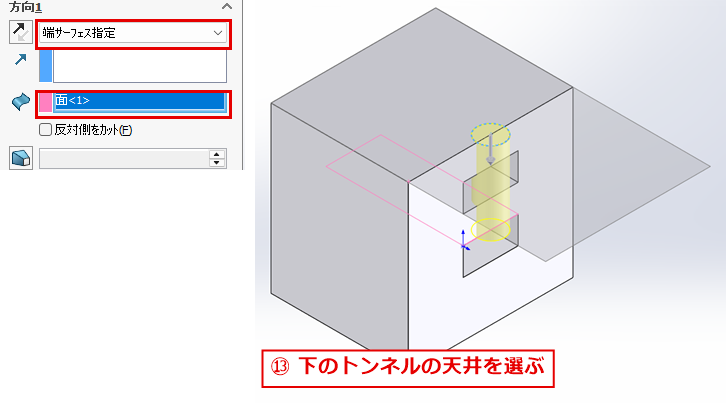

⑬ 「端サーフェス指定」を選んで、下のトンネルの天井をクリック

Ctrl＋Zで元に戻して、もう一度、「押し出しカット」を開き、終了条件を「端サーフェス指定」にします。「方向1」の下に、ピンク色の欄（面を選ぶ欄）が出ます。ここに、止めたい面を指定します。ここでは、下のトンネルの天井の面をクリックします。欄に「面＜1＞」（赤枠）と表示され、プレビューに、選んだ面（ピンクの枠）と、そこまで切る穴（黄色）が表示されます。

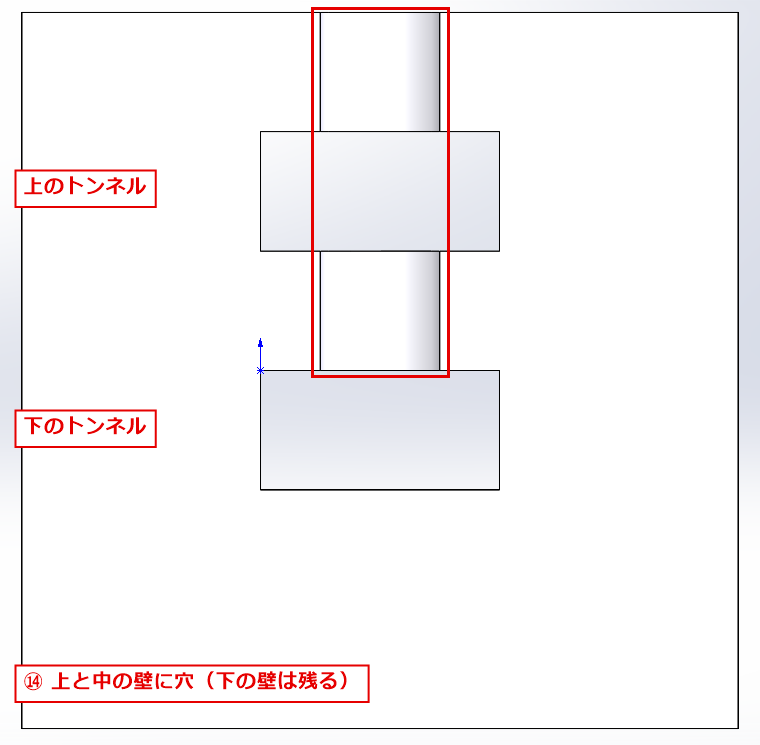

⑭ 上の壁と中の壁に、穴があく

緑のチェックで確定します。穴（赤枠）は、上の壁と中の壁を貫いて、選んだ面（下のトンネルの天井）で止まります。下の壁は、残ります。「次サーフェスまで」は、最初にぶつかる面で止まりますが、「端サーフェス指定」は、自分で選んだ面で止めます。

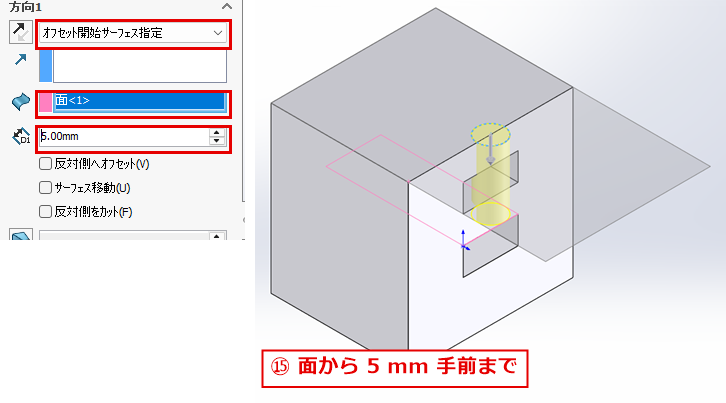

⑮ 「オフセット開始サーフェス指定」を選んで、同じ面をクリックし、「5」にする

Ctrl＋Zで元に戻して、もう一度、「押し出しカット」を開き、終了条件を「オフセット開始サーフェス指定」にします。「方向1」の下に、面を選ぶピンク色の欄と、距離の欄（初期値は5.00 mm）が出ます。面は、⑬と同じ、下のトンネルの天井を選びます。距離（赤枠）が5 mmになっていることを確認します。選んだ面から、5 mm手前で止まるように、プレビューが表示されます。パネルには、「反対側へオフセット」「サーフェス移動」「反対側をカット」のチェックもあります。この記事では、すべて、チェックを入れずに使います。

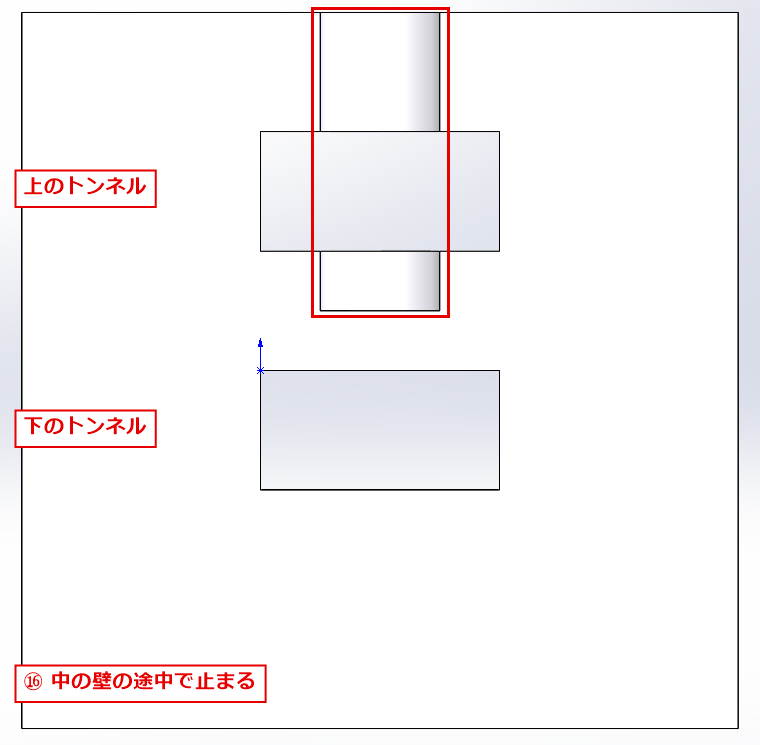

⑯ 中の壁の途中で止まる

緑のチェックで確定します。穴（赤枠）は、上の壁を貫いて、中の壁の途中で止まります。選んだ面（下のトンネルの天井）の、5 mm手前です。中の壁には、5 mm分の厚みが、残っています。「面の手前で、壁を少し残して止めたい」ときに、使います。

5つの結果の比べ方

同じ円で切っても、終了条件によって、穴が止まる場所が変わりました。

ブラインド（5 mm）：上の壁の途中で止まる（指定した距離）
全貫通：上・中・下の3つの壁をすべて貫く（反対側の端まで）
次サーフェスまで：上の壁だけを貫く（最初にぶつかる面まで）
端サーフェス指定：上と中の壁を貫く（自分で選んだ面まで）
オフセット開始サーフェス指定（5 mm）：中の壁の途中で止まる（選んだ面の、5 mm手前まで）

実際の部品では、「どの壁まで穴をあけるか」を、形の変更に強い方法で決めたいときに、サーフェスを使う終了条件が役に立ちます。たとえば、「ブラインド」で深さを数値で決めると、壁の厚みを変えたときに、穴の深さを手で直す必要があります。「次サーフェスまで」や「端サーフェス指定」は、面の位置が変わっても、穴が、その面に付いてきます。

初心者が間違えやすいポイント

ボスの一覧には、「全貫通」や「次サーフェスまで」が出ない：最初のフィーチャーのときは、「ブラインド」「頂点指定」「端サーフェス指定」「オフセット開始サーフェス指定」「次のボディまで」「中間平面」の6つです。カットでは、9つ表示されます。
「中間平面」は、深さが「合計」の長さ：スケッチの面を真ん中にして、両側へ同じだけ伸びます。「両側で長さを変えたい」ときは、「ブラインド」の「方向1」と「方向2」を使います。
「全貫通」と「次サーフェスまで」は、空洞があると、結果が変わる：空洞のない、ただのブロックでは、どちらも、反対側まで貫通するので、同じ結果になります。違いは、途中に空洞や、面があるときに、現れます。
「端サーフェス指定」は、面を選ぶまで、穴のプレビューが出ない：ピンク色の欄に、面が入っているか、確認します。
面は、ピンク色の欄がアクティブ（青い枠）のときに選ぶ：ほかの欄がアクティブだと、選んだ面が、別の欄に入ってしまいます。
試すたびに、Ctrl＋Zで戻す：戻さずに、続けてカットすると、前のカットの穴が残ったまま、次の条件を試すことになり、違いが分からなくなります。

うまくいかない場合の確認事項

終了条件の一覧に、選びたい項目がない：ボスとカットで、一覧の項目が異なります。「押し出しボス/ベース」のパネルを開いているか、「押し出しカット」のパネルを開いているか、確認してください。
プレビューが表示されない：スケッチが、選ばれているか、確認してください。デザインツリーで、スケッチをクリックしてから、押し出しのコマンドを開きます。
穴が、思った場所で止まらない：終了条件、深さ（ブラインドやオフセットのとき）、選んだ面（サーフェス指定のとき）を、確認してください。断面表示で、どこで止まったかを見ると、原因が分かります。
断面が見えない：前の記事（断面表示）の手順で、「右側面」を選んで、位置を0 mmにしているか、確認してください。
画面の表示が違う：SolidWorksのバージョンや設定によって、画面やメニューの名称、配置が異なる場合があります。
