今回はSolidWorksの断面表示の使い方について説明します。
断面表示は、モデルを平面で切って、中を見せる機能です。外から見ただけでは分からない、壁の厚さ、穴の深さや貫通しているか、リブの付き方などを、その場で確認できます。機械設計では、「肉厚が足りているか」「穴が思った深さまで届いているか」を確かめるときに、よく使います。
断面表示は、見え方を変えるだけで、モデルの形は変わりません。解除すれば、元の表示に戻ります。気軽に使えます。
この記事では、正面・右側面・平面の3つの面で切る方法、切る位置の動かし方、反転して逆側を見る方法、そして、確定して断面のまま見る方法を、順番に説明します。

操作前の準備

操作を始める前に、次の内容を確認してください。

SolidWorksを起動し、練習に使う部品（リブの記事で作った、直径80 mmの円板の上に、直径30 mmの穴あき円筒と、リブ4枚が付いたもの）を開いておく
数値の単位はmmで入力します。この記事の画面では、数値の入力欄に「mm」と表示されます

この記事の画面は、SOLIDWORKS 2022の日本語表示で撮影しています。
SolidWorksはバージョンや設定によって、画面やメニューの名称、配置が変わることがあるため、お使いの画面と異なる場合があります。

断面表示の使い方

断面表示を開く

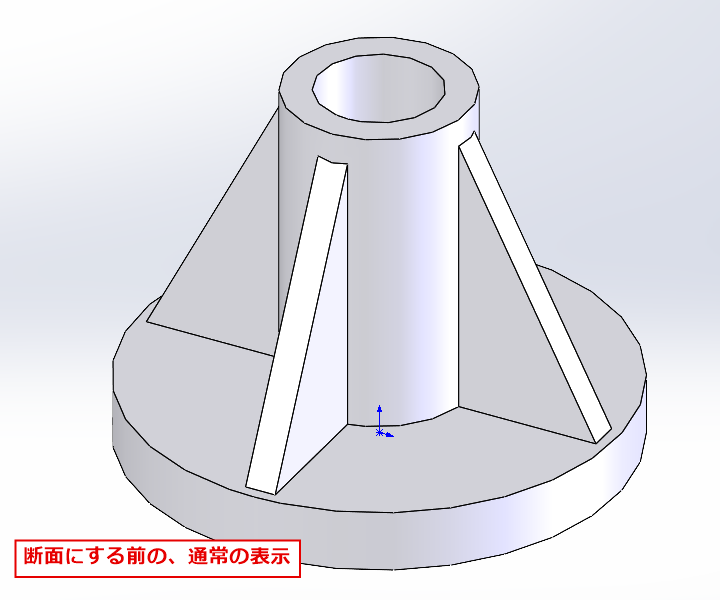

まず、断面にする前の、通常の表示です。円筒の中に穴があり、まわりに、リブが4枚付いています。外から見ただけでは、穴の奥や、壁の厚さは分かりません。

① 「断面表示」をクリック

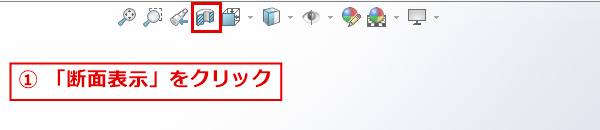

モデルが表示されている画面の上にある、ビュー用のツールバーから、「断面表示」（赤枠）をクリックします。ビュー用のツールバーの、左から4番目のアイコンです。マウスを重ねると、名前が表示されます。

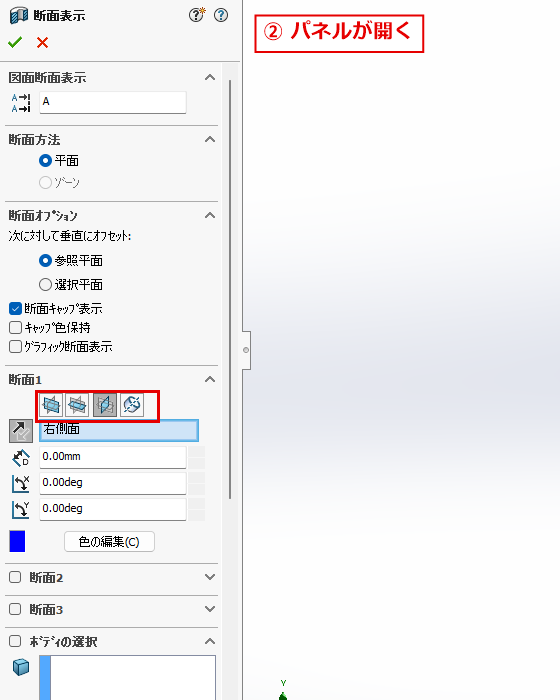

② 「断面表示」のパネルが開く

画面の左側に、「断面表示」のパネルが開きます。「断面1」の欄（赤枠）に、切る面を選ぶ3つのアイコンがあり、左から順に、「正面」「平面」「右側面」です。その下に、切る位置（オフセット）と、角度の入力欄があります。「断面キャップ表示」にチェックが入っていると、切り口が、塗りつぶされて見えます。

切る面を選ぶ（正面・右側面・平面）

切る面は、「断面1」のアイコンで切り替えます。切る面は、画面に、青い板で表示されます。オレンジ色の矢印は、どちら側を取り除くかを表しています。矢印が指す側が、見えなくなります。

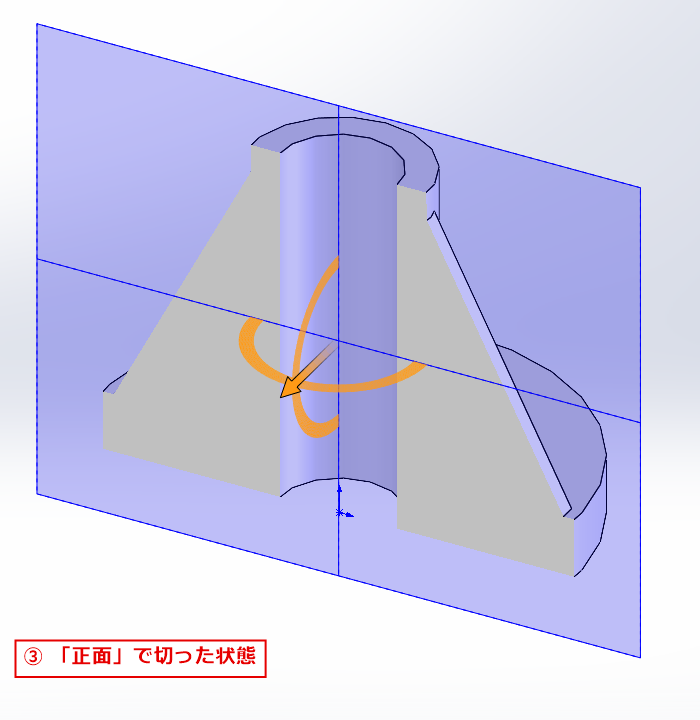

③ 「正面」のアイコンをクリック

左端の「正面」のアイコンをクリックします。モデルが、正面の面（円筒の中心を通る、正面向きの面）で切られて、手前側が取り除かれます。円筒の穴と、壁の切り口が見えます。

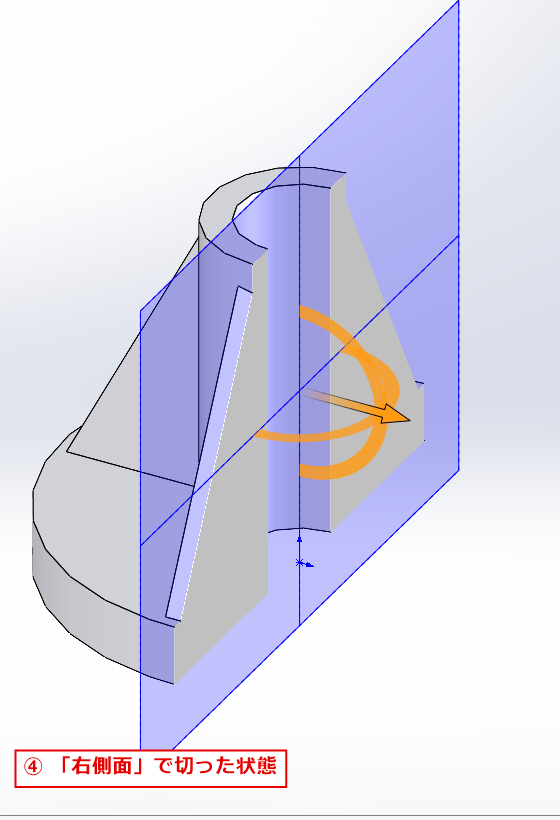

④ 「右側面」のアイコンをクリック

右の「右側面」のアイコンをクリックします。今度は、右側面の面（円筒の中心を通る、右側面向きの面）で切られて、右側が取り除かれます。同じモデルでも、切る面を変えると、見える切り口が変わります。

切る位置を決める（オフセット）

切る面は、中心を通るものだけではなく、位置をずらして切ることもできます。ここでは、上から見た面の「平面」で、高さ30 mmの位置を切ります。円筒の壁と、リブの切り口が見えるので、壁の厚さや、リブが円筒にどうつながっているかを確認できます。

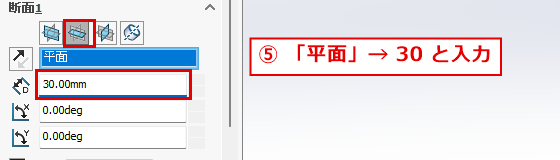

⑤ 「平面」のアイコンをクリックして、「30」と入力

中央の「平面」のアイコン（赤枠）をクリックします。続けて、切る位置の入力欄（赤枠）をダブルクリックして、30と入力し、Enterキーを押します。単位はmmです。

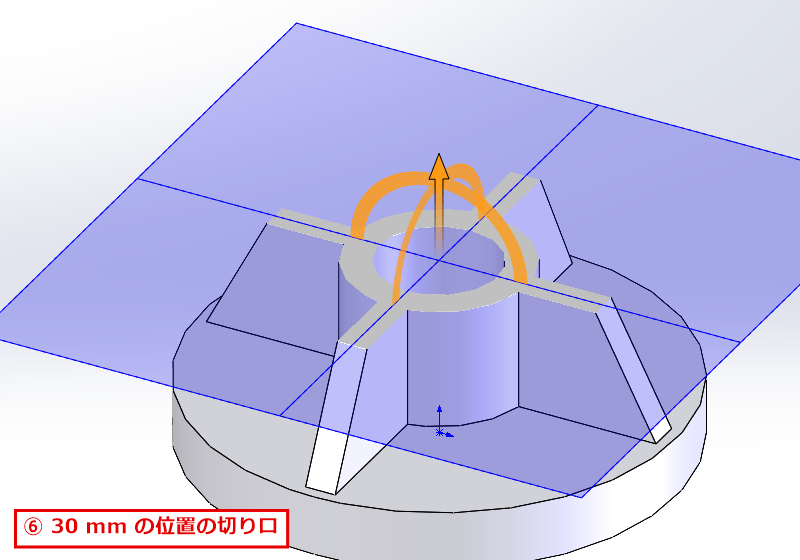

⑥ 30 mmの位置の切り口を確認

青い板が、円筒の途中の高さに移り、モデルが水平に切られます。上側が取り除かれ（矢印は上向きです）、円筒の壁の切り口と、リブ4枚の切り口が見えます。壁は、外径30 mmと内径20 mmの差なので、厚さ5 mmです。

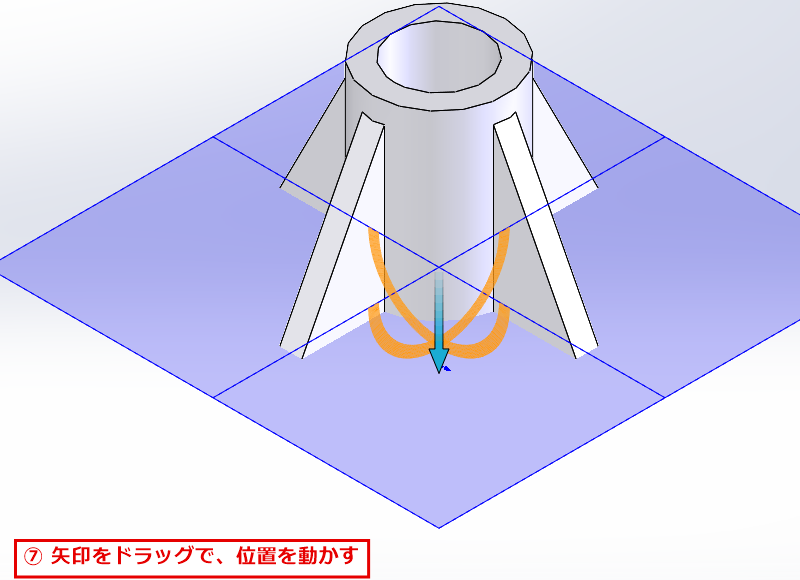

⑦ 矢印をドラッグして、位置を動かす

数値を入力する代わりに、画面のオレンジ色の矢印を、マウスでドラッグしても、切る位置を動かせます。動かすと、入力欄の数値も、変わります（この画面では、30 mmから、18.90 mmになりました）。位置を、目で見ながら決めたいときに、便利です。

反転して、逆側を見る

切ったときに、取り除く側と、残す側を、反対にすることができます。同じ位置で切っても、どちら側を見るかで、見える形が変わります。

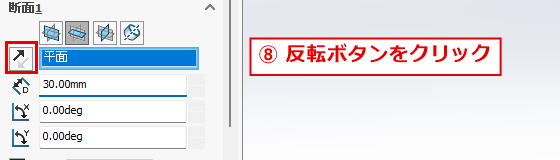

⑧ 反転ボタンをクリック

「断面1」の、切る面の名前の欄の左にある、反転のボタン（赤枠）をクリックします。

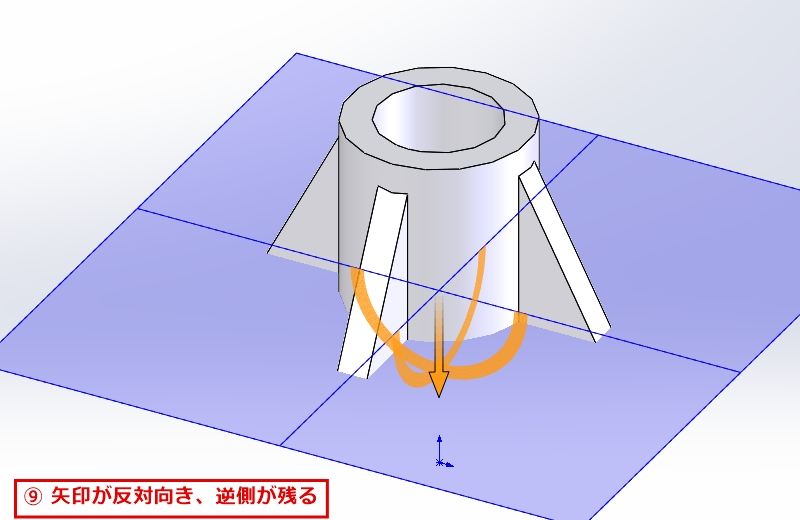

⑨ 矢印が反対向きになり、逆側が残る

矢印が下向きになり、今度は、下側が取り除かれて、上側が残ります。円筒の上の部分が、切り口を下にして、見えます。

確定して、断面のまま見る

⑩ 緑のチェックで確定

パネルの左上の緑のチェック（赤枠）をクリックして、確定します。

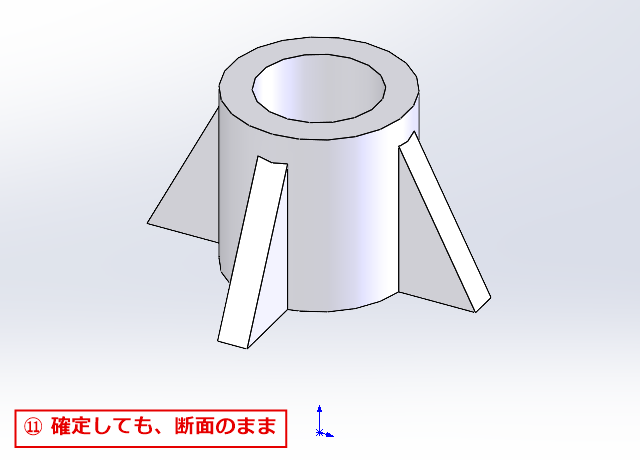

⑪ パネルが閉じても、断面のまま

パネルが閉じ、青い板と矢印が消えます。それでも、モデルは、断面の状態のままです。この状態で、モデルを回したり、拡大したりして、いろいろな角度から、切り口を確認できます。

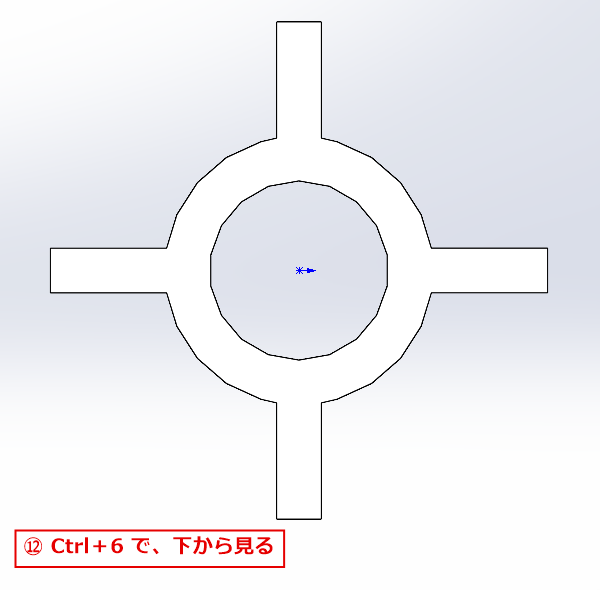

⑫ 下から見て、切り口を確認

キーボードのCtrl＋6を押して、底面（下から見た向き）にします。切り口が、まっすぐ見えて、円筒の壁（輪）と、リブ4枚が、十字に並んでいる様子が、はっきり分かります。壁の厚さや、リブの付き方を、確認するときの、見え方です。

キーボードの操作（Ctrl＋数字キーなど）は、前のビュー操作の記事で説明しています。断面のまま、向きを変えて確認するときに、役に立ちます。

断面表示を解除する・もう一度開く

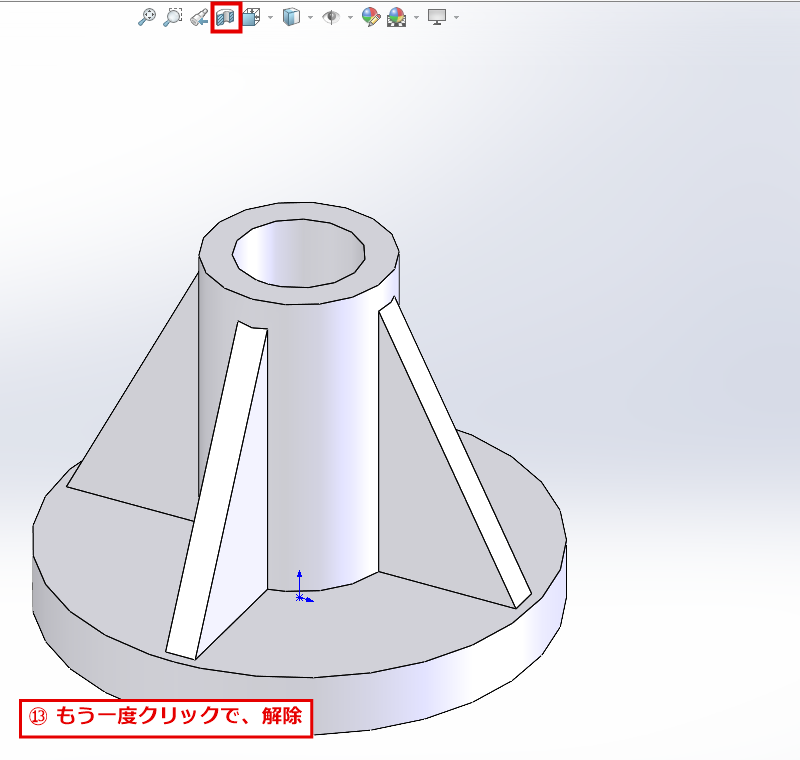

⑬ もう一度「断面表示」をクリックして、解除

ツールバーの「断面表示」（赤枠）を、もう一度クリックします。断面が解除されて、モデルが、元の通常の表示に戻ります。モデルの形は、変わっていません。

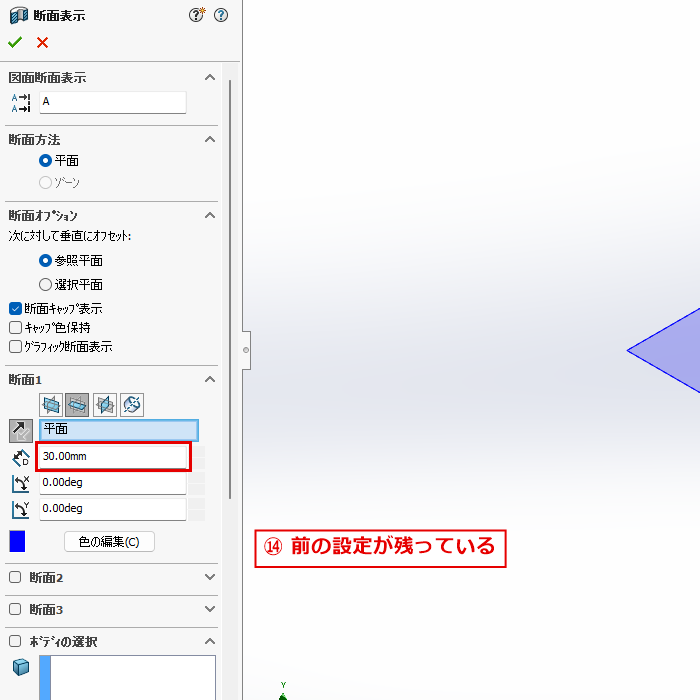

⑭ もう一度クリックすると、前の設定が残っている

もう一度、「断面表示」をクリックすると、パネルが開き、前に使った設定（この画面では、「平面」の30.00 mm（赤枠）で、反転した状態）が、そのまま残っています。切る位置を、少し直したいときは、ここから、やり直せます。

初心者が間違えやすいポイント

断面表示は、見え方を変えるだけ：モデルの形は、変わりません。切り取ったわけではないので、解除すれば、元の表示に戻ります。
矢印が指す側が、取り除かれる：矢印が上向きなら、上側が見えなくなります。残したい側と、矢印の向きが逆のときは、反転のボタンをクリックします。
確定しても、断面の状態は残る：パネルを閉じても、断面は消えません。通常の表示に戻したいときは、もう一度、ツールバーの「断面表示」をクリックして、解除します。
切る面は、中心を通るものだけではない：切る位置の数値で、面をずらして切れます。壁の厚さや、穴の奥など、見たい場所に合わせて、位置を決めます。
数値は半角で入力する：全角になったり、変換中の状態だったりすると、数値が入力できません。日本語入力をオフにして、入力します。

うまくいかない場合の確認事項

「断面表示」のボタンが見つからない：モデルが表示されている画面の上の、ビュー用のツールバー（画面の上の中央あたり）にあります。アイコンにマウスを重ねて、名前が「断面表示」になっているものを、探してください。
断面の位置が、思った場所と違う：切る位置の入力欄の数値を、確認してください。矢印をドラッグして、動いてしまった可能性もあります。
切り口が、塗りつぶされない：「断面キャップ表示」にチェックが入っているか、確認してください。
断面が、消えない：ツールバーの「断面表示」を、もう一度クリックして、解除してください。
画面の表示が違う：SolidWorksのバージョンや設定によって、画面やアイコンの配置、名称が異なる場合があります。ツールバーの上にマウスを重ねると、名前が表示されます。
